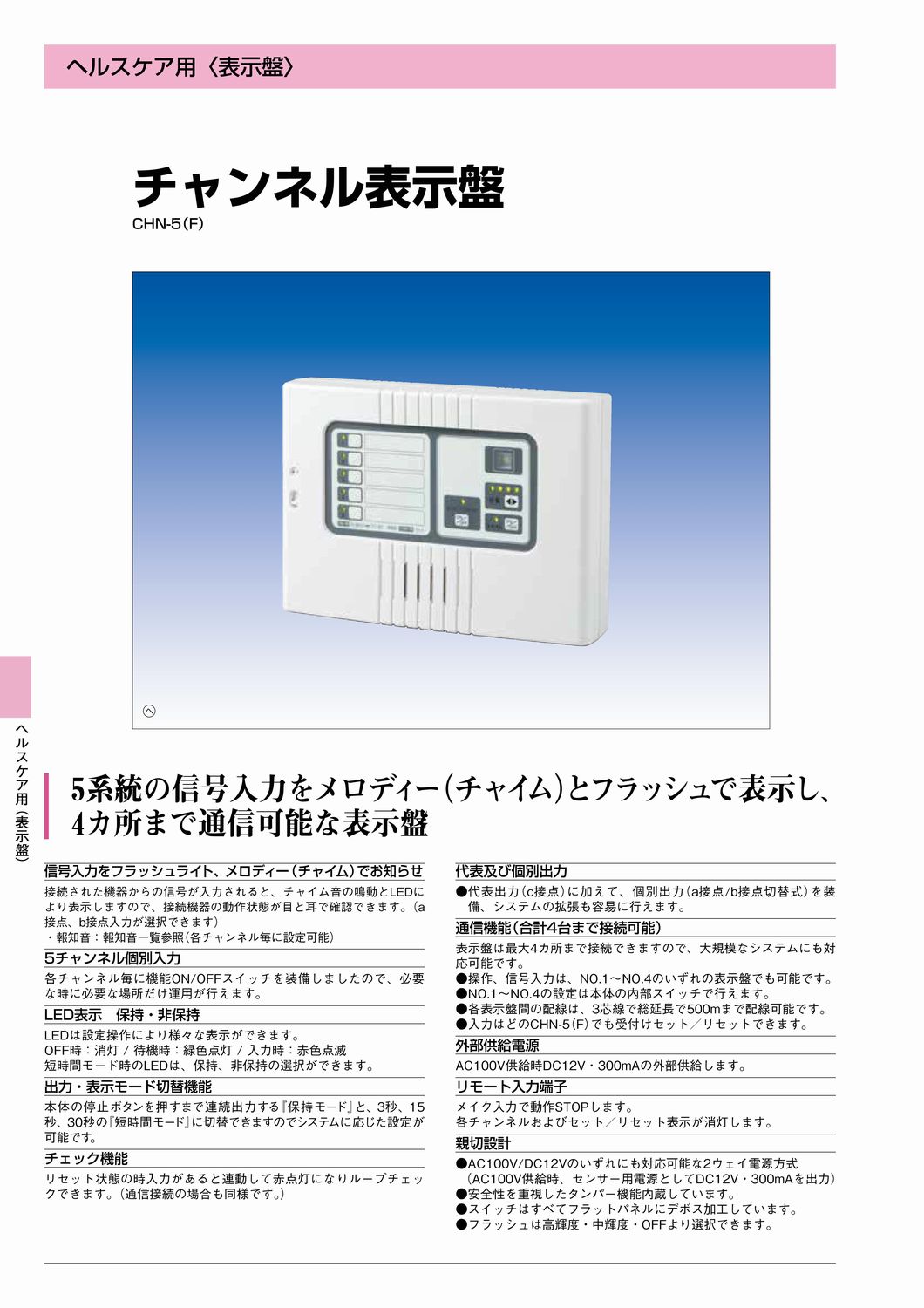

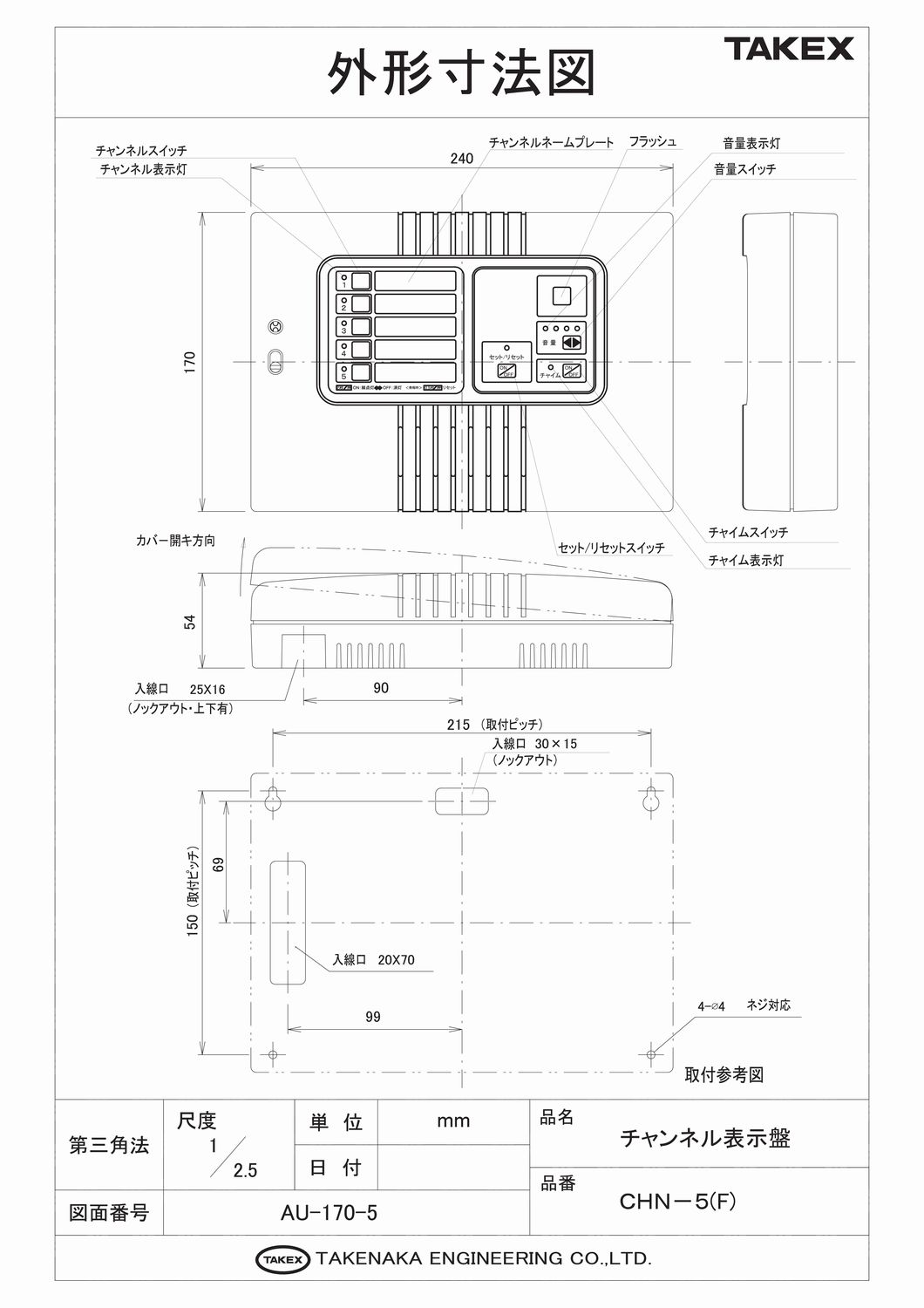

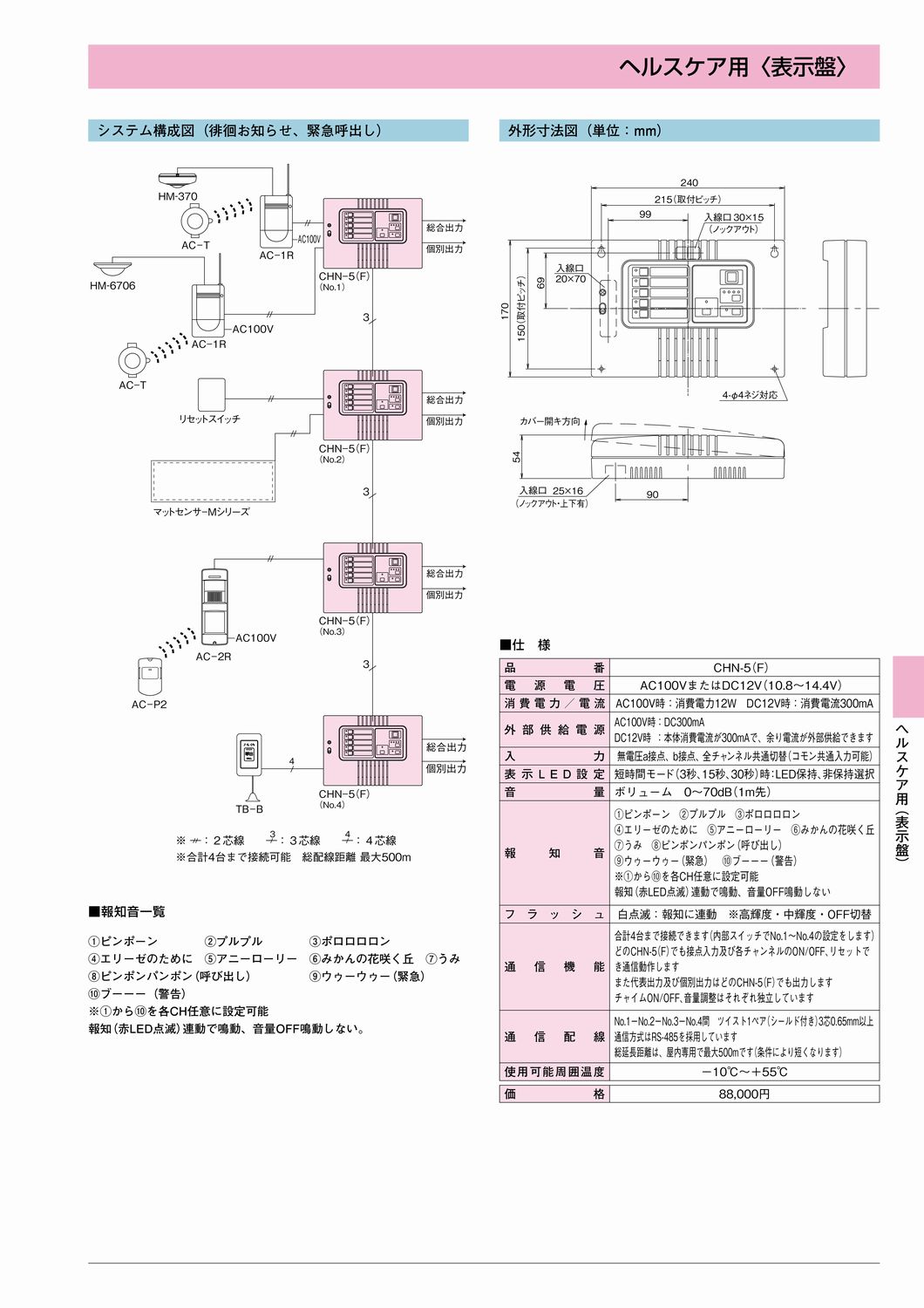

5系統の信号入力をチャイム・メロディーとLED及びフラッシュで お知らせします。4カ所まで増設可能な表示盤です。 [特徴] ■　信号入力をチャイム・メロディーとLED及びフラッシュで表示 ・接続された機器からの信号が入力されると、チャイム・メロディーの鳴動とLEDにより表示しますので、接続機器の動作状態が一目で確認できます。 また、報知出力に連動してフラッシュでより視覚的にお知らせします。 ・チャイム・メロディー:10種類を各チャンネル毎に設定可能です。 ■　出力・表示モード切替機能 ・本体のリセットスイッチを押すまで連続出力する 「保持モード」 と、3秒、15秒、 30秒ディーレーモードの「短時間モード」に切り替えられますのでシステムに応じた設定が行えます。 (5CH共通切替) ・LED表示:短時間モード時、保持・非保持選択設定でき報知歴がわかります。 ■　5チャンネル個別入力 ・各チャンネル毎に機能ON/OFFスイッチを装備しましたので、必要な時に必要な場所だけ運用が行えます。 ■　リモートコントロール ・メイク入力で、システムがOFFになります。通信連動します。 ■　外部供給電源 ・AC100V供給時DC12V300mAの外部供給します。 ■　代表及び個別出力 ・代表出力(1c)に加えて、個別出力(a接点/b接点切替式)を装備、システムの拡張も容易に行えます。 ■　通信機能で4カ所まで増設可能 ・表示盤は最大4カ所まで増設できますので、大規模なシステムにも対応可能です。 ・操作、信号入力は、NO.1〜NO.4のいずれの表示盤でも可能です。 ・NO.1〜NO.4の設定は本体の内部スイッチで行えます。 ・NO.1〜NO.4間　ツイスト1ペア(シールド付)3芯0.65mm以上　 通信方式はRS-485を採用しています。総延長距離は、屋内専用で最大500mです。 (条件により短くなります) ・入力はどのCHN-5(F)でも受付セットリセットできます。 ■　親切設計 ・AC100V/DC12Vのいずれにも対応可能な2ウェイ電源方式(AC100V供給時、センサー用電源としてDC12V・300mAを出力) ・安全性を重視したタンパー機能内蔵しています。 ・スイッチはすべてフラットパネルにデボス加工しています。 ※従来のCHN-5を改良グレードUPしCHN-5(F)としました。 主な違いは通信方式でRS-485方式を採用し、3芯で最大合計500m可能としました。 その他、フラッシュを付加し、チャイム・メロディーは選択登録できます。 CHN-5との互換性はありません。同じシリーズの同じ品番のみ、通信接続可能です。 [仕様] ・品名：チャンネル表示盤 ・品番：CHN-5(F) ・電源電圧：AC100VまたはDC12V(10.8V〜14.4V) ・消費電力/電流 AC100V時:消費電力12W、DC12V時:消費電流300mA ・外部供給電源 AC100V時:DC300mA DC12V時:本体消費電流が300mAで、余り電流が外部供給できます。 ・入力 無電圧a接点、b接点 全チャンネル共通切替(コモン共通入力可能) ・代表出力 無電圧1C接点　赤LED点滅連動 DC30V1A負荷 ・個別出力 無電圧A接点、B接点個別切替 赤点滅連動 DC30V1A負荷 ・セットスイッチ セットON/OFF切替えリモートスイッチと表示と連動(個別入切の状態は保持) ・セット表示：セットON時緑点灯 ・入切スイッチ (リセットスイッチ兼用) 各チャンネル2秒以上押すと消灯(OFF),緑色点灯(スタンバイ)の繰り返し動作します。 電源OFFにしても状態を保持しています。 ・操作禁止スイッチ 内部基板スイッチで操作スイッチON/OFFを設定可能。1台独立しています。 チャイムON/OFFのみ連動しません。 ・リセットスイッチ ( 入切スイッチ兼用) 信号受信後、瞬時押すと「チャイム音」「接点出力」「チャンネル表示灯」がリセットできます。 複数受信時は、リセットスイッチを押した時点で、表示されているチャンネルのみ「接点出力」「チャンネル表示」がリセットできます。 ・報知モード 保持モードと短時間モード(3秒、15秒、30秒)共通切替 保持モードは入力時より各チャンネルリセットSW押すまで連続点灯します。 ・表示LED (チャンネル毎) ・入力OFF時:消灯 ・スタンバイ時:緑色点灯 ・検知時:赤色点灯 ・報知時:0.4秒赤色点滅 ・表示LED設定 短時間モード(3秒、15秒、30秒)時:LED保持、非保持選択 ・音量：ボリューム　0dB〜70dB(1m先) ・報知音 1ピンポーン、2プルプル、3ポロロロロン、4エリーゼのために、5アニーローリー、6みかんの花咲く丘、7うみ、8ピンポンパンポン(呼び出し)、9ウゥーウゥー(緊急)、10ブーーー(警告) ※1から10を各ch任意に設定可能 報知(赤LED点滅)連動で鳴動、音量OFF鳴動しない。 ・フラッシュ 白点滅:報知に連動 ・増設設定 合計4台まで接続できます。(内部スイッチで1〜4の設定をします。) どのCHN-5(F)でも接点入力及び各チャンネルのON/OFF,リセットでき通信動作します。 また代表出力及び個別出力はどのCHN-5(F)でも出力します。 チャイムON/OFF,音量調整はそれぞれ独立しています。 ・通信配線 1-2-3-4間　ツイスト1ペア(シールド付き)0.65mm以上 通信方式はRS-485を採用しています。 総延長距離は、屋内専用で最大500 mです。(条件により短くなります。) ・リモート入力 入力:無電圧メイク入力 動作:時間などすべてリセットされ動作しません。 表示:セットON時点灯　本体セット表示と連動(個別入切の状態は保持) ・使用周囲温度：-10℃〜+55℃ ・外観 ケース:ABS樹脂(ホワイト)　パネル:PET(クリーム) ・重量・サイズ 約1400g W 240×H 170×D 54 mm
