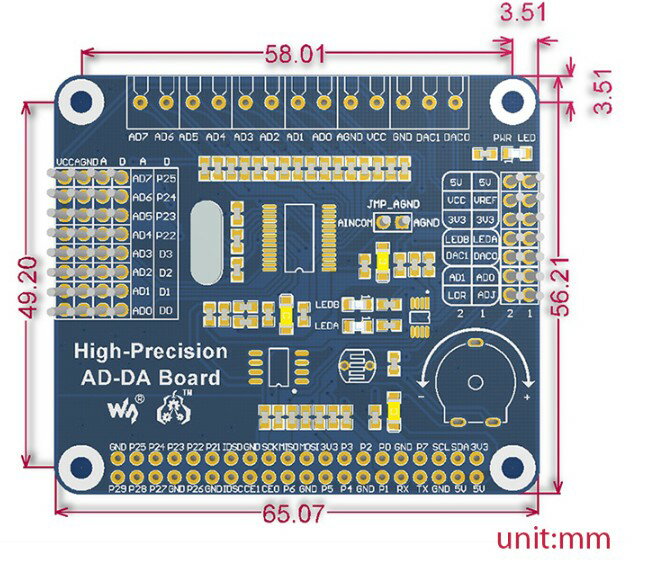

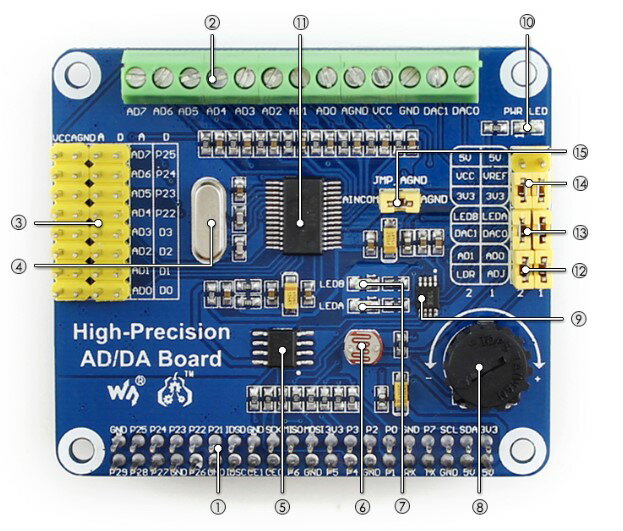

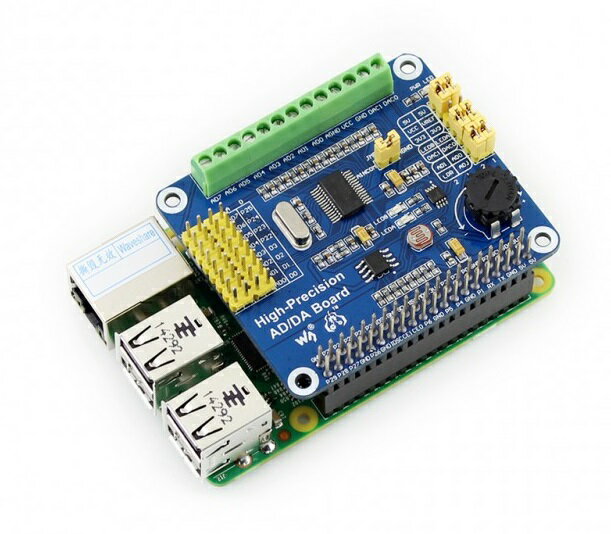

Raspberry Pi用高精度AD/DA拡張ボード ■概要 AD/DA機能を持たないRaspberry Pi GPIOインターフェイスでは、実現できないプロジェクトがありました。しかし、本製品を利用することにより、Raspberry Pi に高精度AD/DA機能を追加できます。 ■特徴 ・8ch 24ビット高精度ADC（4ch差動入力）、サンプリングレート30kspsのADS1256搭載 ・2ch 16ビット高精度DAC、DAC8532内臓 ・アナログ信号接続用の入力インタフェース（ねじ端子）内臓 ピン配列はWaveshareセンサーインターフェースと互換性があり、様々なアナログセンサーモジュールと容易に接続可能 ・アナログ/デジタル信号接続用の、スクリューターミナルを介したオンボード入出力インターフェイス ・信号検出が容易なAD/DA検出回路内臓 ■仕様 1．Raspberry Pi GPIOインターフェイス：Raspberry Pi 接続用 2．AD/DA入出力：ネジ端子 3．AD入力：ピンヘッダー、Waveshareセンサーインターフェース規格と互換性を持つピン配列は、各種アナログセンサー モジュールとの接続が容易 4．7.68Mクロック 5．LM285-2.5：ADCチップ用基準電圧を供給 6．フォトレジスタ 7．LED出力インジケータ 8．10Kポテンショメータ 9．DAC8532：16ビット高精度DAC、2ch 10．電源表示 11．ADS1256：24ビット高精度ADC、8ch（4ch差動入力） 12．ADCテストジャンパ 13．DACテストジャンパ 14．電源選択ジャンパ 15．ADC基準グランド構成：AD単一入力時は、AINCOMが基準端子となり、GNDまたは外部基準電圧に接続可能 ■インターフェースの定義 ■寸法 ■重量 0.032 kg ■内容物 1．高精度AD/DAボード x 1 2．RPiネジ（2個入り）×1 ■開発者向けリソース 弊社にお問い合わせください。（ここはリンクを記載できないため） TechShare株式会社 Physical Computing事業部 TEL 03-5683-7293 Email:store@techshare.co.jp
