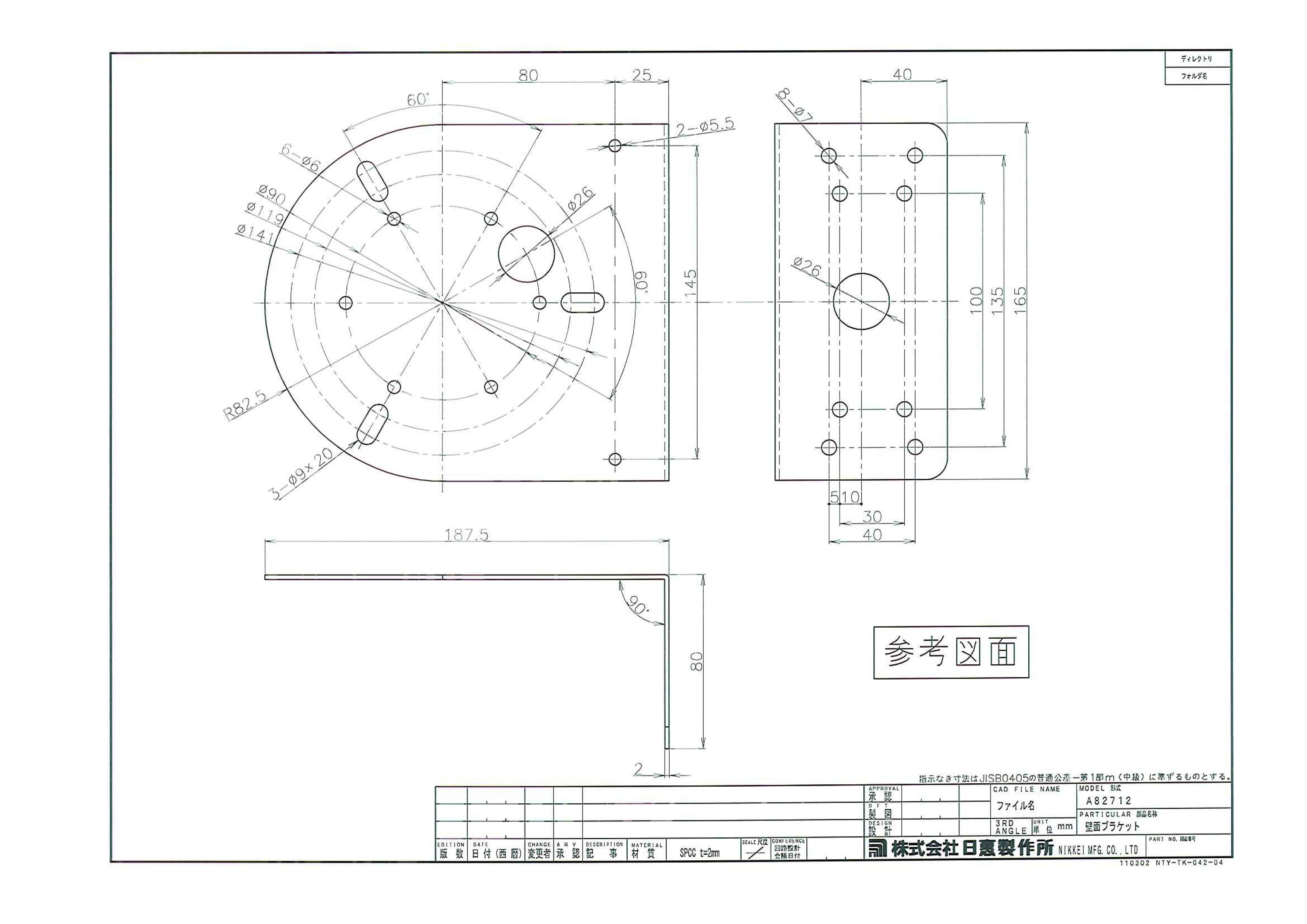

■ 日恵製作所 壁面取付ブラケット 大型回転灯・警告灯用 A82712【日恵製作所】【壁面取付ブラケット】【大型回転灯用】【SECC製】【屋内・屋外兼用】【警告灯 固定金具】A82712 壁面取付ブラケット（大型用）大型LED回転灯や警告灯を壁面へ確実かつ強固に取り付けるための専用設計ブラケットです。建物の外壁や設備側面への設置を可能にし、高所からの視認性向上と設置スペースの有効活用を実現します。日恵製作所（NIKKEI）の大型・中型機種に幅広く対応しており、産業現場や公共施設など、信頼性が求められる場所での設置に最適です。【製品の概要・主要スペック】・型番： A82712・製品名： 壁面取付ブラケット・材質： SECC（電気亜鉛めっき鋼板）・対応機種： ニコモア、ニコボイス、ニコトーチ160、ニコスピナR170 等・設置場所： 屋内・屋外兼用（垂直壁面専用）・取付穴ピッチ： P.C.D. φ30 / φ50 / φ70 対応■ この製品が向いている用途・工場・プラント・倉庫内の設備異常を知らせる警告灯の壁面設置・駐車場・駐輪場・ゲート入り口での車両出入り注意喚起・防犯システムや警報システムと連動した大型威嚇灯の固定・大型看板、重機周辺、設備監視システムの状態表示灯の設置・通路や柱など、上部スペースを活用して視認性を高めたい場合■ 導入前に必ず確認したいポイント・対応機種の確認： 取付対象の回転灯が「大型機種」または「ボルト固定式」であることをご確認ください。・固定方式： マグネット取付タイプには対応していません。ボルトまたはネジでの固定式専用です。・設置面の強度： 壁面が大型回転灯の自重とブラケットの重さに十分耐えられるかご確認ください。・配線の処理： 配線を美しく隠したい場合は、別売のブラケットカバー（A80947）の併用がおすすめです。■ A82712の主な特長【1. 大型回転灯・警告灯に最適化された専用設計】日恵製作所の大型ラインナップである「ニコモア」や「ニコボイス」シリーズなどの重量・サイズに合わせて設計されています。汎用ブラケットでは強度が不足しがちな重量級の警告灯も、安定して長期間保持することが可能です。【2. 高い設置安定性を実現する強固な固定構造】壁面への接地面を広く設計し、複数の取付穴を配置しています。これにより、振動が発生しやすい工場内や、風圧の影響を受けやすい屋外環境においても、高い安定性を確保。警告灯の視認性を最大限に引き出す設置をサポートします。【3. 耐久性に優れたSECC（電気亜鉛めっき鋼板）を採用】素材には耐食性と強度に優れた1.6mm厚のSECCを採用しています。産業用途や屋外施設など、厳しい環境下での長期運用でも変形や劣化が少なく、安心してお使いいただけるプロ仕様の品質です。【4. 屋内・屋外を問わない幅広い適応力】堅牢な造りにより、工場内部の壁面から屋外の支柱側面まで、設置場所を選びません。耐候性が求められる現場での回転灯設置における、標準的かつ信頼の厚い選択肢となります。【5. 配線部を美しく隠すカバーとの組み合わせが可能】別売のブラケットカバー（A80947）と併用することで、露出してしまいがちな配線接続部をすっきりと収納。美観の向上だけでなく、紫外線や雨、埃などから配線を守る保護効果も期待できます。【6. 多種多様なピッチに対応する取付穴加工】P.C.D.（ピッチ円直径）φ30、φ50、φ70の3パターンに対応した穴加工が施されています。日恵製作所の主要な大型・中型回転灯の底面ピッチに適合し、現場での追加加工なしでスムーズな施工が可能です。【7. 施工効率を高めるV字切り欠き（三角マーク）】ブラケットの端面や折り曲げ線付近に「V字の切り欠き」が配置されています。これにより、設置時のセンター出しや水平・垂直の位置合わせが容易に行えるよう工夫されており、施工時間の短縮に貢献します。■ 施工・設置ガイド本製品はL字型の形状をしており、一方の面を壁面に固定し、もう一方の面に回転灯本体を設置します。設置の際は、以下の適合表を参考にしてください。確認項目詳細・考え方取付可能な機種ボルト固定式・ネジ固定式の大型回転灯（マグネット式は不可）壁面側の固定方法4箇所のφ6mm穴を使用してボルトまたはネジで固定します配線の引き込み中央のφ25mm穴を利用して、ブラケット背面から配線を通せます設置角度水平面に対して垂直な壁面（または柱）への取り付けを推奨■ 製品仕様（詳細スペック）項目内容型番A82712製品名壁面取付ブラケット（大）材質SECC（電気亜鉛めっき鋼板）板厚1.6mm外形寸法（平面）全幅 133mm × 縦幅 95mm外形寸法（取付面）全高 113mm × 奥行 70mm（曲げ外寸）取付穴（回転灯側）11－φ5.5（P.C.D. φ30, φ50, φ70対応）取付穴（壁面側）4－φ6（ピッチ：縦80mm × 横60mm / 各20mm間隔）配線孔φ25（壁面固定側中央）対応機種例ニコモア、ニコボイス、ニコトーチ160、ニコスピナR170、ニコソーラー・ボイス等■ よくある質問（FAQ）Q：このブラケットは屋外でも使用できますか？A：はい、SECC（電気亜鉛めっき鋼板）製ですので屋内・屋外問わずご使用いただけます。高い耐候性を持っておりますが、過酷な環境での使用時は定期的な点検をお勧めします。Q：マグネットタイプの回転灯を載せることはできますか？A：いいえ、本製品はボルト固定式の機種専用です。マグネットタイプをそのまま載せると走行時の振動や風圧で脱落する恐れがあるため、絶対に使用しないでください。Q：どの回転灯に適合するか確認する方法はありますか？A：回転灯底面の取付ネジ位置（P.C.D.）が、φ30、φ50、φ70のいずれかに該当すれば適合します。日恵製作所の主要な大型・中型機種の多くがこの規格を採用しています。Q：壁に固定するためのネジは付属していますか？A：いいえ、壁面固定用のネジ・ボルトはお客様にてご用意いただく必要があります。設置場所（コンクリート、木材、鉄骨など）の材質に合わせたφ6mm用の固定具をお選びください。Q：配線を隠すためのカバーはありますか？A：はい、別売のオプション品として「ブラケットカバー A80947」をご用意しております。配線の露出を防ぎ、よりプロフェッショナルな外観に仕上げることが可能です。Q：板厚はどのくらいありますか？A：1.6mmの鋼板を使用しています。大型の回転灯や音声合成報知器（ニコボイスなど）を支えるのに十分な強度を持っています。Q：取り付けの際にセンターを合わせる目安はありますか？A：ブラケットの端面および中央付近にV字の切り欠き（三角マーク）があります。これをガイドラインに合わせて設置することで、正確な位置出しが可能です。Q：中央にある大きな穴は何ですか？A：φ25mmの配線孔です。壁の中から引き出した配線を、ブラケットを通してそのまま回転灯の底面へ接続することができます。Q：小型の回転灯（ニコトーチ90など）にも使えますか？A：取付ピッチが合えば物理的に固定は可能ですが、ブラケット自体が大型のため、見た目のバランスが悪くなる場合があります。小型機種には「壁面取付ブラケット（小）」をお勧めします。Q：水平な天井面に取り付けることはできますか？A：本製品は垂直な壁面（または柱）に取り付けることを想定したL字型の設計です。天井面から吊り下げるような向きでの使用は推奨されておりません。検索キーワード：日恵製作所 NIKKEI ニッケイ 回転灯 固定金具 ブラケット 壁付け L字金具 L型ブラケット A82712 ニコモア ニコボイス ニコトーチ ニコスピナ オプションパーツ 取り付け台 工場 倉庫 安全対策 警告灯パーツ 亜鉛メッキ鋼板 堅牢 高耐久 屋外設置 施工用具壁面取付ブラケットA82712は、竹中エンジニアリング製の回転灯やLED回転/点滅灯を壁面に確実に取り付けるための高品質な取付金具です。堅牢な設計で、屋内外の様々な環境下でも安定した設置を実現します。防犯設備や警報システム、工場や駐車場などの安全対策において、信頼性の高い取り付けをサポートします。簡単な取り付け手順で、作業効率を向上させ、長期間にわたり安心してご使用いただけます。
