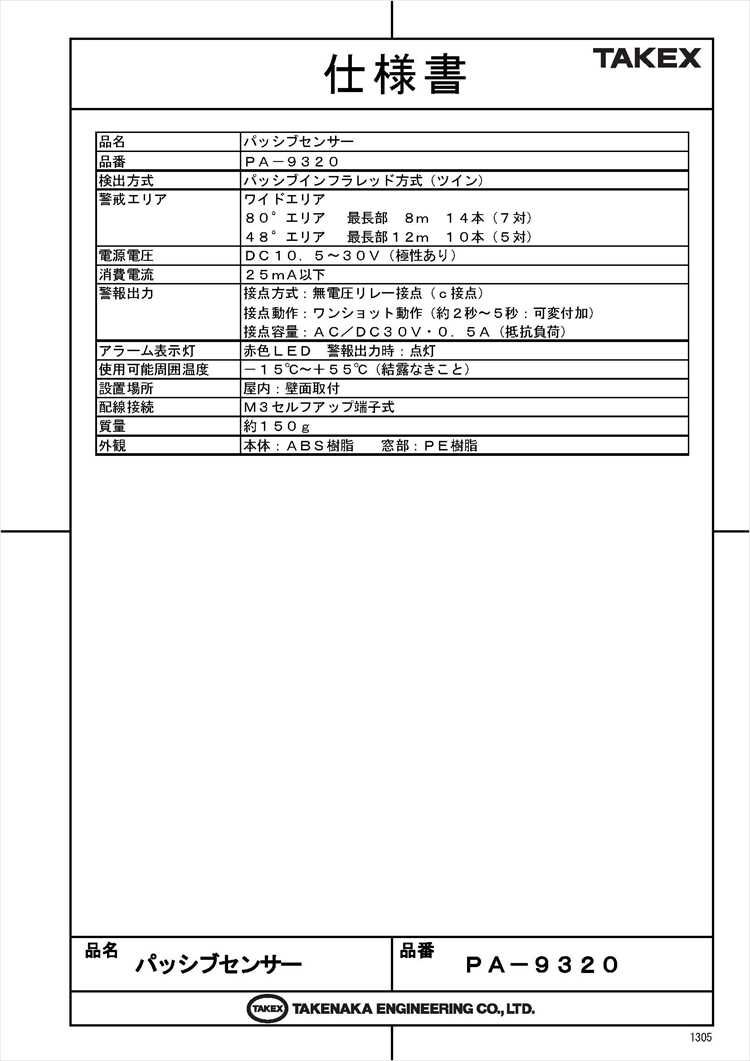

TAKEX (竹中エンジニアリング) ／ パッシブセンサー ／ 屋内壁面取付 ／ 防犯・セキュリティ ／ 侵入検知システムPA-9320 パッシブセンサー ワイドエリアPA-9320は、オフィスや店舗、倉庫などの屋内環境における防犯対策に最適な、壁面取付専用のパッシブインフラレッド方式センサーです。竹中エンジニアリング（TAKEX）ならではの高度な光学技術をコンパクトなボディに凝縮。独自のパラボラミラー光学系と安定した検知性能を誇るツイン素子の採用により、温度変化などのノイズを効果的に排除し、侵入者のみを的確にキャッチします。最大の特徴は、設置場所に合わせて「80度ワイドエリア（最長8m）」と「48度長距離エリア（最長12m）」をワンタッチで切り替えられるエリアセレクター機能です。これにより、広々としたフロアから細長い通路まで、この1台で柔軟に対応が可能です。内装の美観を損なわないスリムで洗練されたデザインは、現代的なオフィス空間にも違和感なく溶け込みます。【主要諸元：PA-9320】・製品名：パッシブセンサー ワイドエリア・検出方式：パッシブインフラレッド方式（熱線検知）・設置場所：屋内 壁面取付（高さ1.8m〜2.4m推奨）・電源電圧：DC10.5V〜30V (無極性ではないため極性にご注意ください)・用途：オフィス、ショップ、金融機関、一般住宅の侵入監視■ この製品が選ばれる理由・活用シーン【最適な用途】・オフィスや店舗の入り口、執務スペース全体の監視（80°ワイド設定時）・奥行きのある廊下や、窓際、特定の重要資産へのアプローチ監視（48°長距離設定時）・壁や柱に設置しても目立たせたくない、デザイン性を重視する施設・カバーを開けられる等のイタズラを検知したい高セキュリティ環境（タンパー出力装備）【導入前の確認ポイント】・本製品は「屋内専用」です。雨水のかかる場所や屋外には設置できません。・パッシブセンサーの特性上、ガラス越しの人体の動きは検知できません。・エアコンの吹き出し口の正面や、直射日光が当たる場所など、急激な温度変化が起こる場所への設置は避けてください。■ PA-9320の優れた特長と機能【1】精密な検知を実現するパラボラミラーとツイン素子センサー内部に配置された高精度パラボラミラーが、検知エリア内の微細な赤外線エネルギーを効率よく集光。さらに心臓部には信頼性の高い「ツイン素子」を採用。高密度な検知ゾーンを形成することで、誤作動の原因となる小動物やノイズを切り分け、確実な検知性能を提供します。【2】ワンタッチで切り替え可能な警戒エリア内部のエリアセレクターをスライドさせるだけで、警戒範囲を物理的に変更可能です。・ワイドエリア：80度、最長部8m、14本（7対）の検知ゾーン・長距離エリア：48度、最長部12m、10本（5対）の検知ゾーン設置現場の状況に合わせ、工事のその場で最適なエリアを選択できるため、機種選定のミスを防ぎ、在庫の共通化にも貢献します。【3】優れた施工性とメンテナンス機能工場出荷時に最適感度にプリセットされており、複雑な感度調整は不要です。動作確認用の赤色LED表示灯は、運用時に「ウォークテストプラグ」を抜くことで消灯でき、センサーの位置を悟られない「隠匿設置」も可能です。また、テスターで検知レベルを定量的に測定できるモニター用チェックピンを備えており、保守点検もスムーズに行えます。■ 施工・動作仕様ガイド【LED（動作表示灯）の仕様】状態内容と備考点灯（約2〜5秒）人体を検知し警報を出力中（※ウォークテストプラグ装着時）消灯待機中、または非検知状態（※プラグ未装着時は常に消灯）電源投入時 点灯安定待ち時間（約1分間）。回路が安定するまで警報が出続ける場合があります。【端子配列と電気的接続】端子番号名称詳細仕様1(+) / 2(-)電源入力DC10.5V〜30V / 消費電流：25mA以下3(COM)警報出力共通無電圧リレー接点 1C共通4(N.C.)警報出力b接点検知時に「開」 / 30V(AC/DC) 0.5A 抵抗負荷5(N.O.)警報出力a接点検知時に「閉」 / 30V(AC/DC) 0.5A 抵抗負荷6 / 7タンパー出力カバーを外すと「開」 / 1b接点 30V(AC/DC) 0.1A【配線距離の目安】使用電線サイズDC12V使用時DC24V使用時0.3mm2 (φ0.65)最大250m最大2,600m0.5mm2 (φ0.8)最大450m最大4,300m0.75mm2 (φ1.0)最大700m最大6,500m※複数台接続時は、上記数値を台数で割った数値が目安です。■ 製品仕様詳細PA-9320 スペックシート品番PA-9320検出方式パッシブインフラレッド方式警戒エリアワイド：80° 最長8m / 長距離：48° 最長12m電源電圧DC10.5V〜30V（極性あり）消費電流25mA以下（DC12V時）警報出力無電圧リレー接点（c接点）／ワンショット動作（約2〜5秒）タンパー出力無電圧接点（b接点）／カバー取り外し時に「開」動作表示灯赤色LED（警報出力時に点灯／消灯切り替え可能）使用周囲温度-15度 〜 +55度（結露なきこと）設置場所屋内：壁面取付（推奨高さ1.8m〜2.4m）質量約150g外観樹脂（ホワイト系）■ よくあるご質問（FAQ）Q：屋外で使えますか？A：いいえ、屋内専用モデルです。屋外での使用は故障や誤動作の原因となります。Q：検知エリアの切り替えに工具は必要ですか？A：工具は不要です。カバーを開け、内部にあるエリアセレクターをスライドさせるだけで完了します。Q：ペットがいても大丈夫ですか？A：小動物を検知しないように設置高さや角度を工夫することは可能ですが、エリア内を自由に動き回る場合は検知する可能性があります。十分なテストを行ってください。Q：ガラス越しに泥棒が通った場合、検知しますか？A：検知しません。赤外線エネルギーはガラスを透過しないため、窓の内側に設置して外を監視することはできません。Q：LEDを消して運用したいのですが。A：可能です。内部のウォークテストプラグを外せば、検知してもLEDが点灯しなくなります。警報出力には影響ありません。Q：設置直後にLEDが消えません。故障ですか？A：故障ではありません。電源投入後、約1分間は「安定待ち状態」としてLEDが点灯し続けます。1分以上経過しても消えない場合は、配線や周囲の温度変化を確認してください。Q：感度調整は自分で行う必要がありますか？A：基本的には不要です。工場出荷時に最適な感度に設定されています。特別な理由がある場合は、テスター等で確認しながら調整してください。Q：AC100Vの電源で直接動かせますか？A：できません。DC10.5V〜30Vの直流電源が必要です。別途ACアダプターやセキュリティコントローラーからの電源供給が必要です。Q：カバーを外されるのが心配です。A：本機にはタンパースイッチが内蔵されています。カバーが無理に外された際、24時間監視ライン等に信号を送り警報を鳴らす運用が可能です。Q：何もいないのに警報が出ることがあります。A：エアコンの温風が直接当たる、またはカーテンなどの揺れものがエリア内にある場合に発生しやすくなります。設置場所を調整してください。※製品の仕様は改良のため予告なく変更することがあります。施工時は必ず付属の取扱説明書をご確認ください。PA-9320は、パッシブセンサー、赤外線センサー、壁面取付、屋内専用、スリム設計、コンパクト設計、広範囲監視、ワイドエリア、ロングエリア、ツイン素子、赤色LED表示、感度調整不要、モニター機能、簡単施工、タンパースイッチ搭載、48度エリア、80度エリア、最長12m警戒、赤外線検知、c接点出力、安定検知、柱取付対応。高精度な感熱素子により、住宅や事務所などの室内監視に最適。シンプルでありながら確かな性能を発揮します。
