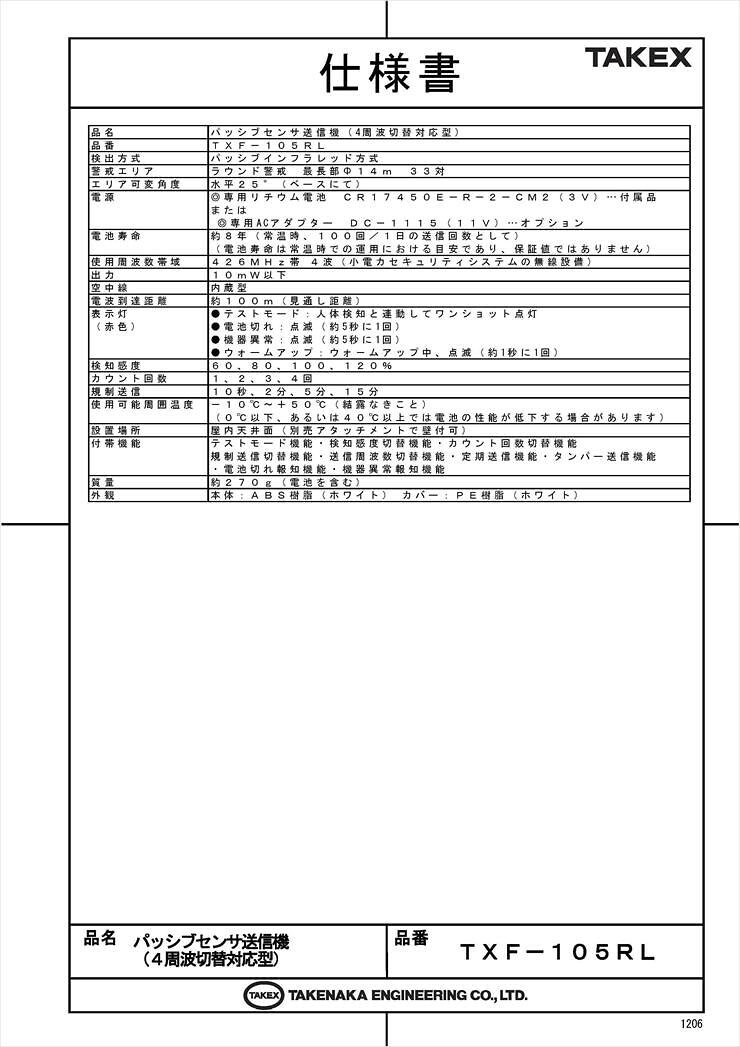

■竹中エンジニアリング ■パッシブセンサー ■ワイヤレス ■屋内天井取付 ■小電力セキュリティTXF-105RL パッシブセンサ送信機 ラウンド警戒 4周波切替対応型TXF-105RLは、360度全周囲を完璧にカバーするラウンド警戒型のワイヤレスパッシブセンサーです。信頼のブランド「TAKEX（竹中エンジニアリング）」が誇る、最新の小電力無線技術と検知アルゴリズムを融合。4周波切替機能の搭載により、無線機器が密集する環境や隣接する現場でも混信を最小限に抑え、極めて安定したセキュリティシステムの構築を可能にします。【製品の主要ハイライト】◆型番： TXF-105RL◆製品名： パッシブセンサ送信機（ラウンド警戒型）◆検知方式： パッシブインフラレッド方式◆警戒エリア： ラウンド警戒 最大直径14m◆電源： 専用リチウム電池（付属）または専用ACアダプター（別売）◆電池寿命： 約8年（1日100回送信時）※驚異のロングライフ設計■この製品が向いている用途・場所・店舗やオフィスのフロア中央への設置（1台で全方位を監視）・配線工事が困難な既設建築物やリフォーム現場への導入・広範囲（360度）を効率よく、かつ高密度にカバーしたい場所・プロ仕様の信頼性が求められる小電力無線セキュリティシステム■導入前に必ずご確認ください・本製品は屋内専用です。屋外や直接水が掛かる場所には設置できません。・電源は専用リチウム電池のみ対応しており、市販のアルカリ電池は使用不可です。・受信機との電波到達距離は、見通し約100m以内となります。・エアコンの吹き出し口付近など、急激な温度変化が起こる場所は避けてください。■TXF-105RLの圧倒的な特長1. 4周波切替機能による極めて高い通信信頼性送信周波数をF1〜F4の4種類から任意に選択可能です。複数のワイヤレス機器を併用する大規模施設や、近隣の無線システムからの電波干渉が懸念されるシビアな現場において、混信による通信エラーリスクを大幅に低減。止まることのない安定した運用を強力にバックアップします。2. 360度全周囲を漏らさずカバーするラウンド警戒センサー直下を中心に、最大直径14mの円形状エリアを警戒。33対もの検知ゾーンを配置することで、死角を極限まで排除した高密度な監視を実現しました。部屋の天井中央に設置するだけで、1台で空間全体を効率的に守ることが可能です。3. メンテナンス工数を激減させる「電池寿命約8年」付属の専用リチウム電池を使用することで、1日100回という頻繁な送信動作を行っても、約8年間という圧倒的な電池寿命を誇ります。電池交換の手間とコストを大幅に削減できるため、管理コストを重視する法人・店舗様にも最適です。4. 現場環境にジャストフィットする4段階の感度調整検知感度を60％、80％、100％（標準）、120％の4段階から選択可能。夏季の温度差が少ない過酷な環境では感度を上げ、逆に誤報リスクのある場所では感度を抑えるなど、現場の状況に合わせたきめ細やかなチューニングが行えます。5. 誤動作をスマートに防止するカウント回数切替人体等の動きを何回検知した時点で発報するかを1〜4回で設定できます。空調による空気の揺らぎや、わずかな環境変化による誤報を防ぎたい場合に非常に有効な機能です。6. 無駄な電池消耗を抑える規制送信機能一度信号を送信した後、設定した一定期間（10秒、2分、5分、15分）は次の送信を行わない設定が可能です。人の出入りが激しい日中の時間帯などにおける無駄な通信を抑制し、長寿命化をさらに確実なものにします。7. 万全のセルフチェック「4つの異常報知」定期送信（ヘルスチェック）、タンパー（不正開封検知）、電池切れ報知、機器異常報知の4大監視機能を搭載。故障や電池消耗、いたずらによる異常を即座に受信機へ通知。システムが機能していない「空白の時間」を作らせません。■施工・設置のポイント本機は物体から放射される遠赤外線の変化を検知します。最高のパフォーマンスを発揮させるため、直射日光、エアコンの風、揺れるカーテン等が検知エリアに入らないよう設置場所を選定してください。なお、ガラス越しには検知できない特性があります。確認項目設置・運用時の考え方設置高さと範囲天井取付専用モデルです。取付高さによって警戒径が変動し、最大で直径14mをカバーします。角度の微調整ベースユニットのダルマ穴構造により、左右方向に最大25度の角度微調整が可能です。初期動作確認電源投入後、約1分間のウォームアップ（点滅）を経て、5分間の歩行テストモードへ移行します。受信機への登録電池を接続して信号を飛ばす「発報登録」のほか、シリアルナンバーの手動入力でも登録可能です。■製品仕様詳細項目内容品名パッシブセンサ送信機（4周波切替対応型）品番TXF-105RL検出方式パッシブインフラレッド方式警戒エリアラウンド警戒　最長部Φ14m　33対エリア可変角度水平 25°（ベースの取り付け位置にて）電源専用リチウム電池：CR17450E-R-2-CM2（3V）…標準付属または 専用ACアダプター：DC-1115（11V）…オプション（別売）電池寿命約8年（常温時、100回／1日の送信回数として）使用周波数帯域426MHz帯 4波（小電力セキュリティシステムの無線設備）電波到達距離約100m（周囲の環境に依存する見通し距離）表示灯（赤色）●テストモード：検知時点灯●電池切れ/機器異常：5秒周期で点滅●ウォームアップ：1秒周期で点滅検知感度設定60％、80％、100％、120％ から選択カウント回数1、2、3、4 回 から選択規制送信時間10秒、2分、5分、15分 から選択使用環境温度-10℃ 〜 +50℃（結露、氷結なきこと）設置場所屋内天井面（別売アタッチメントにより壁付も可能）質量 / 外観約270g（電池含む） / 樹脂（ホワイト）■よくあるご質問（FAQ）Q：電池は市販のアルカリ乾電池などで代用できますか？A：いいえ、できません。本機専用の高容量リチウム電池（CR17450E-R-2-CM2）または別売の専用ACアダプター（DC-1115）のみが適合します。Q：電池寿命はどのくらいもつのでしょうか？A：標準的な環境（常温）において、1日100回の検知送信を行った場合で約8年間が目安となります。非常に長寿命な設計です。Q：屋外の駐車場や駐輪場に設置しても大丈夫ですか？A：本製品は「屋内専用」です。防水構造ではありませんので、屋外や湿気の多い場所、水しぶきがかかる場所への設置は故障の原因となります。Q：ガラスの向こう側の通行人を検知することはできますか？A：パッシブセンサーの特性上、遠赤外線を通さないガラスやアクリル板などの遮蔽物がある場合、その向こう側の人体を検知することはできません。Q：周波数を切り替えるメリットは何ですか？A：近隣の住宅や店舗で同じシステムが使われている際の電波干渉を防いだり、広い建物内でセンサーをグループ分けして管理したりする場合に有効です。Q：設置直後に反応しない時間があるのですが故障ですか？A：故障ではありません。電池投入後の約1分間は「ウォームアップ」のため検知を行いません。また、運用中は設定した「規制送信時間」によって連続送信を制限する仕様になっています。Q：電池切れはどうやってわかりますか？A：本体のLEDが5秒に1回点滅するほか、受信機側へ電池切れ信号を送信します。受信機側でもアラームや表示で知らせてくれるため安心です。Q：ペット（犬や猫）がいる部屋でも使えますか？A：犬や猫などの小動物も熱源として検知するため、誤報の原因になります。ペットが自由に動き回る場所への設置はおすすめしておりません。Q：電波はどれくらいの距離まで届きますか？A：遮蔽物のない見通し距離で約100mです。ただし、鉄筋コンクリート壁や金属板、断熱材などが間にある場合は、到達距離が短くなることがあります。Q：天井が非常に高いのですが、壁面に取り付けられますか？A：基本は天井取付ですが、別売のアタッチメントを使用することで壁面への取り付けも可能です。その際、検知エリアの向きに注意して設置してください。※製品の仕様および外観は、改良のため予告なく変更することがあります。あらかじめご了承ください。※設置環境によっては、パッシブセンサー特有の誤報（急激な温度変化等）が発生する場合があります。取扱説明書の指示に従って正しく設置してください。パッシブセンサ送信機 TXF-105RLは、高精度なパッシブインフラレッド方式を採用した無線送信機です。ラウンド警戒方式を備え、最大直径14m、33対エリアを監視可能。4周波切替機能により、複数の送信機や中継機が設置される環境でも電波混信を防ぎ、安定した通信を実現します。電源は専用リチウム電池（CR17450E-R-2-CM2）を使用し、最大8年の長寿命を誇ります（100回/1日送信時、常温環境）。また、オプションで専用ACアダプター（DC-1115）の使用も可能です。電波到達距離は約100m（見通し距離）で、広範囲のセキュリティエリアをカバーできます。検知感度は60%、80%、100%、120%の4段階で調整可能。さらに電池切れ報知機能・機器異常報知機能・定期送信機能などを搭載し、高い信頼性を実現。TXF-105RLは、オフィス、工場、倉庫、商業施設、重要施設の防犯監視に最適な無線送信機です。
