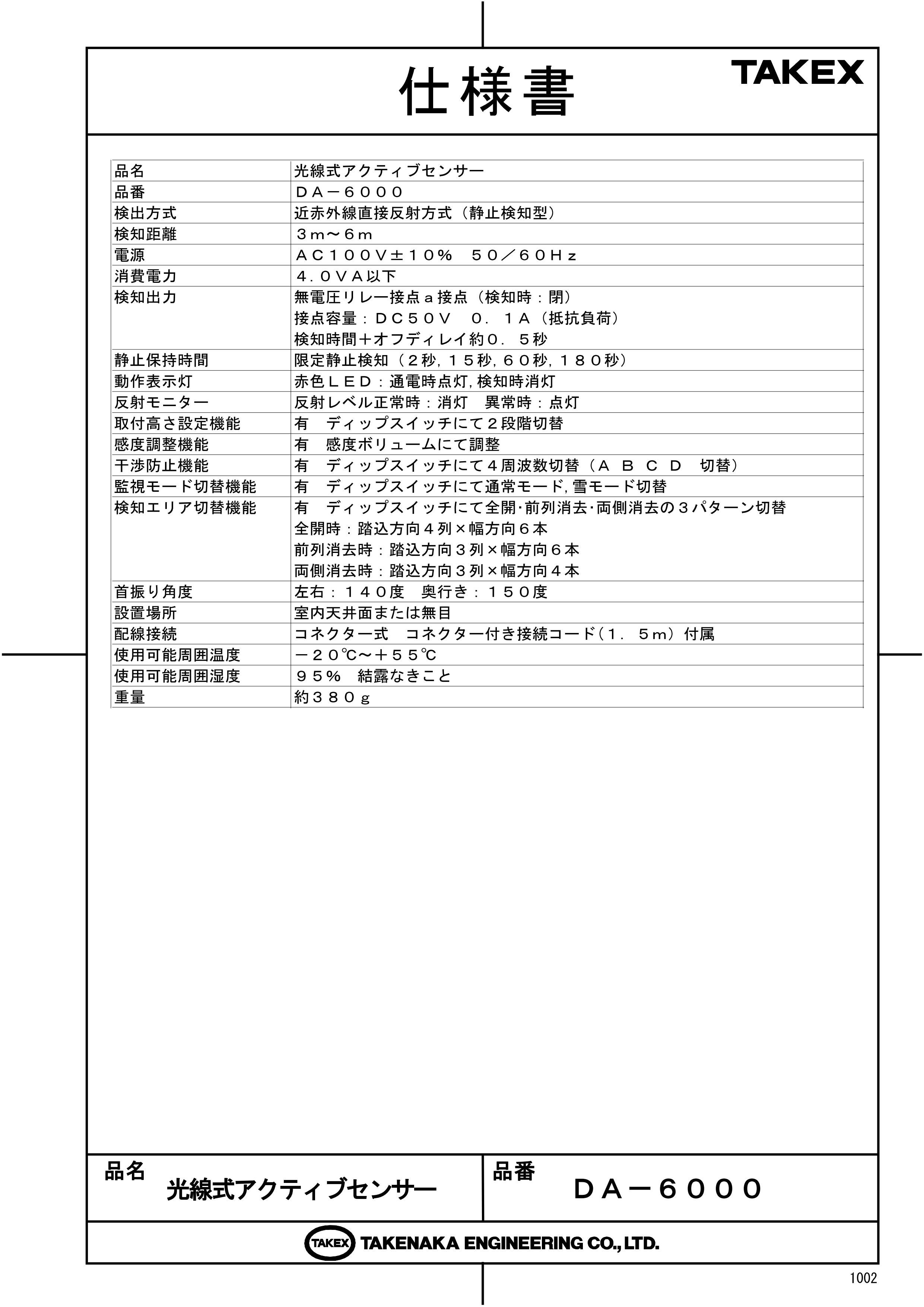

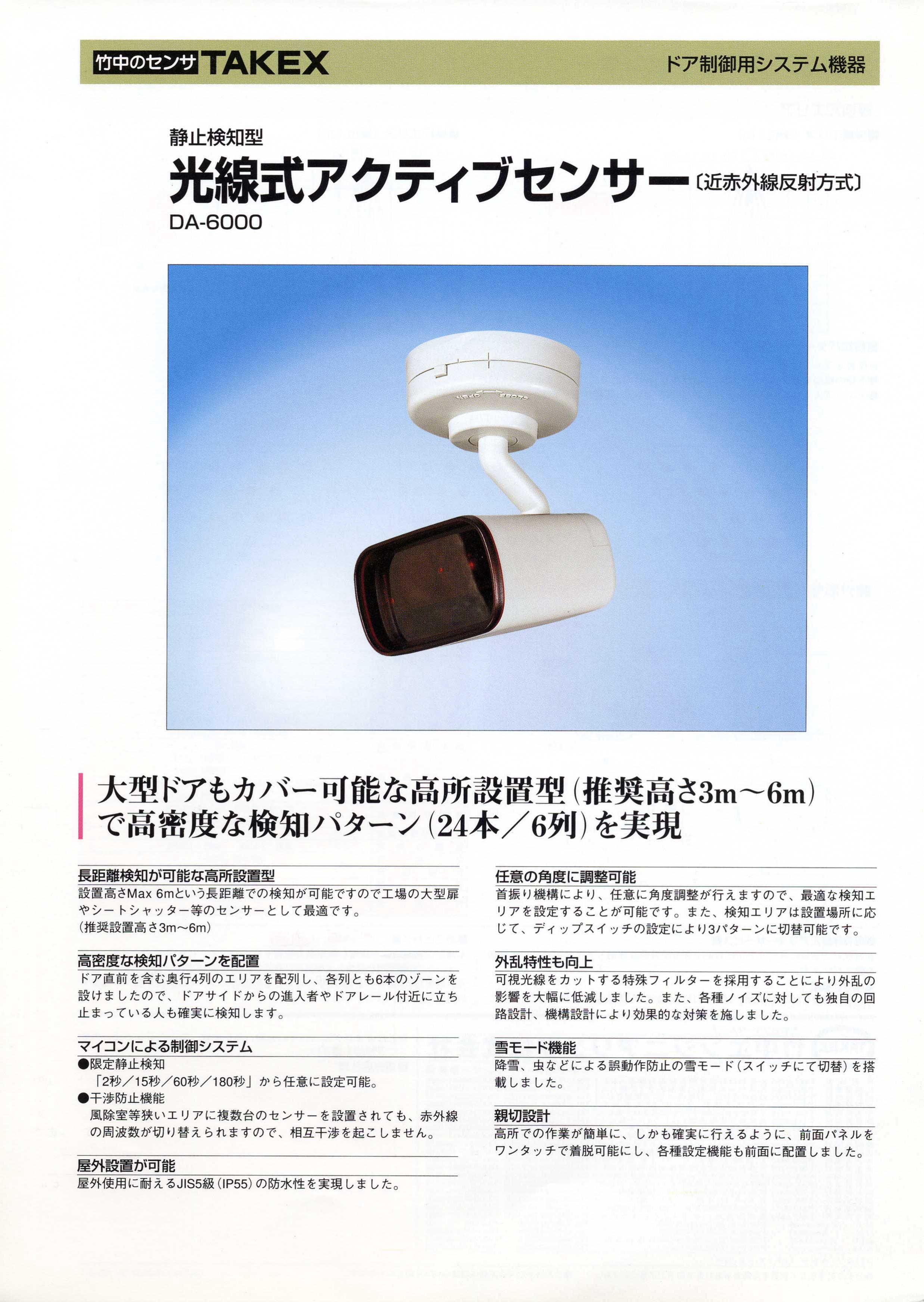

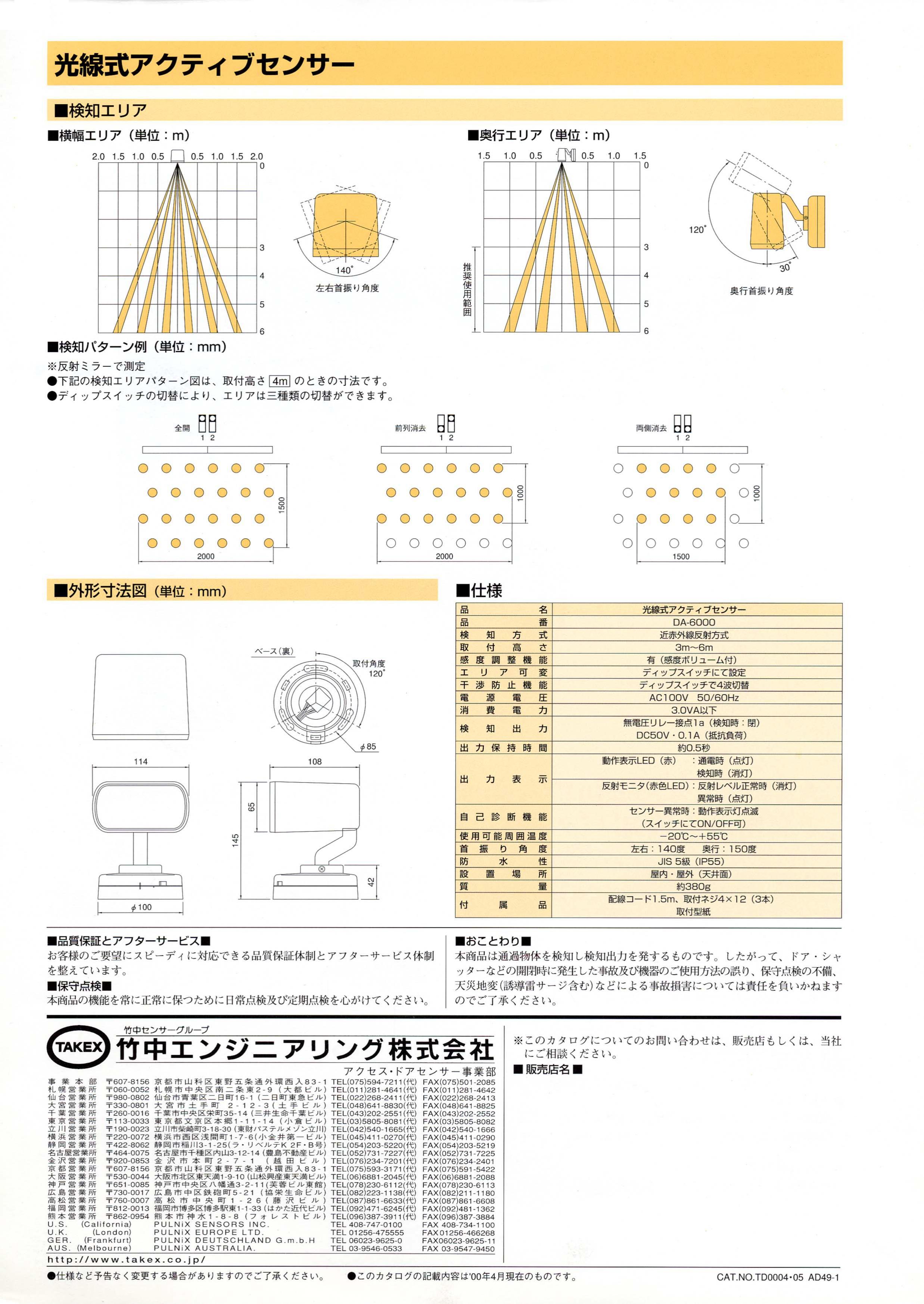

TAKEX（竹中エンジニアリング） | 光線式アクティブセンサー | 高所設置対応 | IP55防水 | AC100V電源 DA-6000 光線式アクティブセンサー DA-6000は、最大6mの高所設置に対応した近赤外線反射方式のハイエンド・アクティブセンサーです。 工場の大型扉や大型シートシャッターの制御・安全確保に特化して設計されており、24本の高密度検知パターンによって、動いている物体はもちろん、静止している対象物も確実に捕捉します。 過酷な屋外環境にも耐えうるIP55の防水性能と、誤動作を防ぐ高度なマイコン制御を搭載。プロの現場で選ばれ続ける、信頼の国内メーカー「TAKEX（竹中エンジニアリング）」製センサーです。 ■ 製品の主なポイント ・型番： DA-6000 ・方式： 近赤外線直接反射方式（マイコン制御） ・推奨設置高さ： 3.0m ～ 6.0m（高天井・大型扉対応） ・電源電圧： AC100V ±10% (50/60Hz) ・保護等級： IP55（屋外設置対応・防噴流型） ・調整機能： 左右140度・奥行き150度の広範囲首振り機構 ■ DA-6000が選ばれる理由、圧倒的な製品特長【1】最大6mの長距離検知が可能な高所設置仕様一般的なセンサーでは対応が困難な、最大6mという設置高さを実現。天井が高い工場の搬入口、大型倉庫のシャッター、大型商業施設の吹き抜けエントランスなど、取付位置が高い現場において、その安定した検知性能を遺憾なく発揮します。【2】24本の高密度検知パターンで死角を徹底排除奥行き4列、各列6本の合計24パターンもの高密度な検知エリアを形成。ドア直近から遠方までを細かくカバーするため、ドアサイドからの急な進入や、レール付近で立ち止まっている人物・荷物も逃さず検知。挟み込み事故の防止に大きく寄与します。【3】状況に合わせて選べる「4段階の静止検知機能」エリア内で立ち止まっている物体を検知し続ける「静止検知」時間を、マイコン制御により設定可能です。現場の運用ルールや安全基準に合わせ、2秒/15秒/60秒/180秒の4段階から最適なかたちで運用いただけます。【4】複数設置でも安心、4周波切替の干渉防止機能風除室や多連ドア、隣接する搬入口など、狭い範囲に複数台のセンサーを設置する場合でも、赤外線の変調周波数を4段階（A/B/C/D）で切り替えることが可能。センサー同士の相互干渉による誤動作を物理的に防ぎます。【5】IP55相当の防水性能と「雪モード」搭載雨がかりのある屋外や、半屋外の搬入口でも安心して使用できるIP55の防噴流構造を採用。さらに、降雪や舞い上がる虫などによる微小な検知をフィルタリングする「雪モード」を搭載。全天候型として安定した長期運用を支えます。【6】高度な自己診断機能（フェイルセーフ設計）内蔵マイコンが常に受光レベルや内部回路の状態を監視。レンズの極端な汚れや故障を検知した際は、LEDで通知するとともに強制的に検知信号を出力。ドアを開放保持させるなどの安全対策（フェイルセーフ）を自動で行います。 ◆ この製品はこんな用途に向いています ・工場の大型扉や、頻繁に開閉する搬入口の自動制御に。 ・高速シートシャッターの起動センサーおよび安全確保に。 ・天井高がある大型ビルや商業施設のエントランスドアに。 ・屋外ゲートや車両通路での通行検知に。 ■ 施工・設置にあたっての確認ガイド安定した動作を確保するため、設置時には以下の内容を必ずご確認ください。 確認項目 内容・注意事項 取付面 振動の少ない堅牢な壁面、または天井に設置してください。 電源供給 AC100V専用です。DC電源（12V/24V）では動作しません。 初期学習 電源投入後の約8秒間は環境学習を行います。エリア内を無人にしてください。 角度固定 エリア調整後は、必ずシャフト止めネジを締め、設定をロックしてください。 接点負荷 微小負荷用（DC50V 0.1A）です。大電力の直接駆動は避けてください。 ■ 製品仕様詳細 品名光線式アクティブセンサー 品番DA－6000 検出方式近赤外線直接反射方式（マイコン制御） 電源電圧AC100V ±10％ 50／60Hz 消費電力4．0VA以下 検知出力無電圧リレー接点（a接点） DC50V・0．1A（抵抗負荷） 静止体検出時間2秒、15秒、60秒、180秒（切替可能） 表示灯動作LED（赤）：待機時点灯／検知時消灯反射モニタ（赤）：正常時消灯／異常時点灯 取付高さ3m ～ 6m エリア可変ディップスイッチにて設定（全開・前列消去・両側消去） 干渉防止機能4周波切替（A、B、C、D） 首振り角度左右：140度 ／ 奥行き：150度 保護等級IP55相当（防噴流型） 周囲温度－20℃ ～ ＋55℃（結露なきこと） 外観ホワイト（アクリル・ABS樹脂） 質量約380g■ よくあるご質問（FAQ）Q：3メートル以下の高さに設置することはできますか？A：メーカー推奨の取付高さは3m～6mです。3m未満の低い位置では、検知エリアが極端に狭くなったり、感度が高すぎて予期せぬ誤動作の原因となる可能性があるため、推奨しておりません。Q：電源は何Vを使えばよいですか？A：AC100V（家庭用・施設用コンセント電圧）専用です。DC12VやDC24Vなどの直流電源、およびAC200Vには対応しておりませんのでご注意ください。Q：LEDが赤く点滅していますが、これは故障でしょうか？A：動作表示LEDの点滅は、自己診断機能が異常を検知したことを示しています。反射レベルの異常や内部回路の不具合が考えられます。一度電源を切り、レンズの清掃を行ってから再投入してください。復旧しない場合は本体の交換が必要です。Q：雪が降る地域での屋外使用は大丈夫ですか？A：はい、IP55相当の防水性能に加え、降雪による誤検知を抑制する「雪モード」を搭載しております。ディップスイッチで設定をONにすることで、冬場も安定してご利用いただけます。Q：2台を隣り合わせで設置すると干渉しませんか？A：干渉防止機能（4周波切替）を搭載しております。隣り合うセンサーで異なる周波数（A/B/C/D）を割り当てることで、赤外線同士の干渉を防ぎ、正常な動作を維持できます。Q：静止している人や物も検知し続けますか？A：はい。限定静止検知機能を搭載しており、設定した時間（最大180秒）の間、エリア内で静止している物体を検知し続けることが可能です。ドア付近の安全性を高めることができます。Q：電源を入れた直後、ドアが開きっぱなしになります。A：電源投入後の約8秒間は、床面の状態を覚える「環境学習（初期化）」を行っています。この間にエリア内に人がいると正しく学習できず、誤動作（開放保持）の原因となります。エリアに誰もいない状態で電源を入れ直してください。Q：メンテナンス方法を教えてください。A：レンズ表面の汚れは、水または中性洗剤を薄めた柔らかい布で優しく拭き取ってください。シンナーやアルコール、ベンジン等の溶剤は、プラスチックパーツを傷めたり白濁させたりする原因となるため、絶対に使用しないでください。【通常在庫品】通常在庫品です。万一在庫切れの場合にはご連絡致します。
