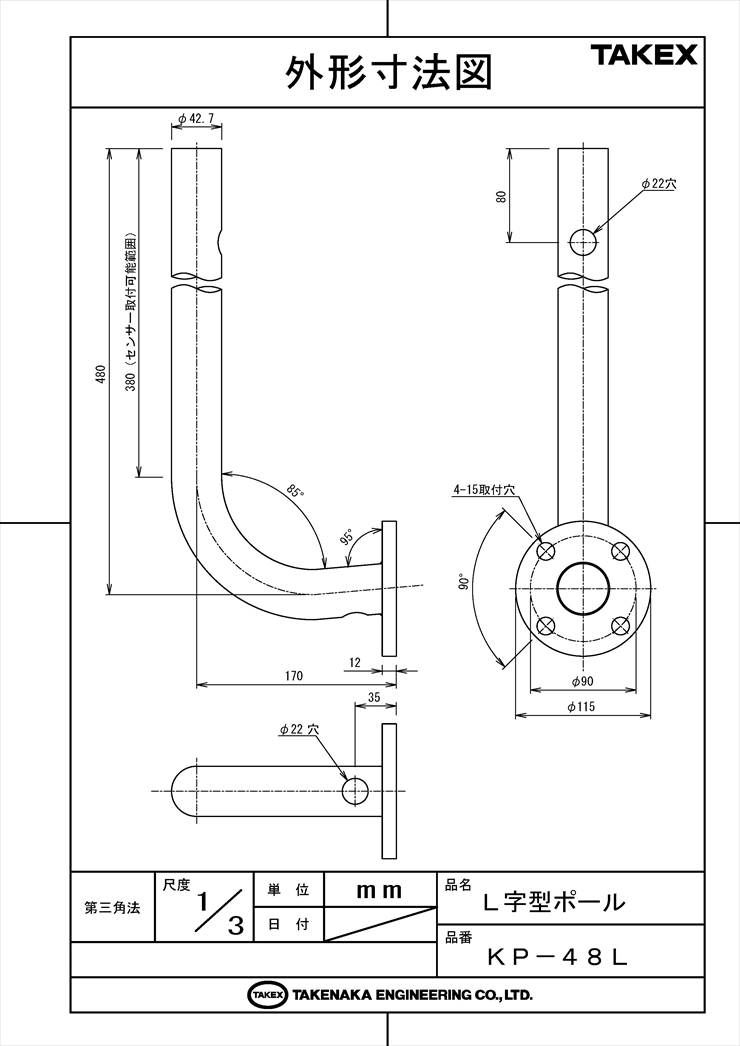

TAKEX 竹中エンジニアリング KP-48L L字型ポール【屋外壁面設置専用・高耐候性溶融亜鉛メッキ仕様】KP-48Lは、防犯センサーや監視機器を屋外の壁面に強固かつ確実に固定するために設計された、L字型の専用ポールです。単なる取付金具ではなく、セキュリティシステムの「土台」として、過酷な屋外環境に耐えうる卓越した剛性と防錆性能を兼ね備えています。溶融亜鉛メッキによる自己修復的な防食性能により、沿岸部や積雪地などの厳しい条件下でも、大切な機器の検知精度を長期間にわたって支え続けます。◆主な特徴とメリット・防犯センサーの検知精度を安定させる強固なマウント基盤・溶融亜鉛メッキによる最高クラスの耐食性と耐久性・配線保護のための入線口と専用グロメットを標準装備・汎用性の高い外径42.7mmポールにより、多くの機器と適合・施工の信頼性を高めるP.C.D. 90mmの4点固定ベースプレート■製品の特長：過酷な環境に耐えるプロ仕様の設計1. 溶融亜鉛メッキによる自己修復的防食本体には高耐候性の溶融亜鉛メッキ処理を施しています。鉄と亜鉛の合金層を形成するため、単なる塗装に比べて剥がれに極めて強く、万が一表面に傷がついても「犠牲防食作用」により周囲の亜鉛が錆を抑制。自己修復的な特性を持ち、構造強度を長期間維持します。2. 応力分散を最適化したベースプレート設計115mm×115mmの堅牢なベースプレートを採用。4つの取付穴（φ15）をP.C.D. 90mmで均等に配置しています。これにより、強風時や飛来物による荷重を壁面全体にバランス良く分散させ、ポールの脱落や壁面の破損リスクを大幅に低減します。3. 汎用性の高い42.7mmポール径一般配管用炭素鋼鋼管の規格に準拠した外径42.7mmを採用しました。TAKEX製品はもちろん、多くの防犯機器メーカーが採用している標準的なU字金具やクランプステーと完璧に適合。施工時の滑りや緩みを確実に防止し、機器の光軸を一定に保ちます。4. 入線口とグロメットによる確実な配線保護ベース部およびポール先端付近の2箇所にφ22の入線口を配置。付属の専用グロメット（ゴムブッシュ）を使用することで、金属エッジによるケーブル被覆の損傷を徹底排除。地絡や短絡といった電気トラブルを未然に防ぎ、施工品質を向上させます。5. 雨水侵入を防ぐ防水ポールキャップポール上部からの雨水浸入を遮断する専用キャップが2個付属。内部の腐食を抑えるとともに、ポール内部を通線するケーブルの劣化を最小限に留めます。細部にまで配慮された設計が、システム全体の長寿命化に貢献します。6. 施工精度を高める物理的アライメントL字型の張り出し角度は、精密な加工技術により正確な90度に設計されています。ベースプレートを水平・垂直に固定するだけで、マウントするセンサー側の光軸調整（パン・チルト）機能を設計値通りに最大限発揮させることが可能です。■施工・設置ガイド（重要事項）防犯センサーの誤報や故障を防ぐためには、ポールの物理的な安定が不可欠です。以下の推奨事項を遵守して施工を行ってください。 工程・項目 推奨事項と施工のポイント 固定方法 必ずM10〜M12のボルトまたはアンカーを使用し、4点すべてで確実に固定してください。2点留め等は強度が不足し危険です。 壁面条件 RC（鉄筋コンクリート）などの強固な壁面を推奨します。ALCや薄いサイディング等の場合は、裏板を当てる等の補強や貫通施工を検討してください。 水平出し ボルトを本締めする前に、必ず水準器を使用してポールの鉛直を正確に調整してください。傾きはセンサーの検知範囲に影響します。 配線処理 入線口には必ず付属のグロメットを装着してください。また、配線の際は「水切り（ドリップループ）」を設け、雨水が機器内部に伝わらないよう配慮してください。 ■物理的インジケーター（保守点検の目安）本製品は電子部品を含みませんが、外観の状態を確認することで適切なメンテナンスが可能です。 状態診断 物理的現象の確認 推奨される対応策 正常（良好） メッキ表面に大きな剥がれや赤サビがない。ボルトに緩みがなく、鉛直が保たれている。 継続してご使用いただけます。 警告（要注意） メッキ表面に白サビが発生している。ボルトに軽微な緩みが見られる。 表面の清掃を行い、ボルトの増し締めを実施してください。 異常（交換推奨） ベース部等に赤サビが発生している。壁面にクラックがある。ポールが目視で傾いている。 構造強度が低下している恐れがあります。直ちに再施工またはポールの交換を行ってください。 ■製品仕様詳細 型番 KP-48L 製品名 L字型ポール（防犯機器設置用） 材質 鋼管（一般配管用炭素鋼鋼管） 外観処理 溶融亜鉛メッキ仕上げ 質量 約2.1kg 全高寸法 480mm センサー取付範囲 直線部：約380mm ポール外径 φ42.7mm ベースプレート 115mm × 115mm 取付穴仕様 4箇所 - φ15 (P.C.D. 90mm) 入線口 ベース部およびポール先端付近（計2箇所、φ22） 付属品 グロメット：4個、ポールキャップ：2個 推奨交換目安 納入後5年（予防保全として） ■よくある質問（FAQ）Q：ポールの材質と仕上げについて詳しく教えてください。A：本製品は頑丈な鋼管を使用し、仕上げには極めて高い耐候性を持つ「溶融亜鉛メッキ」を施しています。これにより、雨、風、雪、さらには塩害が懸念される沿岸部などの過酷な環境下でも、長期にわたって錆びにくい仕様となっています。Q：設置に使用するアンカーボルトの推奨サイズは？A：ベースプレートにはφ15の取付穴が4箇所ございます。設置場所の強度に合わせて、M10からM12のボルト、またはそれに対応するあと施工アンカーの使用を推奨いたします。Q：施工を簡略化するために2点留めで設置しても問題ありませんか？A：いいえ、大変危険ですのでおやめください。L字型ポールの特性上、先端に重量のある機器を設置すると大きな負荷がかかります。2点留めでは応力集中により脱落や壁面の破損を招く恐れがあるため、必ず4点すべてを固定してください。Q：中空ブロックや木材の壁面に取り付けられますか？A：原則として推奨いたしません。強度が不足するとアンカーが抜け、落下事故につながる危険があります。RC（鉄筋コンクリート）などの強固な構造体への設置を推奨します。やむを得ない場合は、壁面を貫通させて裏板で補強するなどの対策が必要です。Q：ポール内部にケーブルを通すことはできますか？A：はい、可能です。ベース部とポール先端付近に配線用の入線口（φ22）を設けています。露出配線を最小限に抑え、見た目を美しく仕上げるとともに、ケーブルの劣化も防ぐことができます。Q：付属のグロメット（ゴムブッシュ）は必ず使用すべきですか？A：はい、必ずご使用ください。入線口の金属の角でケーブルが傷つくのを防ぐ役割があります。グロメットを省略すると、長期間の振動などでケーブル被覆が破れ、ショートや機器の故障を招く原因となります。Q：センサーを取り付けられる有効な長さはどのくらいですか？A：本モデル（KP-48L）の場合、曲げ加工部を除いた直線部分の有効範囲は約380mmです。複数のセンサーを縦に並べる場合などは、この寸法をご参考ください。Q：定期点検ではどのような点を確認すればよいですか？A：半年に一度程度の点検を推奨します。ボルトの緩み、壁面のひび割れ、ポールの傾き、赤サビの発生、グロメットの劣化（硬化・脱落）がないかを確認してください。Q：メッキ表面に傷がついてしまった場合の補修方法は？A：傷が深い場合は、錆が発生する前に市販の「常温亜鉛メッキ塗料（ジンクリッチペイント）」を塗布することで、溶融亜鉛メッキに近い防錆効果を補うことが可能です。Q：製品の寿命（耐用年数）はどのくらいですか？A：使用環境により異なりますが、屋外での金属疲労や経年劣化を考慮し、弊社では納入後5年を予防保全のための交換目安として推奨しています。定期的な点検結果に基づき判断してください。【通常在庫品】通常在庫品です。万一在庫切れの場合にはご連絡致します。
