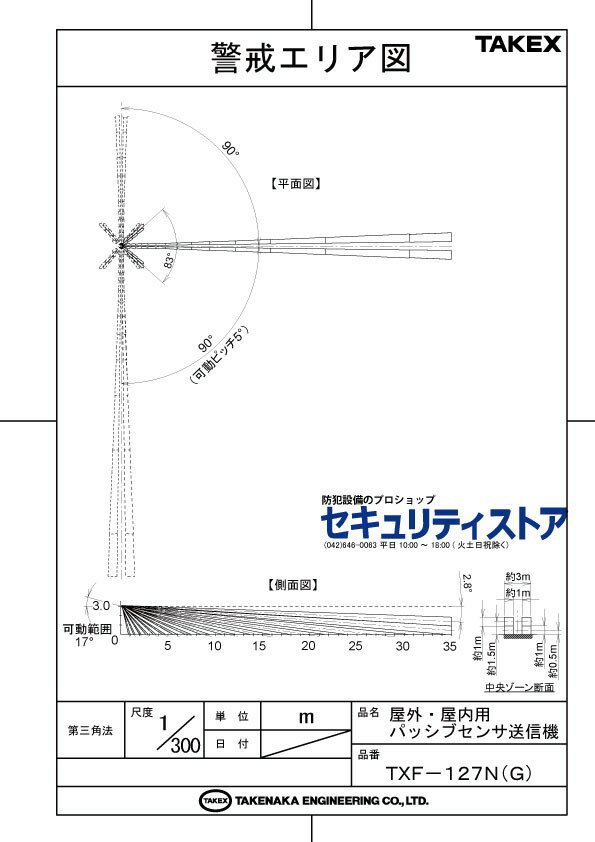

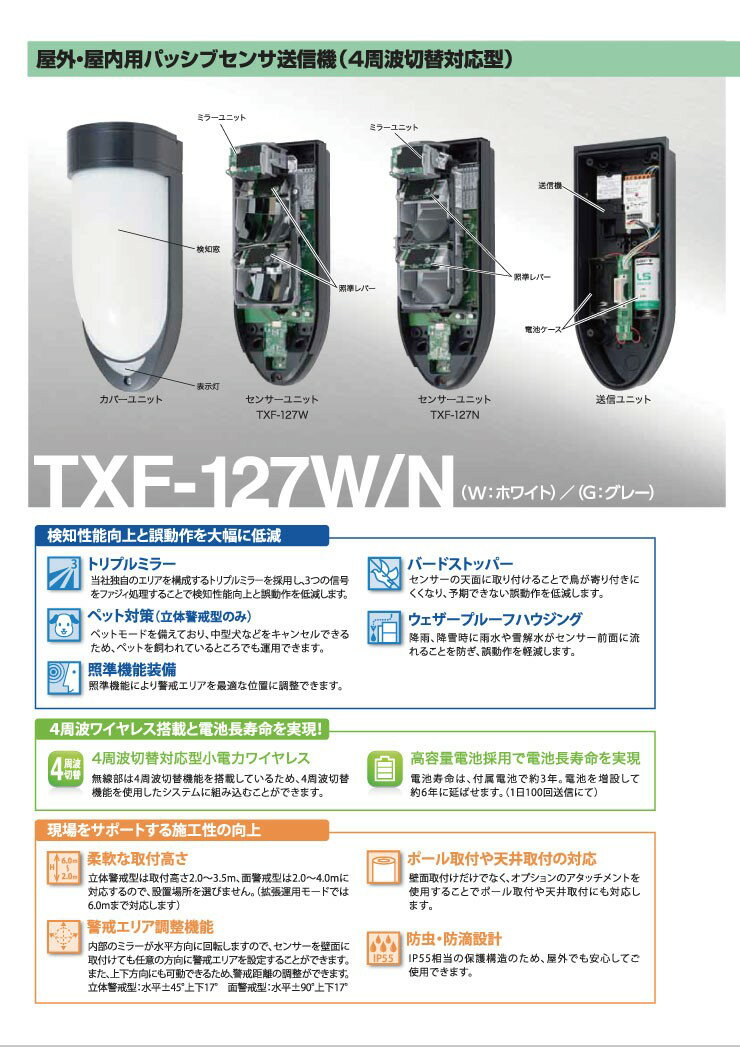

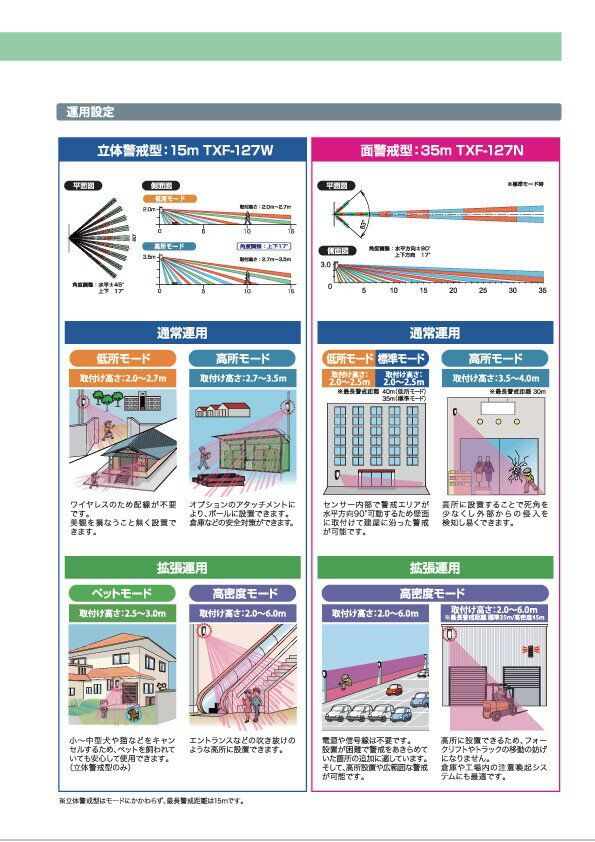

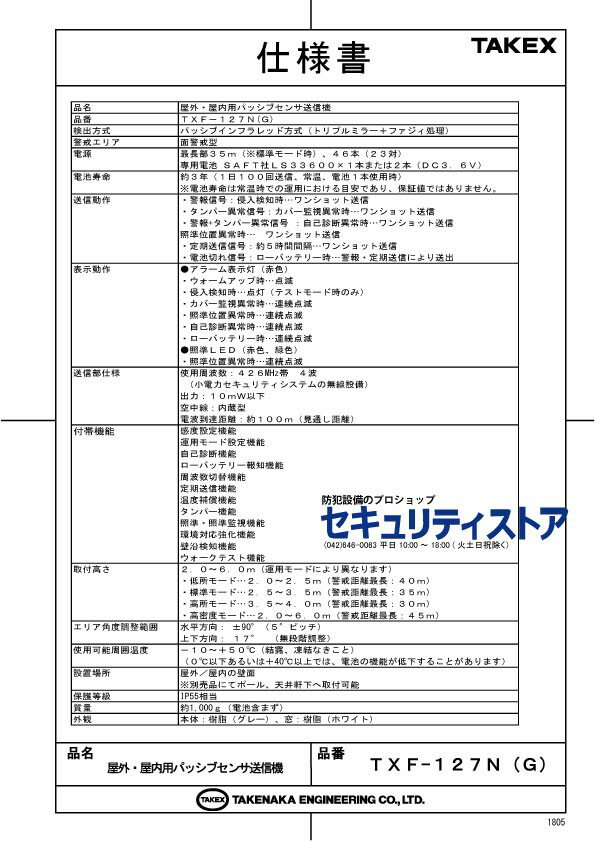

【TAKEX（竹中エンジニアリング）】 【屋外・屋内用センサー】 【パッシブインフラレッド方式】 【ワイヤレス送信機】 【IP55防雨構造】 TXF-127N(G) 屋外・屋内用パッシブセンサ送信機 （面警戒・4周波切替対応型） トリプルミラーと高度な信号処理を採用した、完全ワイヤレス・独立電源駆動のパッシブセンサー送信機。 配線困難な屋外現場でも長距離警戒網を即座に構築し、誤動作を抑えた監視を実現。電源・信号配線不要で既設建物や広大な敷地に最適です。 【基本情報】 ・型番： TXF-127N(G) ・検出方式： パッシブインフラレッド方式（トリプルミラー＋第2世代ファジィ処理） ・用途： 外周警戒、駐車場監視、資材置き場の侵入検知、高所からの面警戒 ・設置場所： 屋外・屋内の壁面（IP55相当・防雨構造） ・電源： 専用リチウム電池（DC3.6V）独立駆動 ■ おすすめの用途 ・配線困難な屋外構造物や離れた場所への設置 ・高所からの広範囲（最長35m）な面警戒 ・駐車場、工事現場、イベント会場等の一次的なセキュリティ強化 ・小動物や気象変化による誤報を抑えたい外周監視 ■ 導入前の確認ポイント ・送信周波数（426MHz帯）がお手持ちの受信機と一致しているか ・設置高さが2.0m〜6.0mの範囲内か（高所設置対応） ・専用電池（LS33600）の予備確保（定期メンテナンス用） ・激しく揺れる樹木や強力な熱源がエリア内にないか ▼ 主な特長 1. トリプルミラーとファジィ処理で高精度検知 3組の光学ユニットとツイン型素子で隙間のない高密度エリアを構成。第2世代ファジィ理論で信号解析し、小動物や気象変化による誤報を抑え過酷な環境でも確実に捉えます。 2. 最大約6年の長寿命・独立電源設計 専用リチウム電池1本で約3年、増設（最大2本）で約6年運用可能。電源・信号線不要で掘削や配管工事ができない場所でも導入コストを大幅削減できます。 3. 4周波切替対応ワイヤレス 混信を回避しやすい4周波切替方式を採用。見通し約100m伝送可能で、TAKEXの各種受信機と柔軟にシステム構築できます。 4. 取付高さ2.0m〜6.0mの柔軟性 高所設置に対応し、いたずらや破壊を防止。高密度モード使用で最大6.0mの高さからでも地面付近のターゲットを捉えます。 5. 小動物キャンセルアルゴリズム ミラーごとの独立検出・個別処理により、猫やカラスなどの誤動作を抑制。野生動物が出入りする現場でも安定稼働します。 6. 内部ミラー可動構造で死角を隠す 外灯のようなデザインに加え内部ミラーのみ可動して調整する構造のため、外部から警戒方向が推測されにくく侵入者を牽制します。 7. 充実の自己診断・監視機能 カバー外しのタンパー報知、電池切れ報知、回路断線監視、調整レバー戻し忘れを防ぐ照準監視機能など安心設計を備えています。 ▼ LED表示と動作ステータス ステータス アラーム表示灯（赤） 内容・対処 ウォームアップ 1秒周期点滅 電源投入後、約1分間の準備中。 侵入検知 約1秒間点灯 テストモード時のみ物体を検知。 ローバッテリー 連続点滅 電池電圧低下。新品へ交換してください。 照準位置異常 高速連続点滅 調整用レバーが定位置に戻っていません。 自己診断異常 連続点滅 センサー回路等の故障・断線を検知。 ▼ 製品仕様 品名 / 品番屋外・屋内用パッシブセンサ送信機 / TXF-127N(G) 検出方式パッシブインフラレッド方式（トリプルミラー＋第2世代ファジィ処理） 警戒エリア面警戒型 最長部35m（標準モード時）／46本（23対） 電源 / 電池寿命専用リチウム電池 LS33600×1本または2本 / 約3年（1本）・約6年（2本） 無線仕様 / 距離426MHz帯 4波（10mW以下） / 見通し約100m 表示 / 付帯機能アラーム灯・照準LED / 感度設定、定期送信、タンパー、照準監視、壁沿検知等 取付高 / 角度調整2.0m〜6.0m / 水平±90°（5°ピッチ）、上下17°（無段階） 環境 / 保護等級－10℃〜＋50℃（結露・凍結なきこと） / IP55相当（防雨構造） 設置場所 / 質量屋外・屋内の壁面（ポール・天井は別売金具） / 約1,000g（電池除く） ▼ よくあるご質問（FAQ） Q：電池寿命はどのくらいですか？ A：1日100回送信時で電池1本約3年、2本増設で約6年です。 Q：雨のかかる屋外でも故障しませんか？ A：IP55相当の防雨構造のため屋外壁面に設置可能です（ひさしの下などがより推奨）。 Q：小動物で誤報は出ますか？ A：トリプルミラーと信号処理により誤動作を大幅抑制しています。鳥が多い場所は別売バードストッパーも有効です。 Q：電波の到達距離は？ A：見通し約100mです。障害物がある場合は短くなるため中継機をご検討ください。 Q：取付高さの制限は？ A：2.0m〜6.0mに対応。内部スイッチで「運用モード」を設置高に合わせて設定してください。 Q：動作確認の方法は？ A：電源投入後やカバー開閉後5分間はウォークテストモードとなり、検知時にアラーム灯が点灯します。 Q：電池が切れるとどうなりますか？ A：本体アラーム灯が点滅し、受信機へ電池切れ信号を送信してお知らせします。 Q：定期送信信号とは？ A：約5時間ごとに正常動作信号を送信し、受信機側で不通や故障、盗難を早期察知する機能です。 Q：夏場など高温環境でも正しく検知しますか？ A：自動温度補償を搭載しています。気温が体温に近い場合は「高感度（130%）」設定に変更可能です。 Q：照準監視機能とは何ですか？ A：調整レバーが調整位置（右側）のままカバーを閉めようとすると、警告点滅で戻し忘れを防ぐ機能です。 ※外観・仕様は予告なく変更される場合があります。設置の際は取扱説明書をお読みの上正しく施工してください。TXF-127N(G)は、トリプルミラー方式と第2世代ファジィ処理を採用した高精度なパッシブインフラレッドセンサ送信機です。最大検知距離35mの広範囲監視に対応し、独自の光学設計で誤動作を低減。さらに、小動物キャンセル機能を搭載し、不要なアラームを防止します。4周波切替対応の小電力ワイヤレス送信機能により、安定した通信を実現。最大6mの取付高さにも対応し、設置場所の自由度が向上しています。
