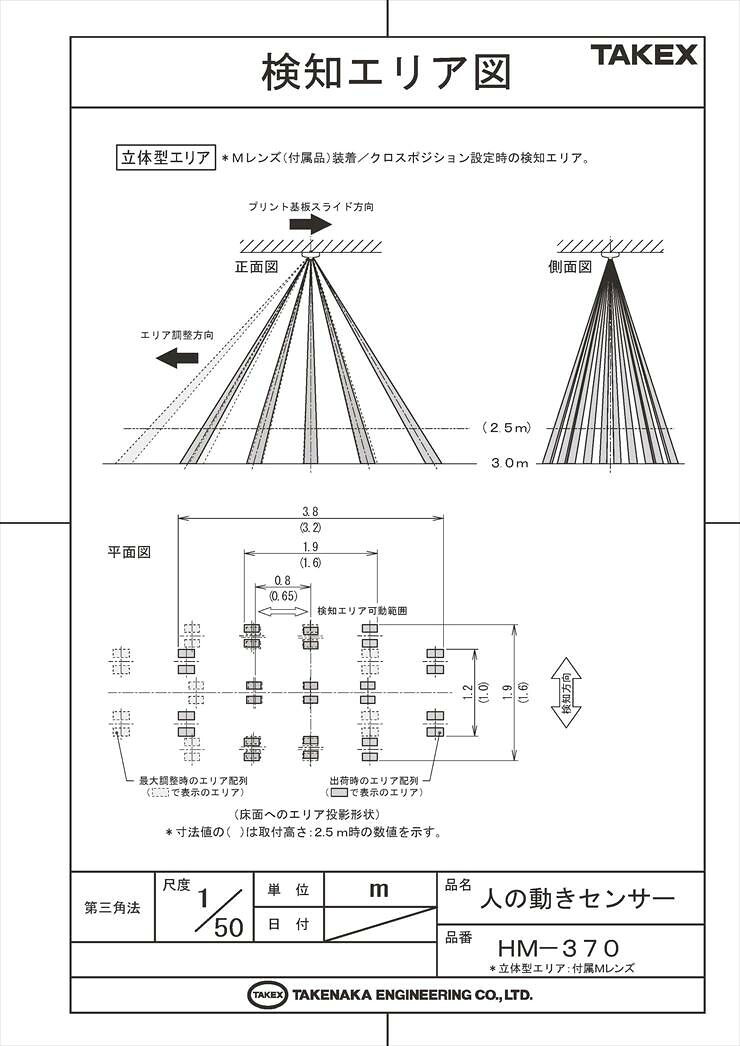

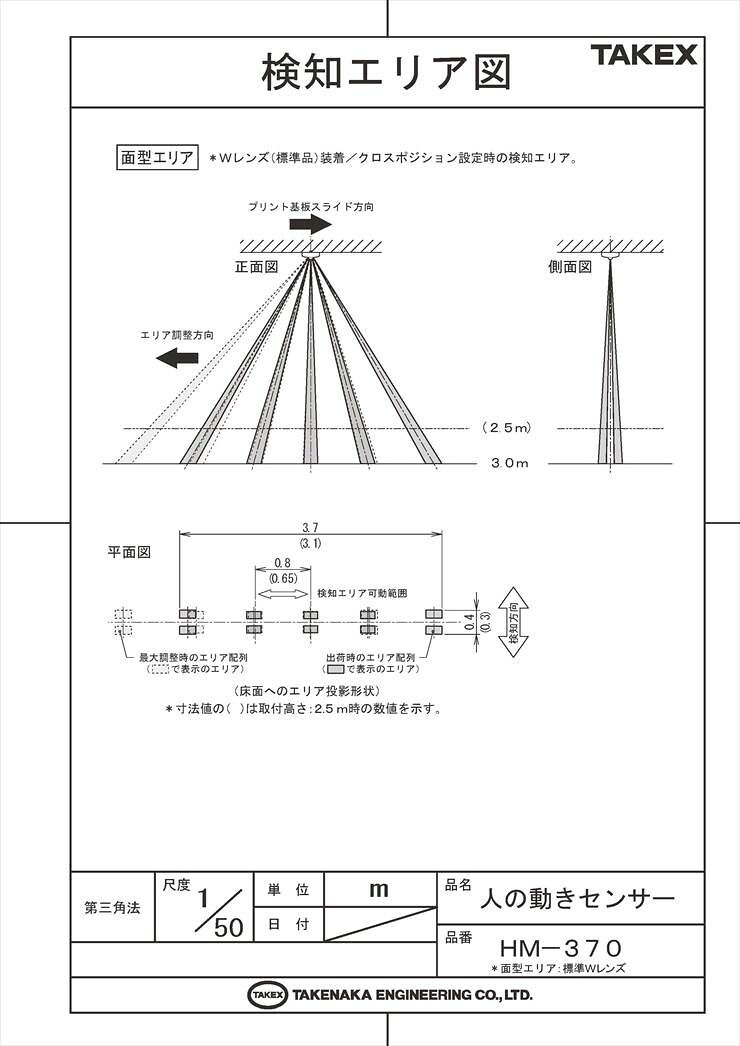

■ TAKEX（竹中エンジニアリング） 高精度 人感センサー HM-370生活安心報知システムや徘徊お知らせシステムに最適な、高精度パッシブインフラレッド（PIR）方式の人の動きセンサーです。コンパクトな薄型デザインでヘルスケア施設や高齢者住宅に自然に調和し、人の動きを確実に捉えます。独自の光学設計とレンズ選択により、居室から廊下まで幅広い環境の安否確認・動線把握を支える、信頼性の高いプロ仕様の製品です。【製品の主要スペックまとめ】・型番：HM-370・検出方式：パッシブインフラレッド（PIR）方式・主な用途：生活安心報知、徘徊お知らせシステム（エリア確定用）・設置場所：屋内の天井面、壁面（1個用スイッチボックス対応）・電源：DC9V〜28V（極性なし・無極性）・特記機能：レンズ交換（面型/立体型）、検知メモリー機能搭載、感度調整機能■ この製品が向いている用途・環境・高齢者専用住宅や介護施設での安否確認（生活安心報知）・病院の個室やトイレにおける離床・動作のリアルタイム検知・徘徊防止システムにおける特定の動線・エリアの通過確認・機械的な動作音がしないため、夜間の静穏性が求められる環境■ 導入前に必ずご確認ください・本センサーは「温度の変化（動体）」を検知します。完全に静止している対象は検知できません。・ガラス越しやアクリル板越しでは遠赤外線が遮断されるため、検知は不可能です。・エアコンの吹き出し口の正面や、急激な温度変化が起こる場所への設置は避けてください。・AC100Vの家庭用コンセントに直接接続はできません。DC電源（9V〜28V）が必要です。■ HM-370が選ばれる理由、充実の特長1. 高精度パッシブインフラレッド（PIR）方式を採用背景環境と人体の放出する遠赤外線エネルギーの差分を検知するPIR方式を採用。センサー自らが電波を照射しない「受動型」のため、他の医療機器や電子機器への干渉を極限まで抑えつつ、確実な人の動きの把握が可能です。病院や介護現場でも安心してお使いいただけます。2. 設置環境に合わせて選べる2種類のレンズを標準付属出荷時に装着されている「Wレンズ（面型・10本）」に加え、空間全体を広範囲にカバーする「Mレンズ（立体型・26本）」を同梱。トイレや浴室前などの特定ポイントの監視から、居室全体の動きを捉える用途まで、この1台で柔軟に使い分けが可能です。3. 動線に最適化できる「Cポジション」「Pポジション」設定カバーの取り付け向きを180度変えるだけで、横切り動線に強い「C（クロスポジション）」と、正面からの接近に強い「P（パラレルポジション）」を切り替え可能。廊下や入口など、設置場所の形状に合わせて最適な検知感度を維持できます。4. 発報元を一目で特定できる「検知メモリー機能」複数のセンサーを設置している環境で、どのセンサーが反応したかを後から視覚的に確認できるメモリー機能を搭載しています。検知後、本体LEDが点滅・点灯を繰り返すオートリセット動作により、管理者の巡回時における効率的な見守り運用を強力にサポートします。5. 施工ミスを防ぐ「極性なし電源」と「端子式接続」DC9V〜28Vの幅広い電源電圧に対応。電源入力に極性がない（無極性）ため、現場での結線ミスによる基板破損リスクを大幅に低減。施工業者様にとっても扱いやすい、プロユースのBtoB設計です。6. 誤作動を防ぐための徹底した現場対応設計不要な検知エリアを物理的にカットできる「エリアマスクシート」が付属。さらに、配線穴からの虫の侵入を防ぐ「防虫用スポンジ」を採用するなど、実際の運用現場で発生しがちなトラブル要因を設計段階から徹底して排除しています。7. 施設に溶け込む薄型ドームデザイン清潔感のあるホワイトを基調としたシンプルな意匠。厚みを抑えた薄型設計により、居室のデザインを損なうことなく設置できます。検知表示も目に優しい緑色LEDを採用しており、居住者や患者様の心理的負担を軽減します。■ 施工・設置に関する重要ガイドHM-370は最大3.0mの高さまで設置可能です。壁面への直接設置はもちろん、標準的な1個用スイッチボックスへの取り付けにも対応しています。【設置時のチェックポイント】・ウォームアップ時間：電源投入後、約1分間はLEDが点滅し待機状態となります。この間は検知出力されません。・ポジション設定：横切る動きが多い場合は「C」、センサーに向かう動きが多い場合は「P」にカバーをセットしてください。・接点出力切替：内部のDIPスイッチ（3番）により、a接点（メイク）とb接点（ブレイク）を現場で即座に切り替え可能です。・防虫対策：施工時は付属の防虫スポンジを必ず使用し、配線口からの虫や埃の侵入を確実に遮断してください。■ 詳細製品仕様項目内容品名 / 品番人の動きセンサー / HM-370検出方式パッシブインフラレッド方式検知エリア（Wレンズ）面型：最大取付高さ3m、10本（5対） ※標準装着検知エリア（Mレンズ）立体型：最大取付高さ3m、26本（13対） ※付属品電源電圧DC9V 〜 28V （極性なし・無極性）消費電流15mA以下検知出力無電圧半導体接点（a接点 / b接点切替式）接点動作：ワンショット動作（約2秒）接点容量：AC/DC 24V 0.25A以下（抵抗負荷）検知表示灯緑色LED：検知時点灯（設定スイッチでON/OFF可能）検知メモリー機能検知後3分間点滅、その後47分間点灯するオートリセット動作（切替式）エリア調整機能プリント基板スライド方式：最大12度（3ピッチ調整）使用可能周囲温度-10度 〜 +50度（結露なきこと）設置場所屋内の天井面、壁面（1個用スイッチボックス対応）質量約120g外形寸法幅91mm × 高さ120mm × 奥行26mm外観本体：AES樹脂（ホワイト）■ よくある質問（FAQ）Q：DC電源にプラス・マイナスの極性はありますか？A：いいえ、本製品は無極性電源入力に対応しています。プラス・マイナスを気にせず接続できるため、施工ミスを防げます。Q：ガラス越しに人を検知することはできますか？A：できません。遠赤外線エネルギーはガラスやアクリルを透過しない性質があるため、窓や仕切り越しには反応しません。Q：ペットが動いた場合でも反応してしまいますか？A：はい。一定以上の温度差がある動体であればペットも検知します。エリア調整ネジでセンサーの角度を上げ、床面付近を検知対象から外すなどの物理的な調整を行ってください。Q：LEDがずっと点滅していますが故障でしょうか？A：故障ではありません。電源投入直後の約1分間は「ウォームアップ中」のため点滅します。また、メモリー機能がONの場合は、検知後一定時間点滅・点灯を継続する仕様です。Q：a接点とb接点の切り替えは現場で可能ですか？A：はい。本体内部にあるDIPスイッチの3番を切り替えるだけで、簡単に設定変更が可能です。Q：最大で何メートルまで設置が可能ですか？A：取付高さの限界は3.0mです。これ以上の高さに設置すると、検知感度が著しく低下したり、検知エリアが不足したりする原因となります。Q：夏場に検知が鈍くなることがあるのはなぜですか？A：PIR方式は周囲温度と体温の「差」を検知します。夏場に室温が30度を超えて体温（36度前後）に近づくと、そのエネルギー差が小さくなり、物理的に検知しにくくなる特性があります。Q：メモリー機能はどのような場面で活用しますか？A：複数の居室にセンサーを設置している場合、管理者が巡回した際に「どの部屋でセンサーが反応したか」を一目で把握するために使用されます。Q：家庭用のAC100Vコンセントから直接電源は取れますか？A：直接は取れません。DC9V〜28Vを出力するACアダプターや、専用の電源ユニットを別途ご用意いただく必要があります。Q：付属の防虫スポンジは必ず装着しなければなりませんか？A：はい。配線穴から侵入した虫が基板をショートさせたり、センサー窓を塞いで誤作動・故障の原因になることを防ぐため、必ず装着してください。【メーカー保証・サポートについて】TAKEX（竹中エンジニアリング）は、国内トップクラスのシェアを誇るセキュリティ機器メーカーです。本製品は長年の現場フィードバックに基づき、堅牢な設計と高い検知精度を両立しています。業務用として、長期間安定して見守りシステムを運用したい場合に最適な選択肢となります。HM-370は、面型と立体型の2種類の検知エリアに対応可能なパッシブインフラレッド方式を採用した人感センサーです。Mレンズを標準付属し、用途に応じて柔軟にエリア設定ができ、最大取付高さは3m。居室や廊下などの天井面・壁面にすっきりと設置できるコンパクトな薄型デザインです。検知表示には視認性の高い緑色LEDを採用し、居住空間にも違和感なく設置可能。徘徊お知らせや生活安心システムに最適な構成をサポートします。
