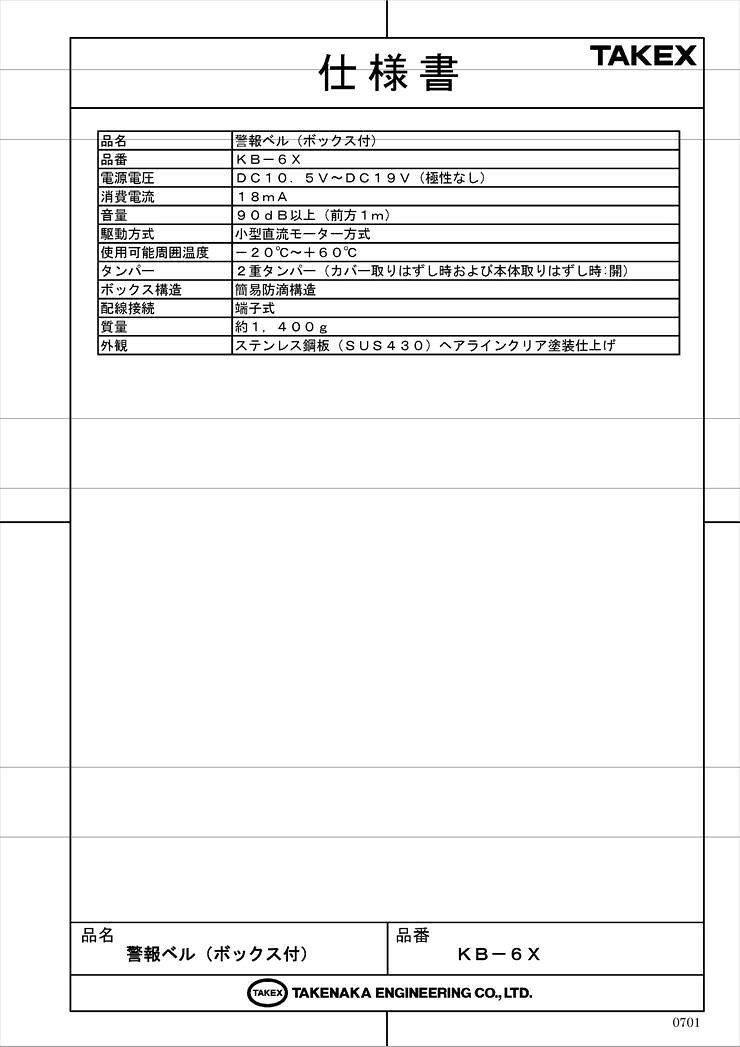

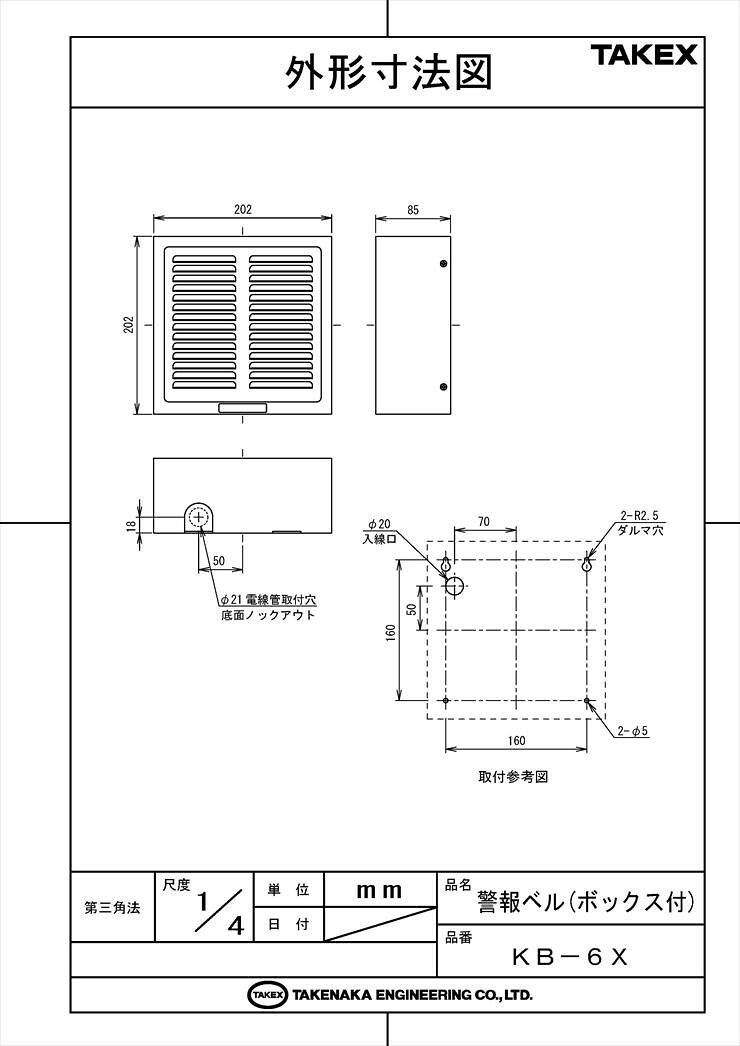

TAKEX（竹中エンジニアリング）正規取扱店 KB-6X ボックス付警報ベル（防滴・防護構造／ステンレス製）■ 侵入者を強力な音圧で威嚇するプロ仕様の警報ベルKB-6Xは、堅牢なステンレス製ボックスに保護された、プロフェッショナル仕様の物理打撃式警報ベルです。電子ブザー音とは一線を画す「物理的なベル打撃音」を採用しており、広範囲に異常を知らせるだけでなく、侵入者に対して強力な心理的圧迫を与えます。セキュリティシステムの最終報知セクションとして、屋外資材置場、工場、倉庫、店舗の防犯に最適です。■ 主な特徴・スペック概要◆ 型番： KB-6X◆ 方式： 小型直流モーター駆動・物理打撃方式◆ 材質： ステンレス鋼（SUS430）ヘアラインクリア塗装仕上げ◆ 音量： 90dB以上（前方1m／ベル正面）◆ 設置場所： 屋外（壁面・柱などへの取付対応）◆ 電源： DC10.5V〜DC19V（極性なし・無極性）◆ 外形寸法： 幅202mm × 高さ202mm × 奥行85mm■ KB-6Xが選ばれる7つのポイント1. 環境ノイズに強いハイ・パワー・サウンド電子合成音とは異なる、物理的なベル打撃方式を採用。90dB以上の強力な音量で侵入者を威嚇します。工場騒音や道路騒音がある環境下でも音が埋もれにくく、遠くまで明瞭に届く周波数特性を実現しています。2. 省電力・高効率なモーター駆動方式小型直流モーターにより物理的にベルを打撃する機構を搭載。消費電流はわずか18mA以下と非常に省電力ながら、強力なサウンド出力を可能にしています。電子回路に過度に依存しないため、電気的なノイズに対しても高い信頼性を備えています。3. ステンレス製SUS430採用の堅牢ボックス外装には耐久性に優れたステンレス鋼（SUS430）を使用し、ヘアラインクリア塗装を施しています。屋外設置における耐食性と美観を両立し、過酷な環境下でも長期にわたって機能を維持するプロフェッショナル仕様の外郭です。4. いたずらを防ぐ防滴・防護構造前面部には「2重ルーバー構造」を採用。外部から針金や棒を差し込まれる等のいたずらを防止しつつ、雨やほこりの侵入を防ぎます。屋外の雨掛かりのある場所でも安心して運用できる設計です。5. 安全性を高める2重タンパースイッチ搭載ボックスの前面カバーを開けられた場合はもちろん、本体ごと壁面から取り外された際にも警報信号を出力する「2重タンパー」機能を標準搭載。システム自体の無効化を狙う破壊行為に対しても確実に反応し、異常を知らせます。6. 施工ミスを防ぐ無極性電源入力電源入力部にはブリッジダイオードを内蔵しており、プラスマイナスの極性を問わず接続可能です。現場での結線ミスによる機器故障リスクを排除し、スムーズかつ確実な施工をサポートします。7. あらゆる場所に馴染むシンプルデザイン堅牢性を追求しながらも、設置場所を選ばないシンプルで飽きのこないスクエアデザインを採用。オフィスビルから工場、一般店舗まで、景観を損なうことなくセキュリティの存在感を高めることができます。■ おすすめの用途・事務所、店舗、住宅の侵入警報報知に・工場、倉庫、物流センターの非常事態告知に・屋外資材置場や駐車場での防犯・威嚇用として・重要施設の外周警戒システムの一環として■ 施工・設置に関するガイドライン本機の性能を最大限に引き出すため、以下の内容を確認して施工を行ってください。 確認項目 詳細内容と注意点 推奨設置高さ 地上高2.5m〜3.5m。周囲に音を遮る障害物がない位置への設置を推奨します。 配線保護 JIS鋼製電線管（呼び19）に対応したノックアウト穴を利用し、配線を露出させない施工が可能です。 取付ピッチ 160mmの間隔で垂直に固定してください。付属のタッピングネジを使用して強固に固定します。 配線処理 ベルの打撃可動部に配線が接触すると故障の原因となります。必ず付属の電線クランプで固定してください。 ■ 故障かな？と思ったら（トラブルシューティング） 現象 推定原因 処置・確認事項 全く鳴らない 電源電圧の不足、または無供給 本機端子台でDC10.5V以上が確保されているかテスター等で測定してください。 異音はするが鳴らない 内部アームの固着、異物混入 ベル周辺に虫の巣やゴミ、または配線の接触がないか目視で確認してください。 音が濁る・小さい ベル固定の緩み、配線接触 ベル中央のナットを増し締めしてください。また配線がベルに触れていないか確認してください。 タンパー異常が出る カバーの浮き、壁面の凹凸 カバー固定ネジ4箇所を均等に締め、ベースが水平に固定されているか確認してください。 ■ 製品仕様詳細 品名 警報ベル（ボックス付） 品番 KB-6X 電源電圧 DC10.5V 〜 DC19V（無極性） 消費電流 18mA以下 音量 90dB以上（前方1m） 駆動方式 小型直流モーター方式（物理打撃式） タンパー出力 2重タンパー機能付（b接点／30V(AC/DC) 0.5A以下） 使用可能周囲温度 −20℃ 〜 ＋60℃（氷結なきこと） 設置場所 屋外・屋内（壁面・柱等の造営材） 配線接続 端子式（セルフアップ端子） 質量 約1,400g 材質・仕上げ ステンレス鋼板（SUS430）ヘアラインクリア塗装仕上げ 外形寸法 W202 × H202 × D85 (mm) ■ よくあるご質問（FAQ）Q：市販のDC12V ACアダプターで使用できますか？A：はい、定格電圧がDC10.5V〜DC19Vの範囲内であれば使用可能です。電流容量が18mA以上確保できる電源をご用意ください。Q：電源のプラスマイナスを逆に接続してしまいましたが、故障しますか？A：本機は無極性設計（ブリッジダイオード内蔵）のため、極性を問わず動作します。逆接続による故障の心配はありません。Q：屋外の雨が直接当たる場所に設置しても大丈夫ですか？A：はい。簡易防滴構造を採用しているため、屋外壁面への設置に対応しています。ただし、完全水没するような場所や、下から水が吹き上がる場所は避けてください。Q：音量は調整できますか？A：本機は物理打撃方式のため、本体に音量調整機能はございません。常に最大音量（90dB以上）で鳴動します。Q：タンパー出力はどのように接続すればよいですか？A：b接点（常時閉）出力です。警報コントローラー等のタンパー入力端子に接続してください。カバーを開けたり本体を外したりすると回路が開き、異常を検知します。Q：電子ブザーと比べてメリットは何ですか？A：物理的にベルを叩く音は非常に通りやすく、心理的な緊急性を強く煽ります。ノイズの多い現場でもはっきりと聞こえるため、高い威嚇効果を発揮します。Q：2重タンパーとは具体的に何を検知しますか？A：「前面カバーが開けられた時」と「壁面から本体が引き剥がされた時」の2パターンを同時に監視します。機器自体の盗難防止にも役立ちます。Q：ステンレスなのにサビが発生することはありますか？A：SUS430は耐食性に優れますが、鉄粉を含む埃が付着して放置されると「もらいサビ」が発生することがあります。美観を保つため定期的な清掃を推奨します。Q：配線管を直接つなぐことはできますか？A：はい。本体上下にJIS鋼製電線管「呼び19」に対応したノックアウト穴があります。露出配線時に配線保護管を直接接続する施工が容易です。Q：製品の寿命・耐用年数はどのくらいですか？A：設置環境によりますが、モーターブラシの摩耗やグリスの経年変化を考慮し、メーカーでは約10年を目安とした更新を推奨しております。※製品の仕様および外観は、改良のため予告なく変更することがあります。あらかじめご了承ください。発売元：竹中エンジニアリング株式会社（TAKEX）ボックス付警報ベル KB-6Xは、侵入者威嚇や防犯対策に欠かせないセキュリティシステム用の警報ベルです。屋外設置や屋内設置に対応し、高耐久ステンレススチールボディと防滴構造で異常検知や防護対策を強化。安全対策や侵入防止に有効なハイパワー音量で周囲通知が可能です。モーター方式を採用し故障が少なく省電力。2重タンパースイッチで警報信号を送信し、簡単設置と安心を両立します。コンパクトながら軽量設計で屋外対応のため、セキュリティ強化や保護性能に優れています。威嚇音で確実に侵入者を警戒させ、様々な場所で頼れるボックス付ベルです。
