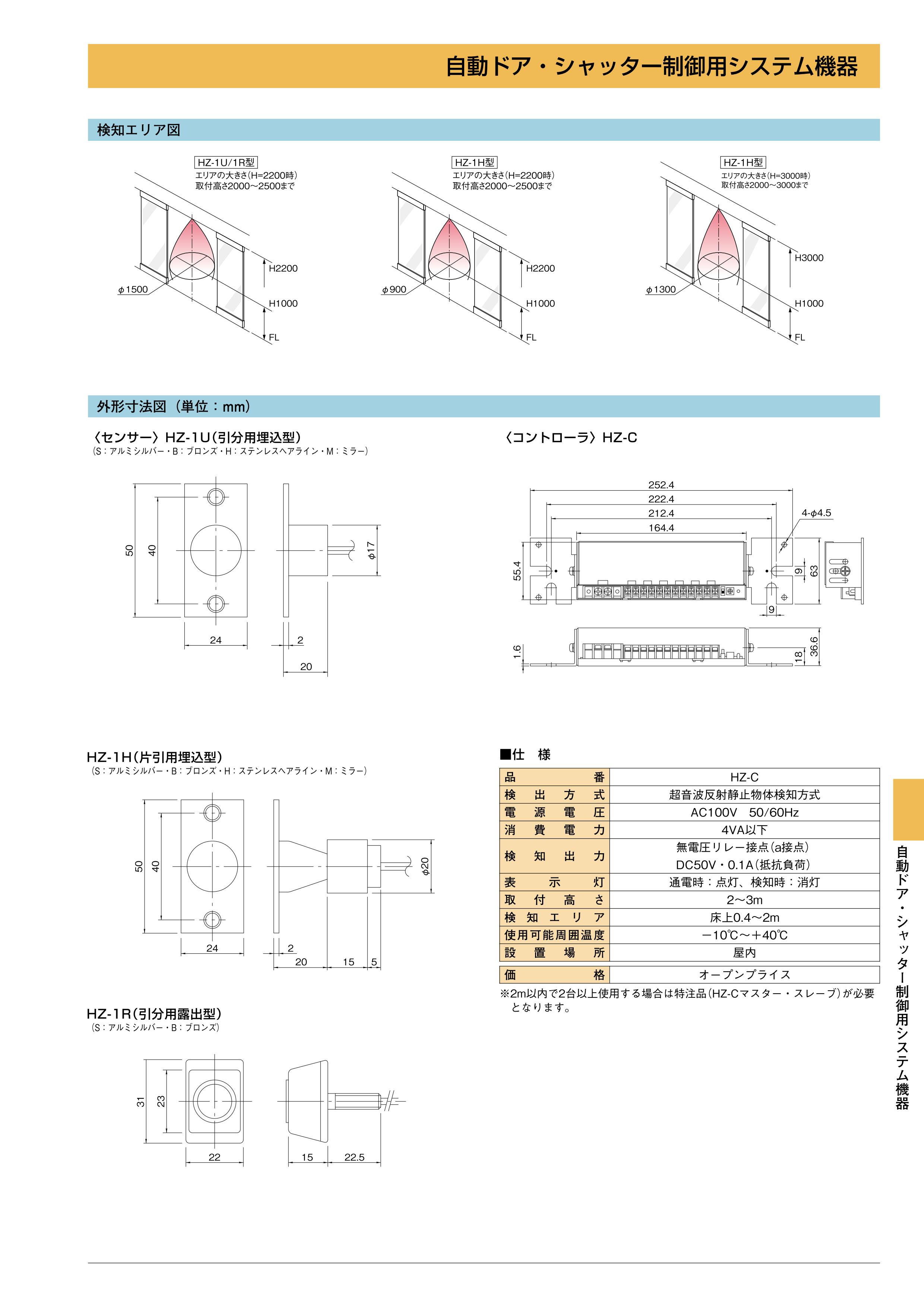

自動ドアの安全性を極める。高精度「静止物体検知」超音波センサー HZ-1U(B)自動ドア付近での「立ち止まり」による挟み込み事故を防ぐ、最高峰の安全対策ソリューション。マイコン制御の超音波テクノロジーが、大切な歩行者の安全を守ります。高級感漂うブロンズカラーの埋込型デザインは、一流ホテルやオフィスビルのエントランスに最適です。【商品概要】HZ-1U(B)は、マイコン制御による「超音波反射静止物体検知方式」を採用した、自動ドア専用の高精度安全センサー（補助センサー）です。従来の赤外線方式では検知が難しかった「完全に静止している人物」や「ベビーカー」「車椅子」なども、音波の反射によって確実に捉え続けます。立体的な検知エリアを形成するため、円形ドアや特殊な形状の開口部でも死角を最小限に抑えた安全対策が可能です。■ 主要な製品特性・検知方式：超音波反射静止物体検知方式（マイコン制御）・設置形状：意匠性に優れた「埋込型」・カラー：高級感のある「ブロンズ塗装」・取付高さ：2.0m ～ 2.5m（標準的なエントランスに対応）・必須機器：動作には別売の「超音波センサーコントローラー HZ-C」が必要です。■ この製品が選ばれる理由・向いている用途◆ 円形自動ドアの安全確保に特殊なカーブを持つ円形ドアの動きに合わせて、確実な安全エリアを確保したい現場に最適です。◆ 高級エントランスの意匠性維持にわずか幅24mmのコンパクトなブロンズプレート仕様。サッシに埋め込むため、建物のデザインを損ないません。◆ 静止体の確実な検知が必要な現場にドア付近で立ち止まる可能性が高い病院、福祉施設、ベビーカー利用の多い商業施設などで真価を発揮します。◆ 外乱光の影響を受けやすい場所に西日や強烈な照明、床面の反射など、赤外線センサーが苦手とする環境下でも安定して動作します。【ご購入前に必ずご確認ください】本製品は、外部からの起動入力（親センサーなど）を受けてから監視を開始する「補助センサー」です。防犯用や、ドアを開けるための「起動用メインセンサー」としてはご使用いただけません。また、必ず専用コントローラー「HZ-C」と組み合わせてご使用ください。■ HZ-1U(B)の優れた5つの特長1. 「静止体」を逃さない超音波テクノロジー超音波の物理的な反射を利用し、マイコンがその波面変化を高度に分析。ドアの前で動かずに立ち止まっている人物や、温度変化のない無機物（ベビーカー、シルバーカー、荷物等）も確実に検知し続け、ドアによる挟み込みを未然に防ぎます。2. 美観を大切にする埋込型デザインサッシの無目（ムク）や方立に埋め込んで設置するタイプです。露出部分が少ないため、エントランスの開放感を邪魔しません。重厚感のあるブロンズ塗装は、木目調のサッシや真鍮素材を用いた高級感のある建築デザインによく馴染みます。3. 環境の変化に左右されない安定性光ではなく「音」を使うため、歩行者の衣服の色（黒い服など）や材質、周囲の明るさ、床面の材質に影響を受けません。マイコンが環境を学習し、風や外乱ノイズ、温度変化をリアルタイムで監視・補正するため、誤動作の少ない運用が可能です。4. 立体的な検出エリアで死角をカバー光軸による点や線の検知とは異なり、立体的な超音波の塊（エリア）を形成します。これにより、従来のセンサーではカバーしきれなかった足元付近や、複雑な開口部形状における死角を大幅に減少させます。5. 複数設置時の干渉防止機能（同期機能）風除室などで複数のセンサーが近接して設置される場合でも、専用コントローラー間で同期接続を行うことで、超音波同士の干渉（クロストーク）による誤動作を完全に防止できます。■ 施工・設置に関する重要ガイド【1. 取付位置の準備】サッシに直径22mmの本体挿入用穴を加工してください。取り付け用のネジ穴は、上下40mmピッチでM4ネジ用のタップ加工が必要です。加工時のバリはケーブルを傷つける原因となるため、丁寧に除去してください。【2. 取付高さの厳守】本製品の設計性能をフルに発揮させるため、取付高さは必ず 2.0m ～ 2.5m の範囲内に収めてください。これ以外の高さに設置すると、検知エリアが極端に狭くなったり、逆に床を検知し続けて動作しなくなる恐れがあります。【3. 専用ケーブルの取り扱い】本体には3mの専用ケーブルが直付けされています。このケーブルは信号の整合性を保つための特殊な仕様となっており、切断は厳禁です。長さが余る場合は、サッシ内部の余裕スペースで束ねて保管してください。■ 設置環境に関するチェックリスト項目制限事項と対応策植木・観葉植物葉の揺れを動きとして検知したり、超音波を吸収してしまう性質があります。検知エリア内には置かないようにしてください。雨・雪の吹き込み送受波部に水滴が付着すると超音波が正しく発信・受信できず誤動作します。必ず雨のかからない屋内環境でご使用ください。のれん・カーテン超音波を遮断したり、風で揺れることで誤検知の原因となります。これらが動く範囲にエリアが重ならないよう注意してください。隣接設置複数の超音波センサーを並べる場合は、必ずコントローラー間の同期配線を行ってください。■ 製品仕様詳細HZ-1U(B) スペック表品番HZ-1U(B)検出方式超音波反射静止物体検知方式外観形状埋込型（専用プレート付属）カラーブロンズ塗装（メタリック調）取付高さ2.0m ～ 2.5m有効検出範囲床上 0.4m ～ 1.9m（取付高さによる）使用環境温度-10℃ ～ +50℃（結露なきこと）設置場所屋内専用プレート寸法W24 × H50 × D2 mm埋込深さ20mmケーブル長3m（本体直出し）■ よくあるご質問（FAQ）Q：このセンサーだけで自動ドアを動かせますか？A：いいえ、本製品単体では動作いたしません。信号を制御するための専用コントローラー「HZ-C」が必ず1台必要です。併せてお買い求めください。Q：ドアが開くためのスイッチとして使いたいのですが。A：本製品は、ドアが閉まる際に人を挟まないための「補助・安全用センサー」です。ドアを開けるための「起動センサー」としては、赤外線センサーやタッチスイッチをご使用ください。Q：ケーブルが長すぎるので短く切ってもいいですか？A：切断は絶対にしないでください。電気的な特性が変わり、検知感度が不安定になったり、故障の原因となります。Q：シルバーのサッシに合いますか？A：本製品は「ブロンズ」カラーです。シルバーのサッシには標準モデルの「HZ-1U（シルバー）」をおすすめいたします。Q：黒いコートを着た人でも検知しますか？A：はい、問題なく検知します。光の反射ではなく音の反射を利用しているため、服の色や素材による検知能力の低下はほとんどありません。Q：屋外の門扉に使用できますか？A：あいにく本製品は屋内専用です。雨滴や雪がセンサー表面に付着すると、超音波が遮断され、正常な検知ができなくなります。Q：2台並べて使う場合の注意点は？A：超音波同士が干渉しないよう、コントローラーHZ-Cの設定スイッチを調整し、同期配線を行ってください。詳しくは施工説明書をご確認ください。Q：感度が強すぎる、または弱すぎる場合の調整は？A：センサー本体には調整箇所はありません。接続先のコントローラー「HZ-C」にある感度調整ボリュームで設定を行ってください。Q：センサーが反応しているか確認するランプはありますか？A：意匠性を重視した設計のため、センサーヘッド自体にLEDは搭載されていません。動作確認はコントローラー側の表示灯で行ってください。Q：定期的にお手入れは必要ですか？A：センサーの穴にホコリやゴミ、クモの巣などが付着すると検知性能が落ちることがあります。定期的に乾いた柔らかい布で清掃することをお勧めします。※製品の仕様および外観は、改良のため予告なく変更することがあります。※本製品の施工には電気工学的な知識および自動ドアに関する専門知識が必要です。【通常在庫品】通常在庫品です。万一在庫切れの場合にはご連絡致します。
