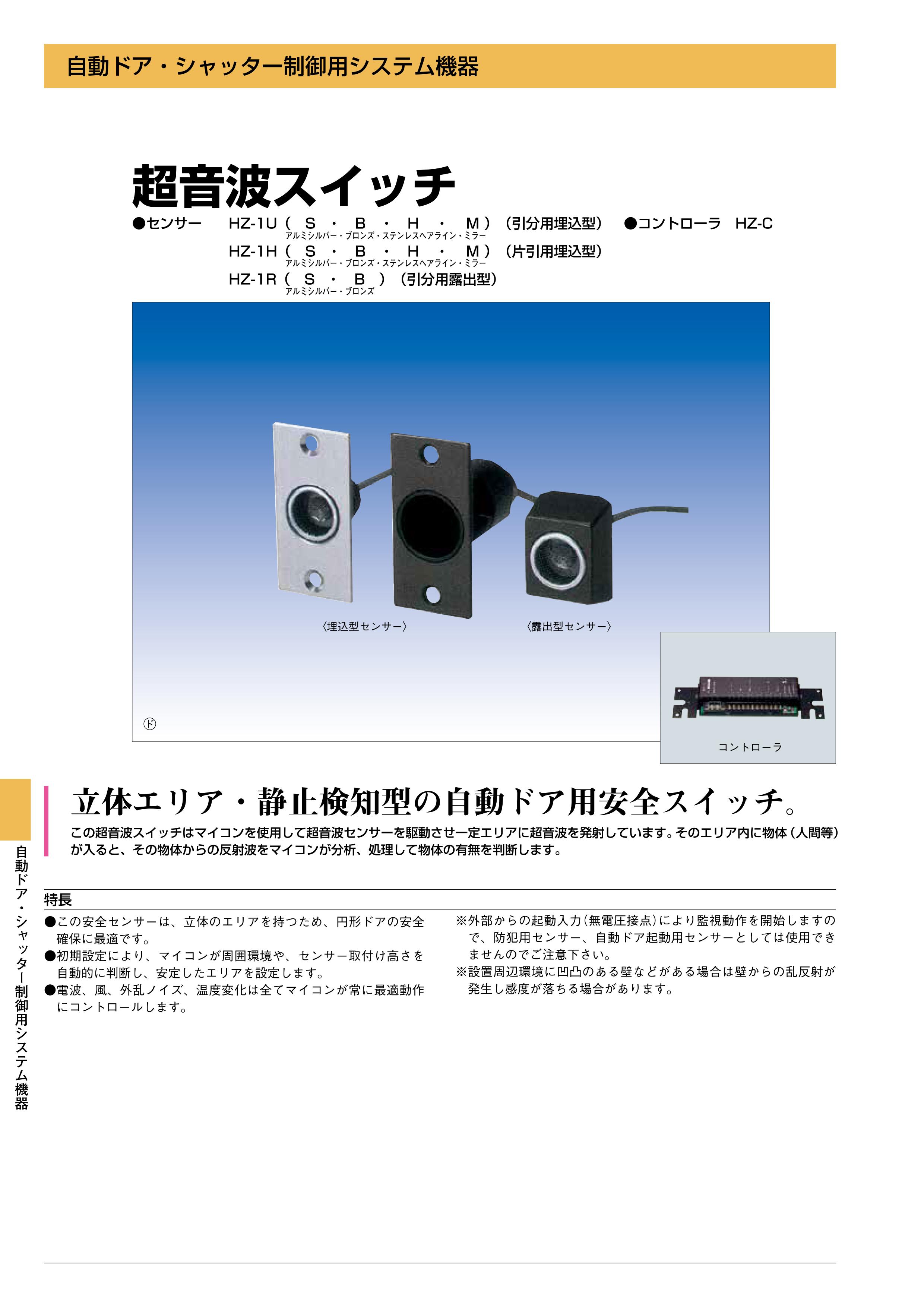

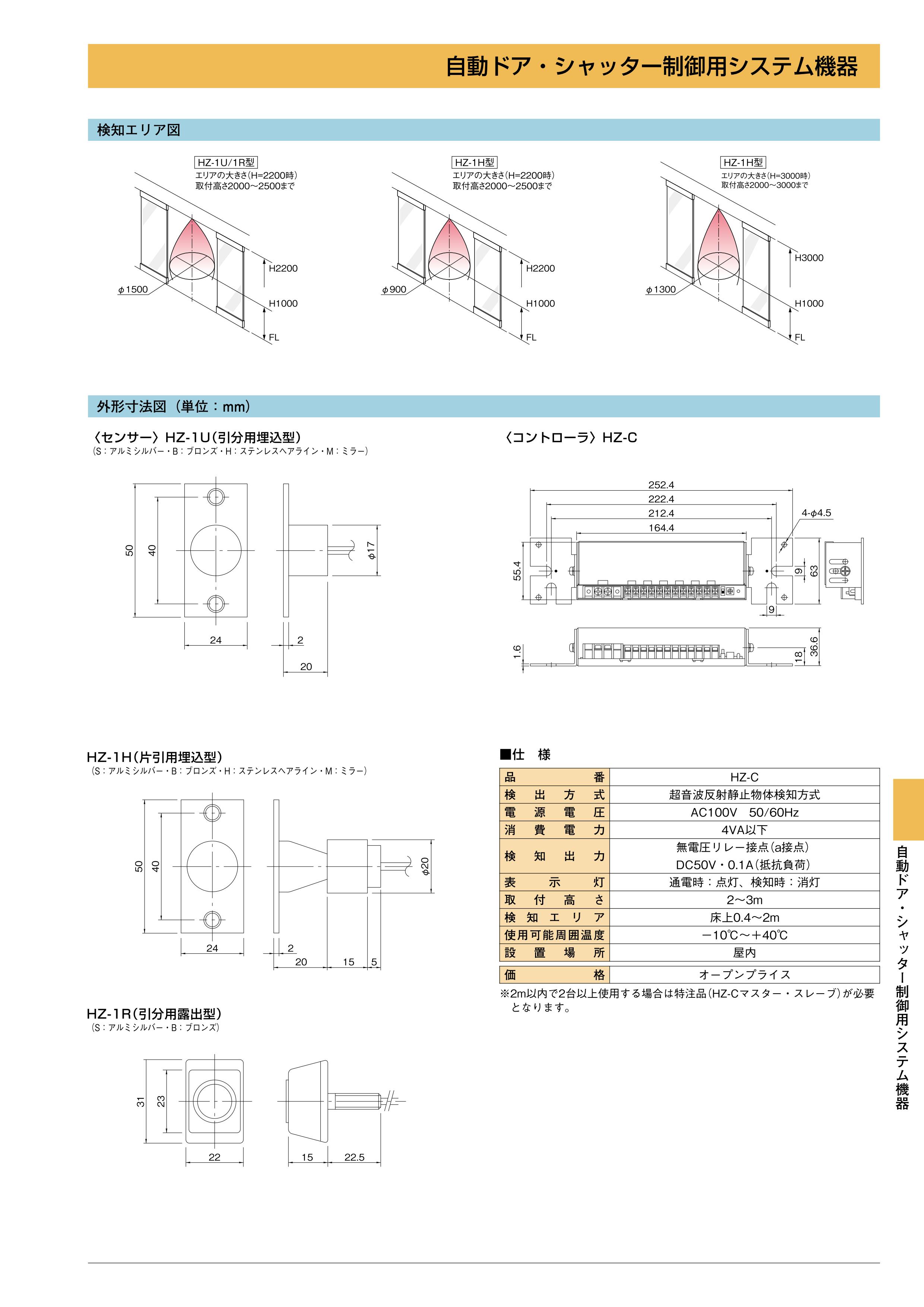

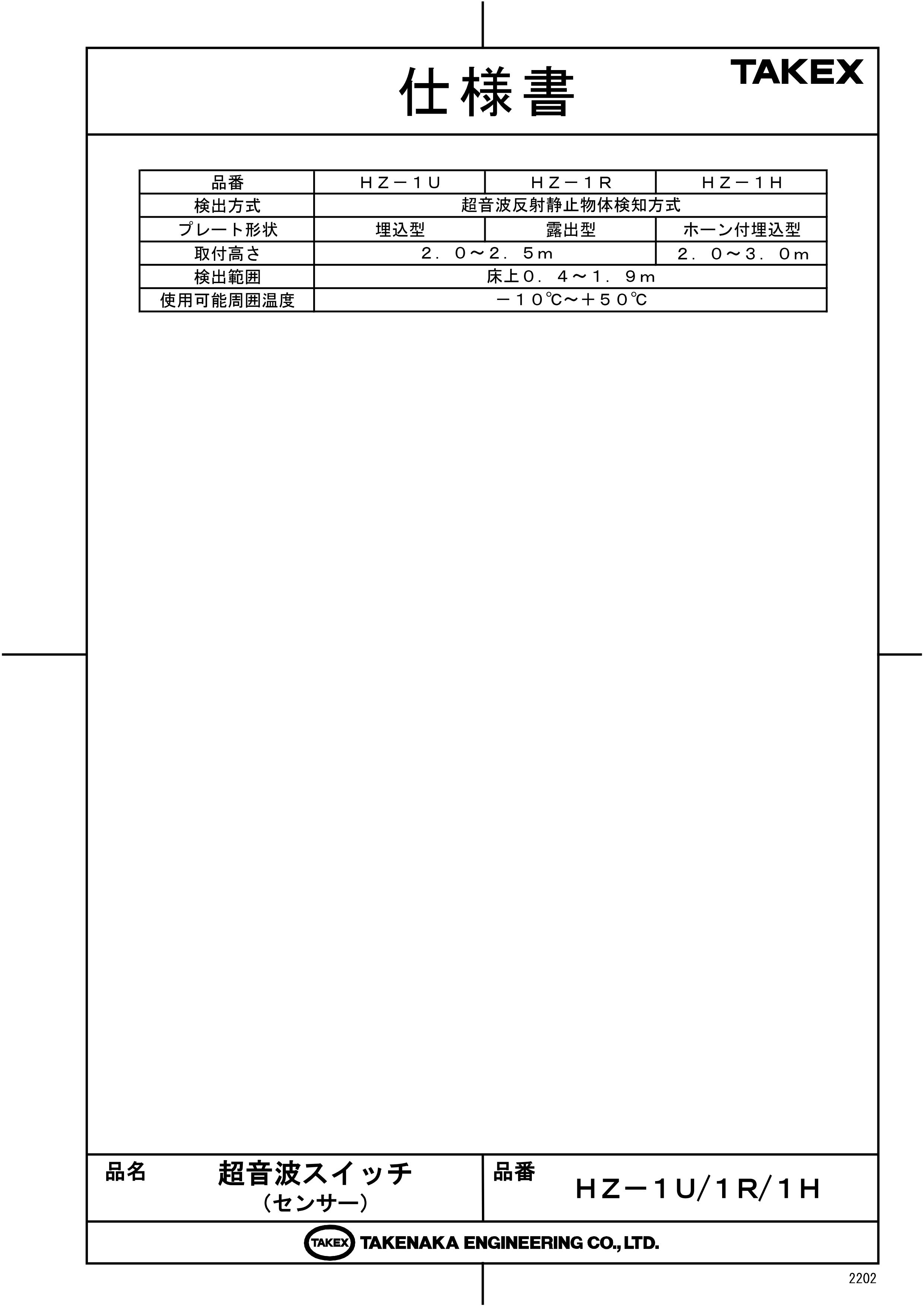

■ 竹中エンジニアリング（TAKEX） 自動ドア用安全スイッチ HZ-1U(S) アルミシルバー（引分用埋込型）【製品種別】・自動ドア用安全スイッチ（補助センサー）・超音波反射静止物体検知方式・引分用 埋込型デザイン・意匠性に優れたアルミシルバー仕上げ◆ 高性能マイコンが実現する「絶対に逃さない」安全管理HZ-1U(S)は、セキュリティ機器のトップメーカー「竹中エンジニアリング」が開発した、極めて信頼性の高い自動ドア用立体エリア安全センサーです。従来の赤外線方式センサーでは検知が困難であった「立ち止まっている人物」や「光を吸収する黒い衣服」に対しても、物理的な音波の反射を利用する「超音波方式」により、確実な検知性能を発揮します。自動ドアの閉まり込みによる事故は、ベビーカーや車椅子、あるいは荷物を持って立ち止まっている際に発生しがちです。本製品はそれらの静止物体を立体的に捉え続けることで、ドアの不意な閉動作を防止し、エントランスの安全性を劇的に向上させます。【本製品の主要スペック抜粋】・型番： HZ-1U(S)・検知方式： 超音波反射静止物体検知方式・取付位置： 無目（サッシ）への埋込設置・対応ドア： 引分ドア用・必要機器： 動作には専用コントローラー「HZ-C」（別売）が必要です◆ このような現場・用途に最適です・エントランスの意匠性を重視する施設　埋込型かつインジケーターレス設計のため、高級ホテルのロビーやオフィスビル等の外観を損ないません。・黒い床材や黒い衣服の通行者が多い環境　赤外線を吸収してしまう素材でも、超音波なら跳ね返るため、確実に検知が可能です。・車椅子やベビーカーの利用が多い公共施設　ドアウェイで動きが止まりやすい状況でも、静止検知機能により安全を確保します。・特殊な開口部や死角の補完　円形ドアや大型ドアなど、通常の起動センサーだけではカバーしきれない死角の監視に最適です。◆ HZ-1U(S) が選ばれる6つの革新的特長1. 超音波反射方式による圧倒的な「静止検知」能力センサーから発射された超音波が物体に反射して戻るまでの時間をマイコンが精密に解析。赤外線方式が得意としない「完全に動かない物体」に対しても、物理的な波の跳ね返りを利用するため、検知し続けることが可能です。2. 3Dマッピングによる立体的な監視エリア形成平面的な線での検知ではなく、超音波の拡散特性を活かした「コーン状の立体空間」を監視します。ドア周辺の死角を大幅に減少させ、人だけでなく手荷物やベビーカーなどの低い位置にある物体も捉え逃しません。3. マイコン制御による環境自動学習機能初期設定時にマイコンが周囲の壁や床の状況、取付高さを自動で学習。風、外乱ノイズ、温度変化などによる誤動作の原因を常に監視し、最適化を行う自己診断機能を搭載しているため、長期にわたり安定した動作を維持します。4. 意匠性を極めた「インジケーターレス」デザインセンサーヘッド側にLEDなどの発光部品を一切配置していません。アルミシルバーの美しいプレート仕上げにより、サッシ（無目・方立）に完全に溶け込み、エントランスの高級感を格上げします。5. 床面ノイズを排除する高度なアルゴリズム有効検出高さを「床上0.4m〜1.9m」の空間に限定。床面の細かな振動や水たまり、小さなゴミ、埃などの影響をノイズとして自動的にカットし、人間や車椅子のみを正確に判別して検知します。6. メンテナンス性に優れた長寿命設計アルミ製のフロントパネルは耐候性に優れ、サッシへのフラッシュマウント（埋込）設置により物理的な接触破損リスクも最小限に抑えられています。国内の過酷な使用環境下で磨かれた耐久性を誇ります。◆ 施工・導入に関する重要なご注意事項【！警告！ ケーブル切断厳禁】センサー本体から出ている3mの専用ケーブルは、絶対に切断したり、短く加工したりしないでください。このケーブルの長さを含めて工場出荷時に感度調整（インピーダンス調整）を行っております。切断すると正常に検知できなくなるだけでなく、復旧不能な故障の原因となります。余ったケーブルはサッシ内部等で大きく束ねて収納してください。◆ 施工ガイド・チェックリストチェック項目詳細基準と施工上の注意点取付高さ床面から 2.0m 〜 2.5m の範囲を必ず守ってください。サッシ加工本体挿入用にΦ22mmの穴あけ、固定用に40mmピッチのM4タップ加工が必要です。隣接干渉対策複数台を近接して設置する場合、コントローラー間で「同期配線」を行う必要があります。コントローラー本製品単体では動作しません。必ず別売の専用コントローラー HZ-C をご用意ください。◆ 製品仕様詳細品番HZ−1U(S)検出方式超音波反射静止物体検知方式プレート形状埋込型（引分ドア用）プレート材質/色アルミシルバー取付高さ2．0m 〜 2．5m検出範囲（高さ方向）床上 0．4m 〜 1．9m の空間使用可能周囲温度−10℃ 〜 ＋50℃（結露なきこと）設置場所屋内専用（雨や雪のかからない場所）外形寸法幅 24mm × 高さ 50mm × 厚さ 2mm（プレート部）深さ 20mm（本体埋込部）付属ケーブル長さ 3m（本体直出し・切断不可）付属品サッシネジ (4×10) × 2本◆ よくある質問（FAQ）Q：このセンサーだけで自動ドアを動かせますか？A：いいえ。本製品はあくまで「安全確保用（補助センサー）」です。ドアを開けるための「起動用センサー」としてはご使用いただけません。また、動作には別途「コントローラー HZ-C」が必ず必要です。Q：黒い服や黒い傘を持った人でも検知できますか？A：はい。赤外線方式と異なり、光の反射率に依存しない「音波（超音波）」を利用しているため、色に関係なく高い精度で検知が可能です。Q：配線が長すぎるので切っても良いですか？A：絶対に切断しないでください。本製品はケーブルの長さを含めて精密な感度調整を行っております。切断すると、コントローラー側で正常な調整ができなくなります。Q：屋外の門扉などの自動ドアに使えますか？A：本製品は屋内専用です。雨や雪、強風が直接かかる場所では、超音波が遮断されたり乱れたりするため、誤動作や故障の原因となります。Q：センサーヘッドに確認用のランプがついていませんが？A：本製品はエントランスの意匠性を損なわないよう、ヘッド部を無灯火（インジケーターレス）に設計しています。動作確認はコントローラー「HZ-C」側の表示灯にて行ってください。Q：風で揺れるカーテンや「のれん」があっても大丈夫ですか？A：超音波は揺れる物体を「動体」として捉え続けてしまうため、ドアが閉まらなくなる原因となります。検知エリア内に揺れ動く物体を置かないよう設置場所をご検討ください。Q：取付高さが3m以上ある場所でも使えますか？A：推奨取付高さは 2.0m 〜 2.5m です。3m以上の高さになると、床面付近まで超音波が十分に届かず、正常な検知ができないリスクが高まります。Q：メンテナンスは必要ですか？A：センサーの開口部に埃や小さな虫、蜘蛛の巣などが詰まると、超音波の送受波が妨げられ感度が低下します。定期的（半年に一度程度）に乾いた柔らかいブラシ等で清掃することをおすすめします。Q：車椅子がエリア内で長時間止まっていても検知し続けますか？A：はい。静止物体検知方式ですので、エリア内に物体が存在する限り検知信号を出力し続け、安全を確保します。Q：施工中に火花や金属粉がかかっても大丈夫ですか？A：故障の原因となります。サッシの穴あけ加工時の切り粉などがセンサー内部に入らないよう、加工後の清掃とバリ取りを徹底した上で取り付けてください。※本製品はプロ向けの商品です。設置・交換にはサッシへの穴あけ加工および配線知識が必要です。※竹中エンジニアリング製品は、その高い信頼性から日本国内の数多くのビル、マンション、店舗で採用されています。【通常在庫品】通常在庫品です。万一在庫切れの場合にはご連絡致します。
