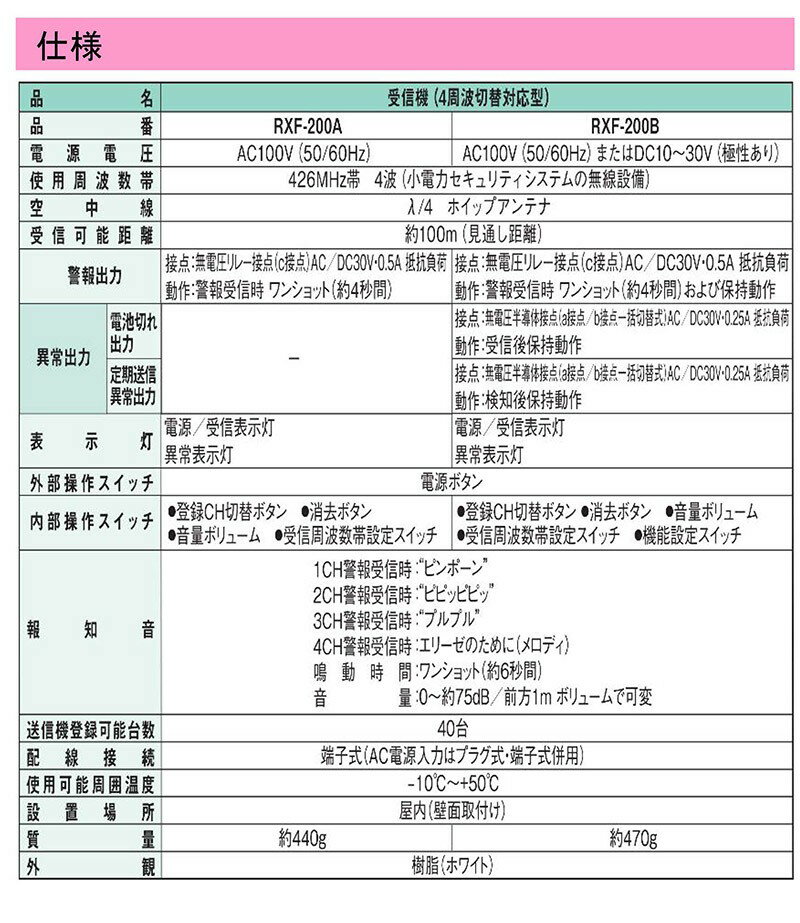

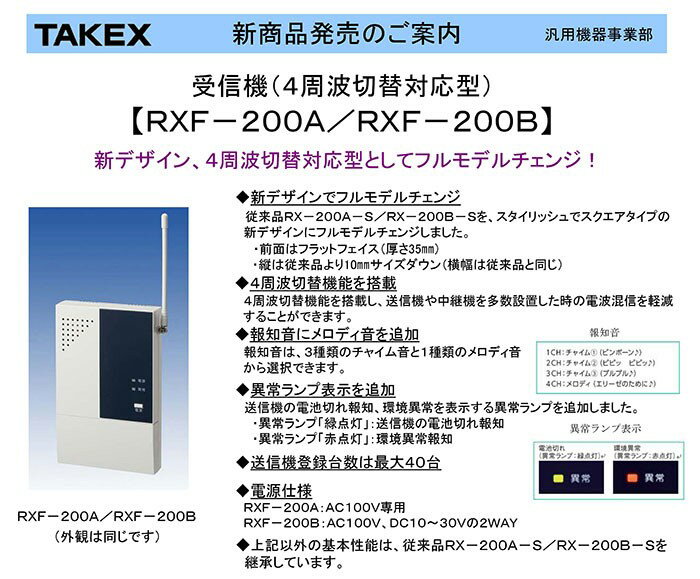

■TAKEX（竹中エンジニアリング）／小電力型ワイヤレスシステム／4周波切替対応型／屋内壁面取付用4周波切替対応型 受信機 RXF-200BRXF-200Bは、日本のセキュリティ現場で絶大な信頼を誇るTAKEX（竹中エンジニアリング）製の高機能ワイヤレス受信機です。従来のワイヤレスシステムにおける課題であった「電波混信」や「送信機の管理不足」を解消するため、4周波切替機能と独立した異常出力を搭載しました。防犯・監視システムはもちろん、ナースコール、設備異常の遠隔監視、入退室管理など、高度な信頼性が求められるプロフェッショナルな現場に最適な一台です。【製品の主要構成】・型番：RXF-200B・製品名：4周波切替対応型 受信機・最大登録台数：送信機40台まで・電源仕様：AC100V または DC10～30V（2WAY電源対応）・主な用途：業務用防犯、介護・ナースコール、工場の設備監視、店舗の呼出システム■RXF-200Bが選ばれる理由・特長1. 4周波切替機能で電波干渉を物理的に回避426MHz帯の周波数を4つのチャンネル（F1～F4）から選択して設定可能です。同一エリア内で複数のワイヤレスシステムを構築する場合や、近隣の電波干渉が懸念される場所でも、周波数を切り替えることで安定した通信を確保できます。多台数の送信機を設置する大規模施設において、非常に重要な機能です。2. 現場のインフラに合わせたデュアル電源仕様本機はAC100Vのコンセント給電だけでなく、DC10V～30Vの直流電源にも対応しています。警備用コントローラや制御盤からの電源供給（DC駆動）と、一般的なコンセントからの供給（AC駆動）を、設置環境に合わせて選択できるため、施工の柔軟性が大幅に向上します。（※ACとDCの併用はできません）3. メンテナンス性を高める「独立した異常出力」「警報出力」とは別に、「電池切れ出力」と「定期送信異常出力」を個別に装備しています。送信機のバッテリー低下や、万が一の故障・盗難による信号途絶を、警報とは別の信号として管理盤へ送信可能。現場へ行かなくても、メンテナンスが必要なタイミングを正確に把握できます。4. 運用の幅を広げる出力保持（ラッチ）モード信号受信時の動作を、一定時間（約4秒）だけ出力する「ワンショット」と、復旧信号を受信するまで出力を継続する「保持」から選択可能。扉の閉め忘れ監視や、管理者が確認するまでアラートを維持したい運用など、現場のルールに合わせたシステム設計が可能です。5. ライフビート監視による死活管理送信機からの定期送信電波を常に監視。一定時間電波を受信できなかった場合に異常信号を出力します。電池切れだけでなく、機器の破壊や電波遮蔽による通信不能状態を即座に検知し、システムの信頼性を担保します。■導入前に確認したいチェックポイント・電源の接続：AC100VとDC電源を同時に接続すると故障の原因となります。必ずどちらか一方で運用してください。・設置場所：アンテナ付近に金属板や鉄骨があると電波到達距離が短くなります。できるだけ見通しの良い高所に設置してください。・周波数設定：受信機と送信機の周波数（F1～F4）を一致させる必要があります。設定が異なると信号を受信できません。・中継機の検討：標準の到達距離は約100m（見通し）ですが、複雑な建物構造の場合はTAKEX製の中継機の併用をおすすめします。■LEDインジケーター表示仕様（状態確認）表示灯名色・パターン状態の意味電源／受信緑点灯正常待機中（通電状態）電源／受信赤点灯警報信号を受信中電源／受信赤点滅受信感度不良（電波が不安定）電源／受信緑点滅定期送信異常（ライフビート異常）異常緑点灯送信機の電池切れが発生しています異常赤点灯環境異常（妨害電波を検知）■詳細スペック・製品仕様基本情報・電気仕様品名受信機（4周波切替対応型）品番RXF-200B電源電圧AC100V（50/60Hz） または DC10～30V（極性あり） ※併用不可消費電力／電流1.3W / 200mA使用周波数帯426MHz帯 4波（小電力セキュリティシステムの無線局）受信可能距離約100m（見通し距離） ※環境により異なります接点出力：警報無電圧リレー接点（c接点） AC/DC30V・0.5A以下動作：ワンショット（約4秒）または保持動作接点出力：電池切れ無電圧半導体接点（a/b接点切替） AC/DC24V・0.25A以下動作：受信後保持動作接点出力：定期送信異常無電圧半導体接点（a/b接点切替） AC/DC24V・0.25A以下動作：検知後保持動作報知音（4系統）1CH:ピンポーン / 2CH:ピピッピピッ / 3CH:プルプル / 4CH:メロディ音量：0～75dB（前方1m）※ボリューム調整可能送信機登録台数最大40台（4チャンネルに振り分け）使用可能周囲温度－10℃～＋50℃（結露なきこと）外形寸法幅120mm × 高さ190mm × 奥行35mm質量約470g外観樹脂（ホワイト）■よくあるご質問（FAQ）Q：AC100VとDC12Vの電源を同時に接続してバックアップにできますか？A：いいえ、できません。AC100VとDC電源の併用は、内部回路の故障や発火の原因となるため、絶対に行わないでください。停電対策が必要な場合は、DC電源入力端子に無停電電源装置（UPS）を経由したDC電源を接続してください。Q：旧モデルのRXF-200Aとの違いは何ですか？A：最大の違いは外部接点の数です。RXF-200Bは「電池切れ」と「定期送信異常」を個別の物理接点として出力できます。これにより、管理盤側で「どの異常が起きているか」を明確に判別することが可能になりました。Q：送信機の電池が切れた場合、受信機はどうなりますか？A：異常表示灯が緑色に点灯し、電池切れ出力接点が動作します。電池を交換した送信機から正常な信号を受信するまで、表示と接点出力が保持されます。Q：登録台数は40台ですが、複数の受信機を使うことはできますか？A：はい、可能です。4周波切替機能を活用して、電波干渉しないように周波数を分けて設置することで、より大規模なシステムの構築も可能です。Q：停電で電源が落ちた場合、登録した送信機のデータは消えませんか？A：ご安心ください。本機は不揮発性メモリーを採用しており、電源が供給されない状態でも登録情報や設定内容は半永久的に保存されます。Q：電波が届かない場所があるのですが、どうすればいいですか？A：建物の構造（鉄筋コンクリートや断熱材、金属扉など）により電波が遮られている可能性があります。その場合は、送信機と受信機の間に「ワイヤレス中継機」を設置することで距離を延ばすことが可能です。Q：音を鳴らさずに、接点出力だけを利用したい。A：本体下部のカバー内に音量調整ボリュームがあります。これを最小（0）に設定することで、報知音を無音にして運用することができます。Q：表示灯の「環境異常」とは何ですか？A：本システムが使用する周波数帯において、継続的な強いノイズや妨害電波を検知した際に点灯します。他の無線機器との干渉や、意図的なジャミングの可能性を示唆します。Q：出力接点のa接点（常時開）とb接点（常時閉）は選べますか？A：警報出力はc接点（a/b両方あり）です。電池切れおよび定期送信異常出力については、内部のディップスイッチにより一括でa/b接点の切り替えが可能です。Q：屋外への設置は可能ですか？A：本機は屋内専用（非防水）です。屋外でご使用になる場合は、別途防水ボックスなどに入れて保護するか、雨のかからない屋内に設置してください。※商品の仕様・外観は予告なしに変更することがあります。予めご了承ください。※設置工事の際は、必ず製品に同梱されている取扱説明書および施工マニュアルをよくお読みの上、正しく取り付けてください。RXF-200Bは、電池切れや環境異常も報知する機能を備えたワイヤレス受信機です。送信機や中継機を多数使用する現場でも、4周波切替機能により電波の混信を軽減。チャイム音3種とメロディ音1種の報知音を搭載し、音量調整が可能。異常出力や警報出力により、外部機器との連携も容易です。接点入力型送信機と組み合わせることで、信号復旧まで出力を保持できるモードを備え、監視・警備用途にも最適です。LED表示灯により受信状態や異常を視認可能。AC電源とDC電源の2WAY対応、端子式またはプラグ式接続で施工も簡単。室内用として壁面設置可能。樹脂製ホワイト筐体で視認性とデザイン性も両立。無線受信機、警報受信機、環境異常検知、接点出力、AC100V電源、DC24V対応、4波切替、混信防止、LED表示、音量調整、チャイム音、メロディ音、電池切れ表示、外部接点、報知機器、中継機対応、端子接続、壁掛型、75dB音量、警備用途におすすめ。
