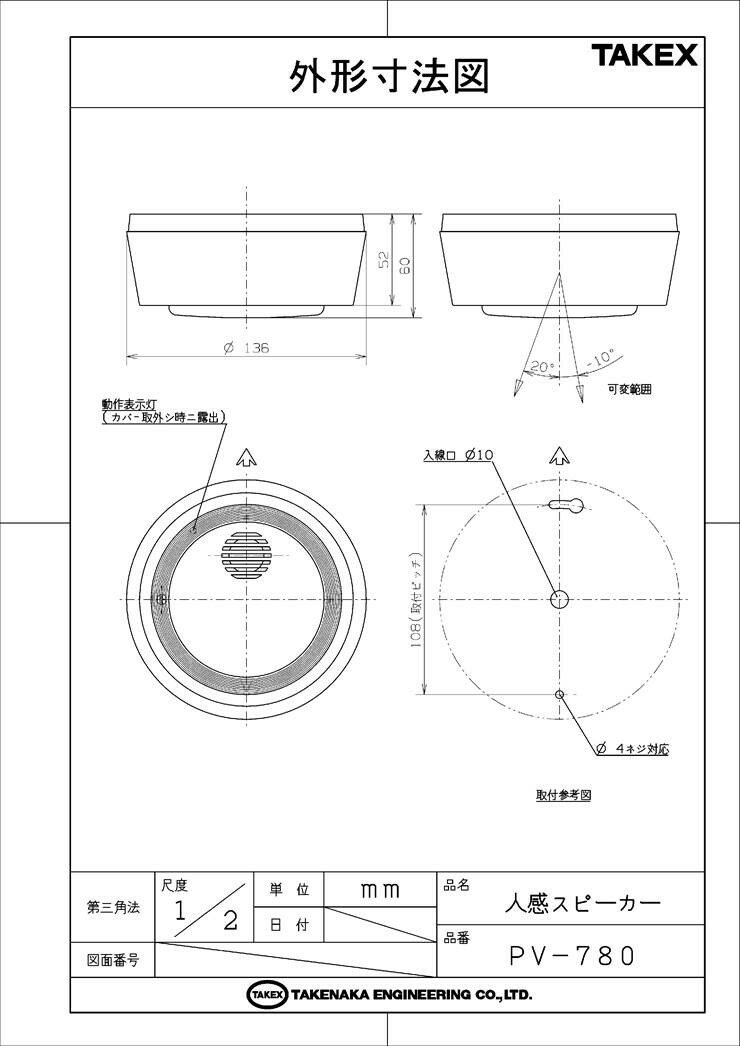

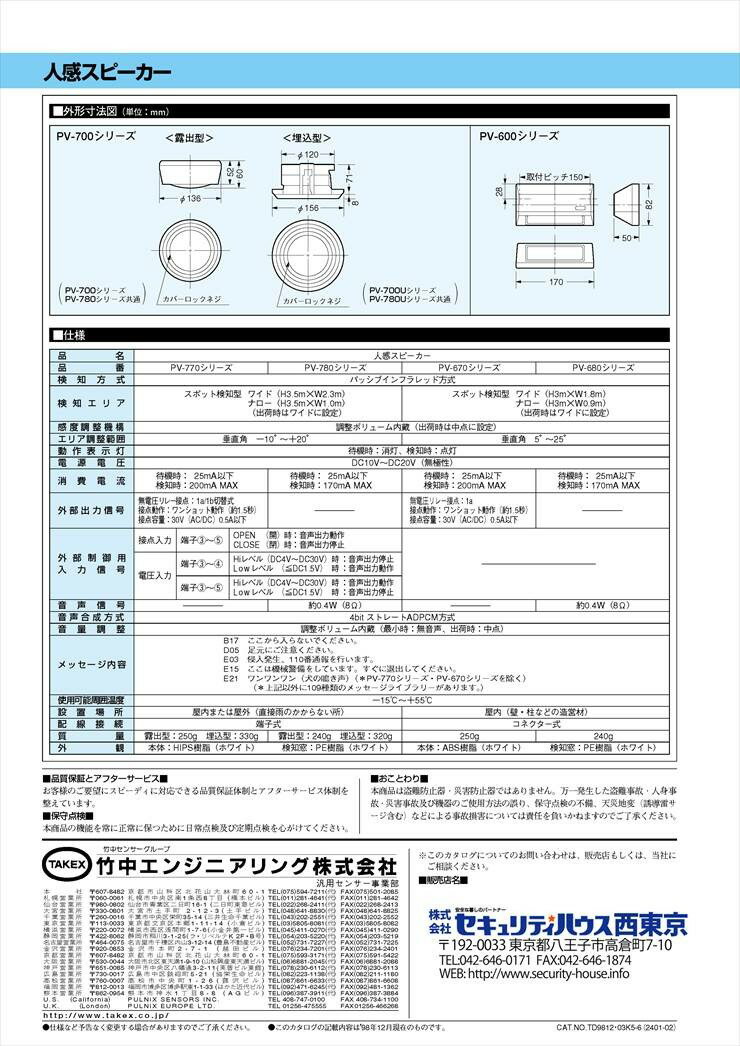

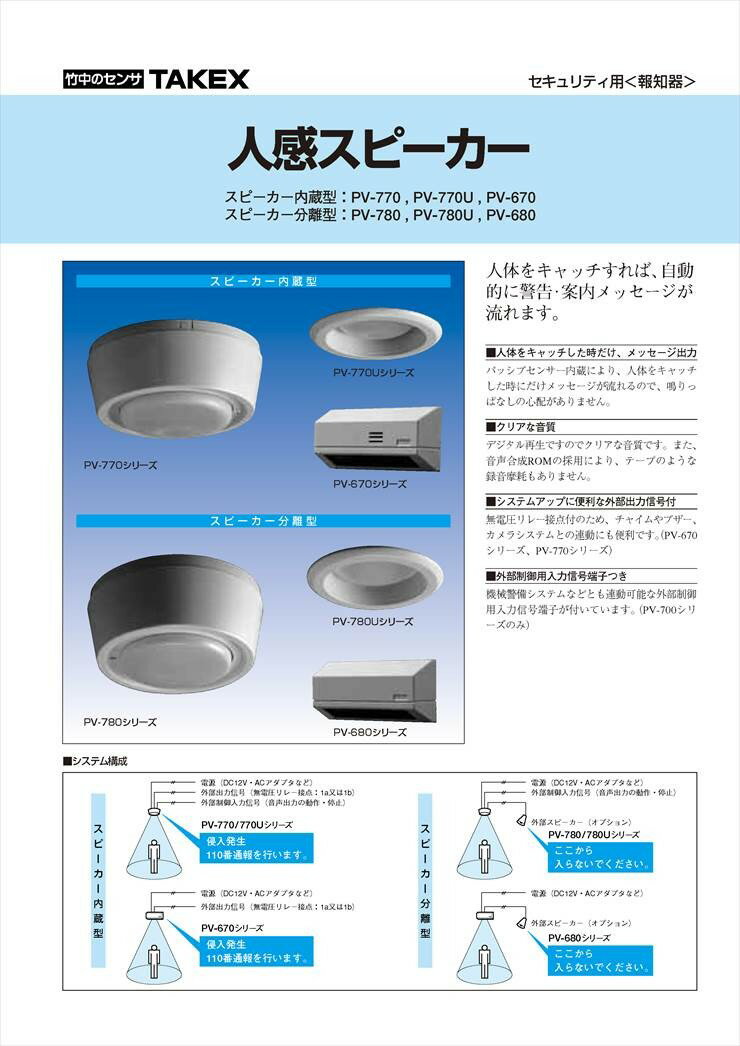

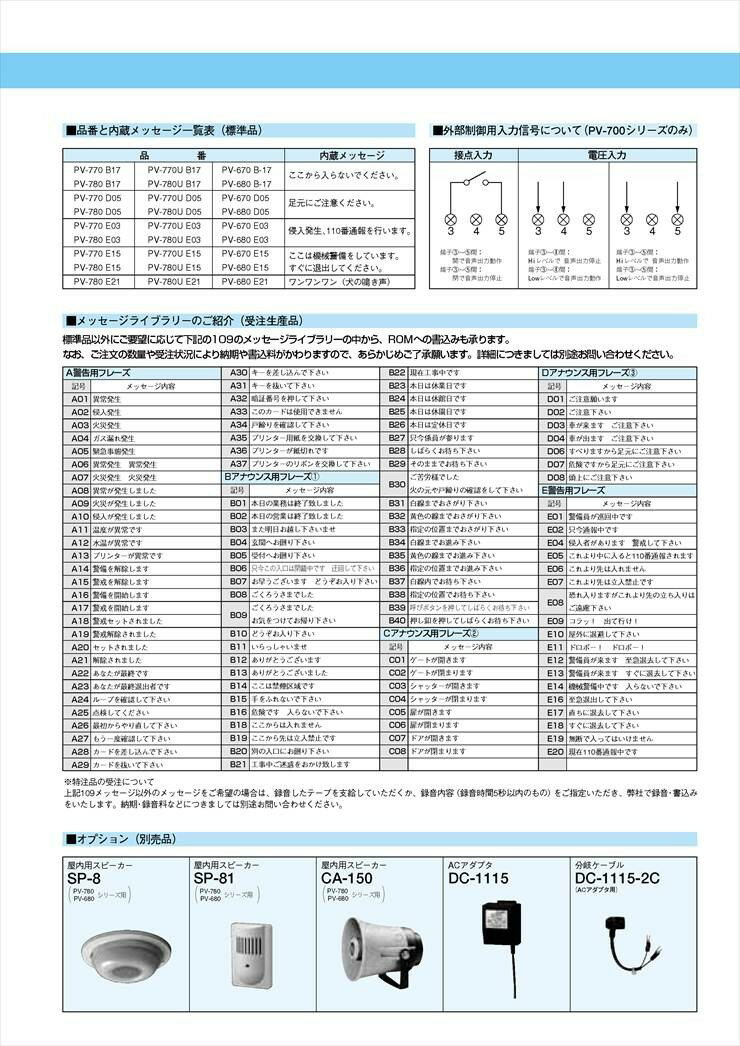

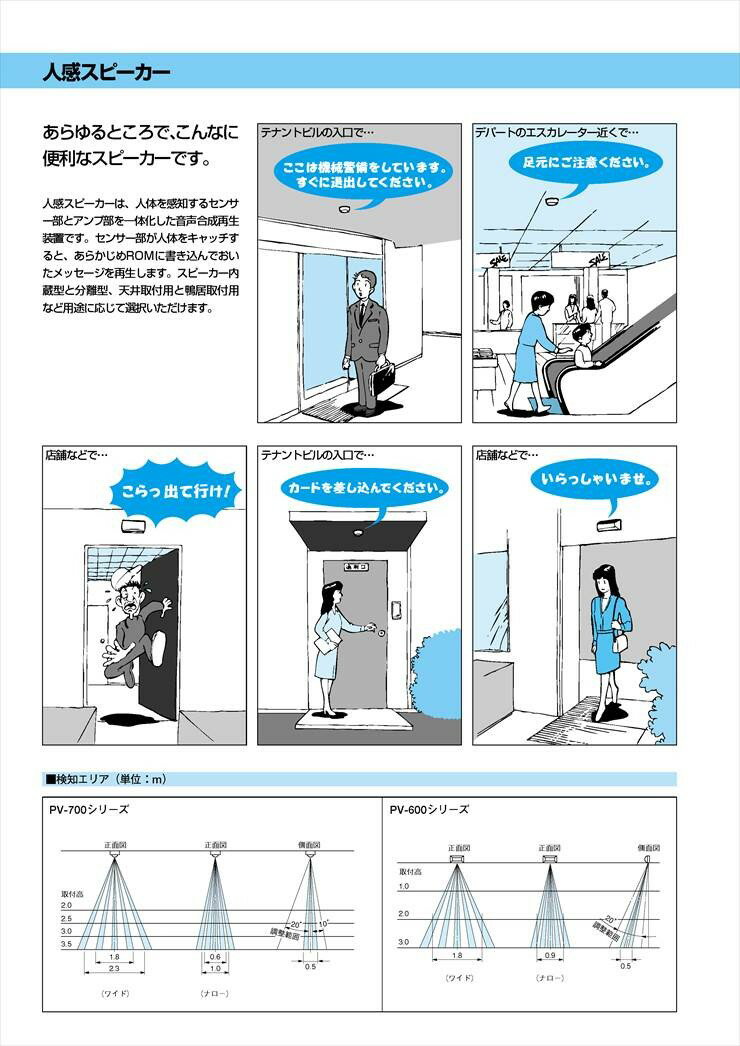

PV-780 人感スピーカー（スピーカー分離型）【カテゴリ：竹中エンジニアリング (TAKEX) / 人感センサー / 音声合成スピーカー / セキュリティ・防犯】■製品の概要パッシブ赤外線センサーと音声合成メッセージ機能を一体化した、高機能人感スピーカーです。人体を検知した際、クリアなデジタル音声で自動的に警告・案内を行い、無断侵入の抑制や来客への自動アナウンスに抜群の効果を発揮します。本機はスピーカー分離型のため、設置環境に合わせた最適な外部スピーカーを選択可能です。・型番： PV-780・検知方式： パッシブインフラレッド方式 (PIR)・音声合成方式： 4bit ADPCM方式（高音質再生）・電源： DC10V〜DC20V（極性なし）・スピーカー構成： スピーカー分離型（外部スピーカー接続用）・設置環境： 屋内・半屋外（直接雨のかからない場所）■この製品が向いている用途・無断立ち入り禁止エリアでの警告・威嚇・不審者対策・店舗入口やオフィス受付での自動案内、チャイム代わり・工事現場や工場内の危険場所への接近防止警告・駐車場や駐輪場でのマナー啓発、盗難防止の声掛け・機械警備システムと連動した夜間の音声報知■導入前に必ずご確認ください・【重要】スピーカーは別売です： 本機にはスピーカーが内蔵されておりません。必ず別途「外部スピーカー（8Ω）」をご用意いただく必要があります。・電源供給について： DC10V～20Vの電源供給が別途必要です。・防水性について： 直接雨がかかる場所への設置はできません。軒下など雨を避けられる場所に設置してください。・メッセージ内容： 内蔵されている5つの標準メッセージ以外を使用する場合は、別途ご相談ください。■PV-780の主な特長1. 人体検知時のみ正確にメッセージ出力高精度なパッシブ赤外線（PIR）方式のセンサーを内蔵。周囲の温度と移動する物体（人間）の間に生じる遠赤外線の変化を確実にキャッチします。人体を検知した時にだけメッセージが流れるため、不必要な鳴りっぱなしを防ぎ、高い防犯・案内効果を発揮します。2. 劣化のない高音質なデジタル再生音声合成テクノロジー（4bit ADPCM方式）を採用。従来のテープ式のような経年劣化や録音摩耗が一切ありません。常にクリアで聞き取りやすい音質を維持し、長期間にわたって安定したメッセージ提供が可能です。3. 外部制御用入力信号端子を装備機械警備システムや外部スイッチと連動できる入力端子（接点・電圧両対応）を搭載。システムが警戒状態のときだけ作動させたり、特定の時間帯だけ音声を停止させたりするなど、運用の自由度が大幅に向上します。4. ワイドとナローの検知エリア切り替え設置環境に合わせ、物理レバーで検知パターンの切り替えが可能。広範囲をカバーする「ワイド（幅 約3.5m）」と、通路をピンポイントで監視する「ナロー（幅 約1m）」を選択でき、現場に合わせた最適な設定が行えます。5. 垂直方向の角度調整機能を搭載垂直方向に-10度から+20度まで角度調整が可能。取付高さ3mの場合、1ピッチ（2.5度）の調整で床面の検知位置を約13cm移動させることができ、検知したい場所を的確に捉えることができます。6. 施工を容易にする極性フリー電源電源入力端子はDC10V〜20Vの範囲で極性を問いません。プラス・マイナスの配線ミスによる故障リスクがなく、現場での迅速かつ安全な施工を強力にサポートします。7. 現場で選べる5種類の内蔵メッセージ用途に合わせて選択可能なメッセージをプリセットしています。・「ここから入らないでください」・「足元にご注意ください」・「侵入発生、110番通報を行います」・「ここは機械警備しています。すぐに退出してください」・「ワンワンワン（犬の鳴き声）」■施工・設置のポイント本機の性能を最大限に引き出すため、以下の条件に留意して設置してください。 考慮すべき項目 具体的な対策・考え方 設置高さ 標準的な取付高さは3mを推奨しています。 温度変化の影響 エアコンの吹き出し口付近やストーブの直上など、急激な空気の揺らぎがある場所は避けてください。 配線距離 DC12V使用時、0.5mm2の電線で最大150mまで延長が可能です。 外部制御 制御信号を活用し、夜間のみの動作や、タイマー連動の運用も可能です。 ■製品仕様 項目 内容 品番 PV-780 検出方式 パッシブインフラレッド方式（PIR） 検知エリア スポット検知型ワイド（H3.5m×W2.3m） / ナロー（H3.5m×W1.0m） ※取付3m時 感度調整 調整ボリューム内蔵（出荷時は中点） エリア調整 垂直角 -10度 〜 +20度 動作表示灯 赤色LED（待機時：消灯、検知時：点灯） 電源電圧 DC10V 〜 20V（極性なし/無極性） 消費電流 待機時：25mA以下 / 検知時：170mA MAX 外部制御入力 接点入力（OPEN:動作, CLOSE:停止）電圧入力（Hi:停止, Low:動作 または Hi:動作, Low:停止） 音声信号出力 約0.4W（8Ω相当） ※外部スピーカー専用出力 音声合成方式 4bitストレートADPCM方式 音量調整 調整ボリューム内蔵（無音 〜 最大まで調整可能） 使用周囲温度 -15度 〜 +55度 設置場所 屋内または半屋外（直接雨のかからない場所） 質量 / 材質 約240g / HIPS樹脂（ホワイト） ■よくある質問 (FAQ)Q：電源を入れてもすぐに反応しません。故障でしょうか？A：故障ではありません。電源投入後の約15秒間は、内部回路を安定させるための「ウォームアップ時間」となっており、この間は検知動作を行いません。しばらくお待ちください。Q：スピーカーは付属していますか？A：本製品（PV-780）は「スピーカー分離型」のため、スピーカーは内蔵されておりません。別途インピーダンス8Ωの外部スピーカーをお買い求めください。Q：電源のプラスとマイナスを間違えて接続しても大丈夫ですか？A：はい、本機は極性フリー（無極性）設計です。DC10V〜20Vの範囲内であれば、極性を気にせず接続いただけます。Q：雨が当たる場所で使用できますか？A：いいえ、直接雨がかかる場所への設置は避けてください。軒下などの雨がかからない半屋外環境であれば使用可能です。Q：自分の声や好きな音楽を録音することはできますか？A：本製品はあらかじめ用意された5種類のメッセージライブラリから選択する方式です。ユーザー様自身による直接録音には対応しておりません。Q：昼間は音を鳴らさず、夜間だけ動作させることは可能ですか？A：可能です。タイマーや照度センサーと連動した外部接点を、本機の外部制御入力端子に接続することで、時間帯による動作制御が行えます。Q：音量の調整はできますか？A：はい、本体内部に音量調整ボリュームを搭載しています。環境に合わせて、無音から最大出力まで調整が可能です。Q：検知エリアの幅はどのくらいですか？A：取付高さ3mの場合、ワイド設定で最大約3.5m、ナロー設定で最大約1.0mの幅をカバーします。Q：犬の鳴き声などは入っていますか？A：はい、「ワンワンワン」という犬の鳴き声がプリセットされており、不審者への威嚇などに効果的です。Q：感度を調整することはできますか？A：本体内の感度調整ボリュームで感度の強弱を設定できるほか、エリア調整レバーで検知範囲を細かく微調整することが可能です。人感スピーカーPV-780は、パッシブインフラレッド方式のセンサーを搭載し、人体を検知すると自動的に音声メッセージを再生する警告用スピーカーです。検知エリアはワイドとナローに設定可能で、屋内外を問わず設置可能です。防犯用、注意喚起用、警備システム連動、侵入検知、音声出力、音声案内、セキュリティ機器、工場、倉庫、施設、デジタル再生、音声合成、メッセージ再生、音量調整可能、外部制御端子、パトライト連動、電圧入力対応、小型スピーカー、長寿命設計、クリア音質などの特徴を備えています。録音摩耗のないデジタル方式で、メッセージの繰り返し再生にも安心。外部システムとの連携が可能で、柔軟なセキュリティ対策に最適な製品です。
