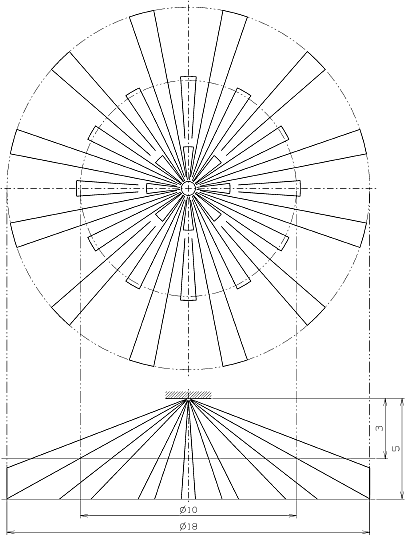

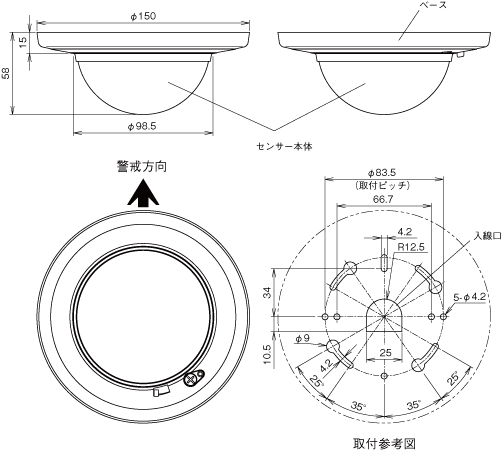

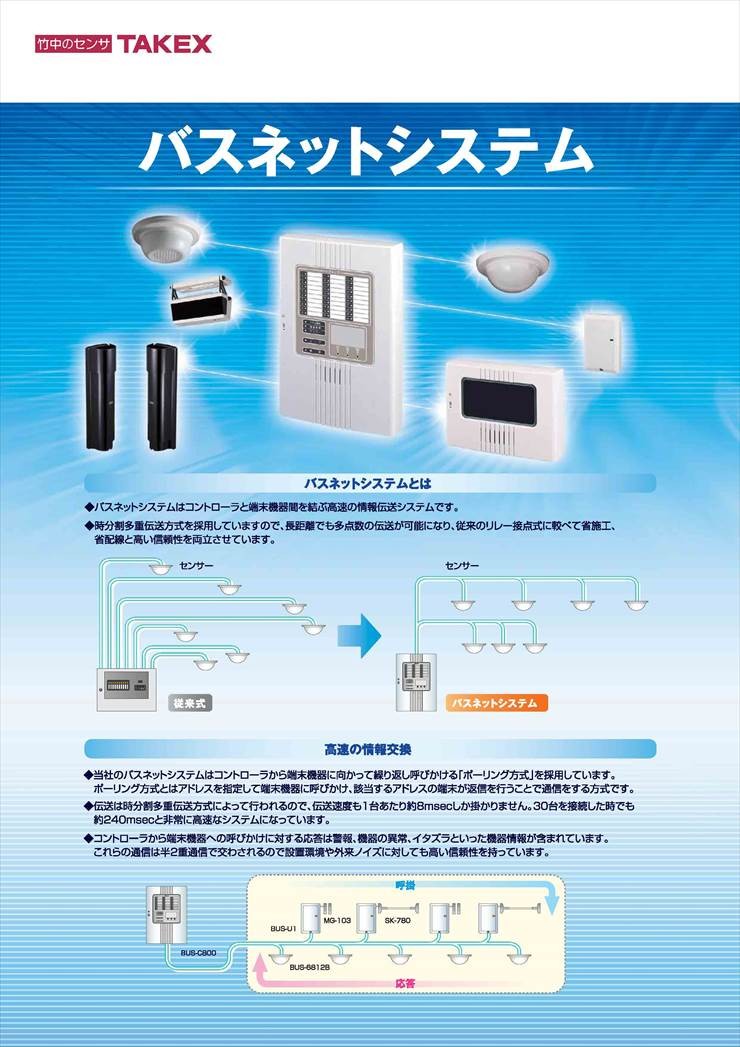

TAKEX（竹中エンジニアリング）｜パッシブセンサー｜バスネット専用｜屋内天井取付｜全方位360度監視BUS-6810W パッシブセンサー バスネット専用 ラウンド警戒型（10m用）【広域監視と省配線を両立した次世代センサー】BUS-6810Wは、TAKEX独自のバスネットシステムに対応した、広域カバー型のパッシブインフラレッド（PIR）センサーです。最大取付高さ5mに対応し、1台で直径18mもの広大なエリアを360度隙なく監視可能。オフィスビル、大型倉庫、ホテルのロビーといったオープンスペースにおいて、最小限の設置台数で最大限のセキュリティを提供します。◆ 主要な製品特徴・ 型番： BUS-6810W・ 製品名： パッシブセンサー バスネット専用 ラウンド警戒型・ 伝送方式： バスネット方式（時分割多重伝送）・ 警戒エリア： ラウンド警戒 最大φ18m（天井高5.0m時）・ 電源電圧： DC 7V ～ 30V（バスラインから供給可能）・ 主な用途： 大規模施設の侵入監視、工期短縮を目的とした省配線システム■ この製品が向いている用途・ オフィスビルのエントランスや広々としたロビー・ 高い天井を持つ倉庫や物流センターの動線監視・ 多数のセンサーを効率的に配置したい大規模監視システム・ 既設センサーの交換跡を隠したいリニューアル現場■ 導入前に必ずご確認ください・ 本製品はバスネット専用です。単体動作（リレー出力）はしません。・ 専用のバスネットコントローラとの接続が必須となります。・ 屋内専用品です。屋外や水濡れ、多湿の場所には設置できません。・ ガラスやアクリル越しには人を検知できません（赤外線特性のため）。◆ BUS-6810W が選ばれる「6つの理由」1. ワイドベース設計による圧倒的な施工美ベース部の直径を150mmと幅広に設計。既設の古いセンサーを取り外した際に出やすい「天井の汚れ跡」や「ネジ穴」を効果的に隠すことができます。リニューアル工事においても、天井を貼り替えることなく美観を保ったままスムーズに最新センサーへ更新可能です。2. バスネットシステムによる大幅なコスト削減時分割多重伝送方式を採用。専用のバスライン（通信2線＋電源2線）だけで、多数のセンサーを数珠繋ぎ（マルチドロップ接続）で運用できます。従来の「1台ごとにコントローラまで配線する」手間が不要になり、配線材の削減と工期の大幅短縮、引いてはトータルコストの抑制に直結します。3. 施工の安全性を高める分離ベース構造ベースユニットとセンサーユニットが分離する「スナップイン方式」を採用。不安定な高所作業でも、まず軽量なベースユニットのみを固定・結線し、最後にセンサー本体を下から押し込むだけでカチッと接続完了。施工ミスを防ぎ、将来のメンテナンス時の交換も極めて容易です。4. 1台で最大φ18mをカバーする広域警戒360度の全方位をカバーする高精度な光学設計。天井高5mに設置した場合には、直径18mという驚異的な広さを1台で監視可能です。死角を最小限に抑えつつ、機器の設置台数を最適化（削減）できるため、システム全体の管理負荷を軽減します。5. 止まらないシステムを実現する自己診断機能内部の焦電素子や回路の断線を常時監視する「機器異常警報機能」に加え、電圧降下を見逃さない「低電源電圧異常警報機能」を標準搭載。万が一のトラブル時もリアルタイムにコントローラへ通知されるため、セキュリティの穴を作らせない高い信頼性を誇ります。6. 現場環境に合わせた感度・カウント調整環境ノイズや季節の温度差に対応するため、感度設定（120%〜60%の4段階）とカウント設定（1〜4回のパルス計数）をDIPスイッチで簡単に調整可能。エアコンの吹き出し口付近や小動物の出入りがある場所でも、誤報を最小限に抑えた運用が実現します。◆ 設置・施工ガイド（天井高と警戒範囲の目安）設置する天井の高さにより、検知エリアの広さが変動します。設計の際は以下の数値を参考にしてください。取付天井高さ警戒範囲（直径）推奨設置場所2.5 mφ 9.0 m一般オフィス、通路、廊下3.0 mφ 10.0 m会議室、小規模店舗4.0 mφ 14.0 m中規模ロビー、ホール、工場5.0 mφ 18.0 m高天井倉庫、エントランス◆ 製品仕様詳細品名パッシブセンサー品番BUS-6810W検出方式パッシブインフラレッド方式警戒エリアラウンド警戒 最大 φ18m（33対）電源電圧DC 7V ～ 30V（極性あり）消費電流6mA 以下（低消費電力設計）伝送方式バスネット方式（時分割多重伝送方式）伝送信号正常信号、警報信号（約2秒）、異常警報信号（リアルタイム）表示灯（赤）警報時：点灯 / ウォームアップ時：点滅 / 異常時：連続点灯付帯機能メモリー機能、機器異常報知、低電圧報知、カウント切替（1〜4回）使用周囲温度-15℃ 〜 +55℃（結露なきこと）設置場所屋内天井面（別売アタッチメントで壁付対応可）質量 / 外観約150g / 樹脂（ホワイト）◆ よくあるご質問（FAQ）Q：バスネットシステムとは何ですか？A：TAKEX独自のデジタル伝送方式です。4芯配線（電源+信号）のみで多数のセンサーを共通線で接続できるため、配線工数を劇的に削減可能です。Q：一般的なリレー接点出力はありますか？A：いいえ、本機はバスネット通信専用です。無電圧接点出力はありませんので、必ず専用コントローラと組み合わせてご使用ください。Q：最大で何メートルまで配線を引き回せますか？A：コントローラから最遠端の端末まで1,000m以内、システム全体の総延長で4,000mまで対応しており、大規模施設でも余裕を持って配線できます。Q：電源を入れてもすぐに動作しないのはなぜですか？A：電源投入後の約1分間は「ウォームアップ状態」となります。この間は赤色LEDが点滅し、回路を安定させるため警報出力は行われません。Q：アドレス設定（DIPスイッチ）は必須ですか？A：はい。1〜255の範囲で重複しない番号を各センサーに設定してください。出荷時のアドレス0（全OFF）の状態ではシステム通信ができません。Q：エアコンの吹き出し口付近に設置しても大丈夫ですか？A：急激な温度変化は誤報の主な原因です。エアコンの風が直接当たる場所や、吹き出し口の真上への設置は必ず避けてください。Q：赤色LEDがずっと点きっぱなしになっています。A：異常警報のサインです。内部素子の故障、または供給電圧がDC7V未満に低下している可能性があります。テスターでの電圧確認を推奨します。Q：感度設定の「カウント」はどう使い分ければいいですか？A：標準は2回です。検知エリア内に揺れるカーテンや僅かな空気の揺らぎがあるなど、環境がシビアな場合は3回や4回に設定することで誤報を抑制できます。Q：ガラス越しに外の人間を検知することはできますか？A：不可能です。パッシブセンサーが検知する遠赤外線はガラスを透過しないため、ガラスの向こう側は完全に検知エリア外となります。Q：壁に取り付けたいのですが、専用の金具はありますか？A：はい。別売のアタッチメント「BCW-401」や「BL-5000」を使用することで、壁面への取り付けや角度調整が可能になります。※製品の仕様および外観は改良のため予告なく変更することがあります。あらかじめご了承ください。【納期確認品】少量在庫品です。購入前にメールもしくはお電話で納期をご確認ください。
