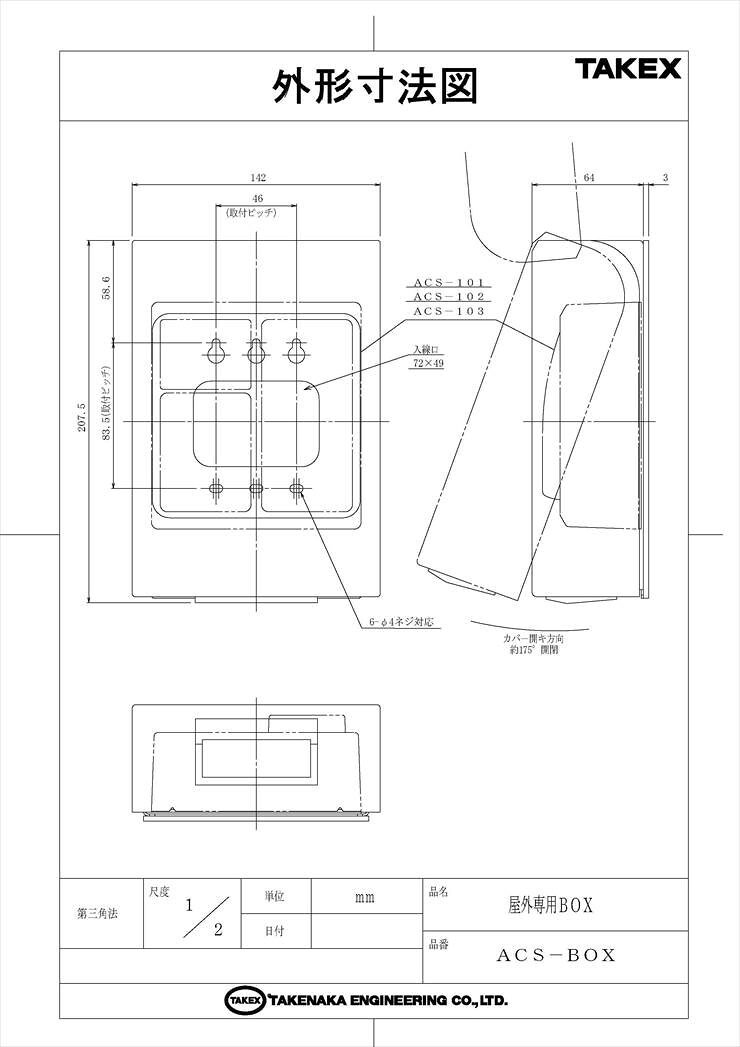

TAKEX（竹中エンジニアリング）／防犯機器アクセサリ／屋外用保護ボックス／ACS-101専用 ACS-BOX 専用屋外ボックス ACS-BOXは、ランダムテンキースイッチ「ACS-101」を屋外の過酷な環境から守るために設計された、SUS304ステンレス製の専用防雨ボックスです。厚さ1.1mmの堅牢な筐体と特殊樹脂窓により、風雨や直射日光による劣化を物理的に遮断し、長期にわたる安定運用を実現します。 型番 ACS-BOX 製品名 専用屋外ボックス 対応機種 ランダムテンキースイッチ ACS-101 主な材質 SUS304ステンレス（1.1mm厚）、ポリカーボネート樹脂 設置場所 屋外（壁面取付） 主な特長 175°反転保持ヒンジ、UVカットブラウンスモーク窓 ■ この製品が向いている用途 ・屋外に設置するACS-101の保護 ・直射日光の当たる場所での日よけ・UV対策 ・雨が直接かかる壁面へのテンキー設置 ・イタズラや破壊行為の抑制（バンダリズム対策） ■ 導入前に確認したいポイント ・上方に100mm以上の開放スペースが必要です（カバー開閉のため） ・取付壁面が平滑であること（歪みによる浸水を防止するため） ・底面側のコーキングは排水・結露対策のため厳禁です ・ACS-101本体は別売です。セット品ではありませんのでご注意ください ■ ACS-BOXの主な特長 ◆ 高耐食SUS304（1.1mm厚）ハウジング 本体筐体には、耐食性と耐酸性に極めて優れたSUS304（オーステナイト系ステンレス鋼）を採用しています。1.1mmという十分な厚みを持たせることで、屋外の厳しい風雨や紫外線に対する絶対的な防御力を確保。物理的な衝撃やイタズラに対しても高い剛性を発揮し、大切なセキュリティ機器を守り抜きます。 ◆ 視認性と保護を両立するブラウンスモーク窓 操作面を保護する窓部には、厚さ2.0mmの特殊樹脂を採用しました。ブラウンスモーク仕様の光学フィルター効果により、直射日光による内部テンキーの紫外線劣化（黄変や硬化）を防ぐとともに、昼夜を問わず内部LEDのコントラストを高め、操作時の良好な視認性を提供します。 ◆ 完全密閉を生み出す圧縮スポンジゴムパッキン 筐体と壁面、および内部ユニットとの境界には、厚さ3.0mmのスポンジゴムパッキンを配置。壁面にボルト固定する際の適度な圧縮により、毛細管現象による雨水の侵入をミクロレベルでシャットアウトする、信頼性の高いコンプレッション・シーリング機構を実現しています。 ◆ 指詰めを防止する175°反転保持機構 カバーは上方に約175°開閉します。全開時にはカバーの重心がヒンジ軸よりも壁面側に移動するように設計されているため、複雑なロック機構を使わずとも、重力によって開いた状態を保持。操作中にカバーが自然に閉まって指を挟むような事故を防ぐ、安全なフェイルセーフ設計です。 ◆ 長期運用を支えるヘアライン仕上げ ステンレス表面には高品質なヘアライン仕上げを施しています。太陽光の乱反射を抑制して眩しさを抑えるとともに、屋外運用で避けられない微細な傷や汚れを目立たなくさせる効果があり、長期間にわたって美観と実用性を維持します。 ◆ 施工性を考慮した広大な入線口設計 背面には72mm×49mmの広大な入線口を設けています。電源線、制御線、アラーム線など、複数系統の配線が必要な現場においても、ストレスなくスムーズに引き込み作業を行うことが可能です。 ◆ セキュリティを意識した専用固定ボルト 筐体下部には六角穴付きの本体固定ボルトを装備。付属の六角レンチでのみ開閉可能な構造にすることで、部外者による安易なカバー開放や内部機器への細工を未然に防ぐ、セキュリティ性に配慮した設計となっています。 ■ 施工・設置ガイド ACS-BOXの防雨性能と安全性を維持するために、以下の施工条件を必ず遵守してください。 確認項目 この製品での考え方 上方クリアランス カバー全開時のため、ボックス上端から天井や軒まで最低100mm（推奨150mm以上）を確保してください。 壁面の平滑性 歪みによる浸水を防ぐため、凹凸がある壁面ではスペーサーや防水パテによる不陸調整が必要です。 コーキング処理 両側面と天面のみ打設してください。底面（下部）は結露排出のため、絶対にコーキングしないでください。 入線処理 配線は必ず「水切りトラップ（Drip Loop）」を形成し、毛細管現象による水の侵入を防止してください。 ■ 製品仕様 項目 内容 製品名 専用屋外ボックス（ACS-101専用） 型番 ACS-BOX 外形寸法 高さ 207.5mm × 幅 142mm × 奥行 58.6mm（カバー閉時最大：64mm） 質量 約 1.1 kg 本体材質・仕上げ SUS 304 厚さ 1.1mm ヘアライン仕上 窓部材質 ポリカーボネート樹脂 厚さ 2.0mm ブラウンスモーク仕様 パッキン材質 ネオプレンスポンジゴム 厚さ 3.0mm 取付ピッチ 縦 83.5mm / 横 46mm（6-M4ネジ対応） 入線口寸法 72mm × 49mm カバー開閉角 上方向に約 175°（自己保持機能付き） ■ よくあるご質問（FAQ） Q：ACS-101以外のテンキーにも使用できますか？ A：本製品はACS-101専用の設計となっております。取付ピッチや窓の位置が専用設計のため、他機種での使用は推奨されません。 Q：完全に防水（水没対応）ですか？ A：防雨構造ですが、水没には対応していません。また、正しい施工（天面・側面のコーキング等）が行われていない場合、浸水の恐れがあります。 Q：カバーを全開にした際、止まったままになりますか？ A：はい、約175°まで開ききると重力によりその位置で保持されるため、手を離して操作が可能です。ただし上方に100mm以上の空間が必要です。 Q：なぜ底面をコーキングしてはいけないのですか？ A：寒暖差で内部に発生した結露水を排出するためです。底面を塞ぐと水が溜まり、内部機器の故障の原因となります。 Q：窓の清掃にアルコールを使ってもいいですか？ A：いいえ、樹脂窓の変色やひび割れの原因となるため、清掃には必ず中性洗剤を含ませた柔らかい布を使用してください。 Q：鍵をかけることはできますか？ A：シリンダー錠などは付いていませんが、下部の固定には専用の六角穴付きボルトを使用しており、簡易的なイタズラ防止効果があります。 Q：ステンレスの錆対策は必要ですか？ A：SUS304は非常に錆びにくい材質ですが、海岸近くや交通量の多い道路沿いでは「もらい錆」が発生することがあります。定期的な水拭きを推奨します。 Q：取付用のネジは付属していますか？ A：本体とベースを固定するボルトは付属していますが、壁面へ取り付けるためのM4ネジ等は設置環境に合わせて別途ご用意ください。ACS-BOXは、各種センサーやコントローラの屋外設置を可能にする専用の防雨ボックスです。高い耐候性と防滴性能を備えており、風雨や直射日光が当たる屋外でも内部機器をしっかりと保護します。前面カバーは約175度開閉し、保守点検時の作業性にも優れます。内部には複数の取付ピッチと入線口が用意されており、ACS-101、ACS-102、ACS-103などの機器に対応。壁面やポールに簡単に取り付けることができ、屋外の防犯設備や制御機器に最適な保護筐体です。
