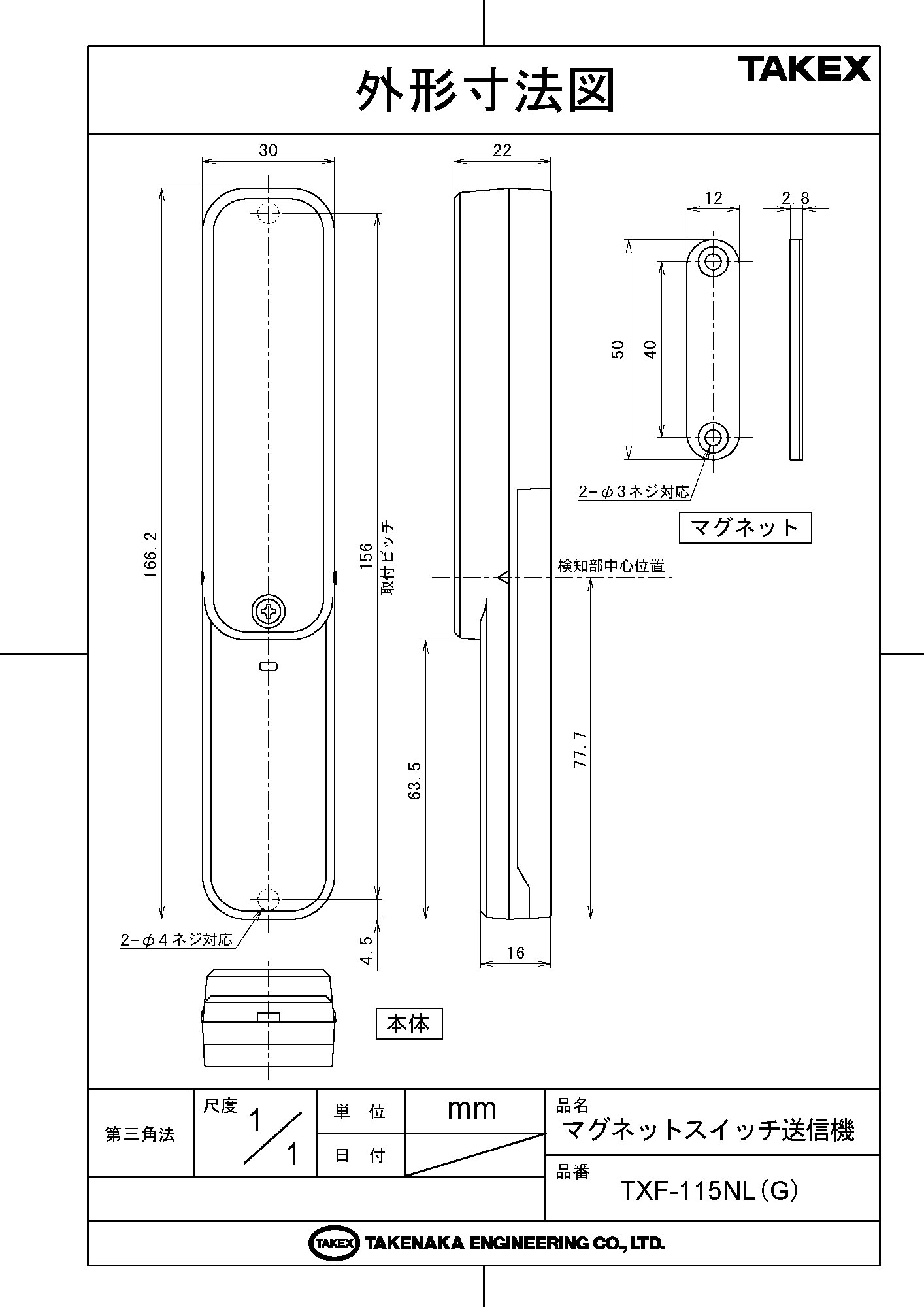

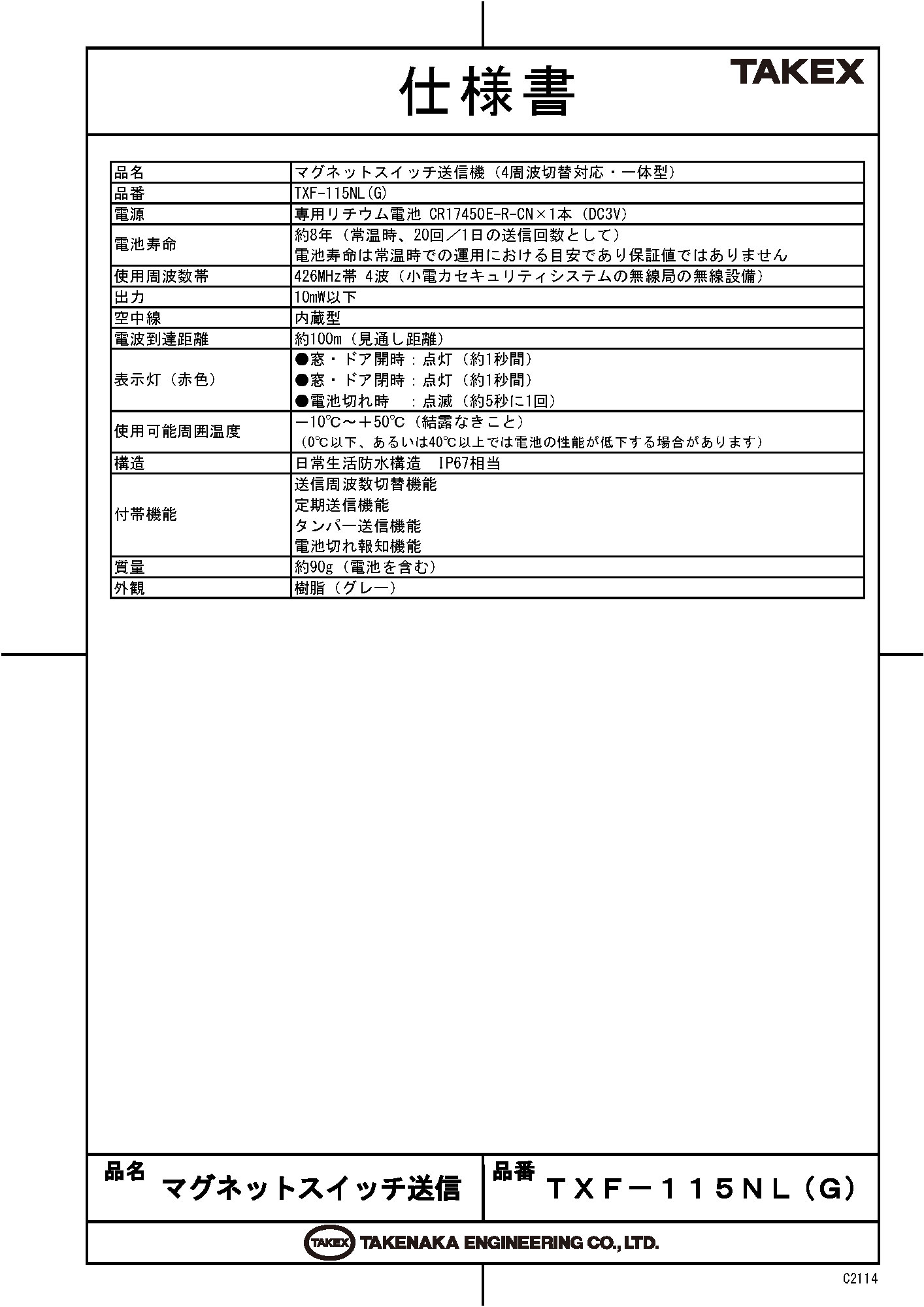

TAKEX（竹中エンジニアリング） ／ マグネットスイッチ送信機 ／ ワイヤレスセキュリティ ／ 4周波切替対応 ／ IP67防水TXF-115NL(G) マグネットスイッチ送信機 一体型（グレー）【製品概要】わずか30mmのスリムボディで、引き違い窓の「両開き」を1台で検知可能なワイヤレス開閉センサーです。4周波切替機能により混信を回避し、IP67の高度な防水性能で浴室や屋外に近い環境でも安定した防犯体制を構築できます。【主要諸元】◆型番：TXF-115NL(G)◆製品種別：マグネットスイッチ送信機（小電力セキュリティシステム）◆検知方式：リードスイッチ磁気検知式◆対応カラー：グレー（アルミサッシに馴染む意匠性）◆電源：専用リチウム電池 CR17450E-R-CN（寿命約8年）◆到達距離：約100m（見通し距離）■ この製品が向いている用途・一般住宅やビルの引き違い窓の防犯対策に・浴室や結露の発生しやすい水回りの窓の監視に・無線機器が密集するマンション等の多世帯環境での導入に・配線工事が困難な既存建築物への後付け施工に■ 導入前に確認したいポイント・設置面の材質を確認してください（鉄扉には付属のスペーサーが必須です）・本体とマグネットのクリアランスは20mm以内を維持してください・受信機との間に電波を完全に遮るような金属隔壁がないか確認してください・電池型番にご注意ください（旧製品TXF-115L用電池とは互換性がありません）製品の特長1. 両開き窓を1台でカバーする「極細30mm」スリム筐体本体幅をわずか30mmに抑えたことで、サッシのクレセント上部など、内窓と外窓が交差するわずかな隙間に設置可能です。これにより、従来は2台必要だったセンサーが、1台で両方の窓の開閉を監視できるようになり、コストパフォーマンスと施工後の美観を劇的に向上させます。2. 信号の衝突を防ぐ「4周波切替対応テクノロジー」送信周波数を4種類（F1〜F4）から選択できるDIPスイッチを内蔵しています。近隣のシステムとの電波混信や、大規模施設でのチャンネル分割運用を物理的に可能にし、信号欠落や誤作動のリスクを大幅に低減。プロユースの現場でも高い信頼性を誇ります。3. 浴室でも使用可能な「IP67相当」防水構造高度な日常生活防水構造を採用しています。冬場の結露が激しい窓際や、湿度の高い浴室の窓、あるいは軒下などの半屋外環境でも長期間安心して運用いただけます。防犯の死角になりやすい「水回り」のセキュリティを強固にします。4. 運用コストを抑える「約8年」の超ロング電池寿命専用の大容量リチウム電池を使用することで、1日20回の発信という高頻度の使用環境でも約8年間の電池交換が不要です。メンテナンスの手間とランニングコストを最小限に抑え、管理の負担を軽減します。※使用環境や設定により変動します。5. システムの信頼性を高める「自己診断・異常報知」電池電圧が低下した際の「電池切れ信号」や、自らの生存を知らせる「定期送信（ハートビート）」、カバーがこじ開けられた際の「タンパー信号」など、機器の異常をいち早く受信機へ通知する機能をフル装備しています。万が一の時にも「動いていなかった」を防ぎます。6. 鉄扉への取付も考慮した「磁気干渉対策」磁力を吸収・拡散させてしまう鉄製ドアへの設置も想定し、専用のスペーサーを標準同梱。磁界の乱れを抑え、金属面でも確実なセンシングを実現。オフィスビルやマンションの玄関ドアなど、多様なシーンでの設置が可能です。7. 施工性を高める「左右両側」検知部マーク本体の両側面に検知マークを配置しているため、マグネットを右側・左側のどちらに設置しても正確な位置合わせが可能。現場の窓の開き勝手や家具の配置を選ばず、柔軟な施工をサポートします。■ LED表示の挙動パターン状態LED表示（赤色）備考窓・ドア開時約1秒間 点灯警報信号を送信窓・ドア閉時約1秒間 点灯復旧信号を送信電池電圧低下約5秒に1回 点滅早急な電池交換が必要定期送信時消灯電池節約のための仕様■ 施工・設置ガイド（取付面の材質別）取付面の材質推奨方法・注意点木材・樹脂枠付属のタッピングネジで固定。事前にガイド穴を開けると割れを防げます。金属サッシφ3.3の下穴を開け、タッピングネジで確実に固定してください。鉄板（鉄扉等）必ず付属のスペーサーをマグネット裏に装着してください。磁力の減衰を防ぐために必須です。ガラス面脱脂を徹底した上で、強力な両面テープを使用して固定します。■ 製品仕様詳細品名マグネットスイッチ送信機（4周波切替対応・一体型）品番TXF-115NL(G) ※グレーモデル電源専用リチウム電池 CR17450E-R-CN × 1本 (DC3V)電池寿命約8年（常温時、20回／1日の送信回数として）使用周波数帯426MHz帯 4波（小電力セキュリティシステムの無線局）電波到達距離約100m（見通し距離）使用周囲温度-10℃ ～ +50℃（結露なきこと）防水構造日常生活防水構造 IP67相当付帯機能送信周波数切替、定期送信、タンパー送信、電池切れ報知質量約90g（電池を含む）外形寸法幅30mm × 高さ166.2mm × 奥行22mmよくあるご質問（FAQ）Q：電波はどのくらいの距離まで届きますか？A：見通し距離で約100mです。ただし、建物の構造（鉄筋コンクリートや金属壁）や障害物の有無により距離は短くなるため、状況に応じて中継機（別売）の設置をご検討ください。Q：お風呂場の窓に使っても大丈夫ですか？A：はい、IP67相当の防水構造ですので浴室での使用が可能です。ただし、直接お湯をかけ続けたり、サウナやミストサウナのような高温多湿すぎる特殊な環境での使用は避けてください。Q：鉄製のドアに取り付ける際の注意点はありますか？A：鉄などの磁性体に直接マグネットを貼ると磁力が逃げて検知が不安定になります。必ず製品に付属している専用スペーサーをマグネットとドアの間に挟んで取り付けてください。Q：電池切れはどうやってわかりますか？A：本体のLEDが約5秒に1回点滅を始めます。また、登録されている受信機側にも「電池切れ信号」が送信され、アラートでお知らせしますので、速やかな交換が可能です。Q：旧製品TXF-115L用の電池は使い回せますか？A：いいえ、お使いいただけません。TXF-115NL専用の電池（CR17450E-R-CN：黄/黒コード）を必ずご使用ください。コネクタ形状や電圧管理が異なるため、故障の原因となります。Q：4周波切替とは何のためにありますか？A：近隣の住宅や別のフロアで同じ周波数の無線機器が使われている場合の混信を避けるためです。チャンネルを変えることで、信号の重なりによる不達を防ぎ、安定した通信を確保できます。Q：引き違い窓のどちらを開けても反応しますか？A：はい、スリムな形状を活かして窓の重なり部分（中央のサッシ付近）に設置すれば、左右どちらの窓が開いても1台のセンサーで検知可能です。コスト削減に繋がります。Q：無理やり外そうとすると警報が出ますか？A：はい、タンパー送信機能を搭載しています。電池カバーが外されたり、壁面から無理に引き剥がそうとすると即座に異常信号を受信機へ送信し、いたずらを報知します。Q：定期送信機能とは何ですか？A：窓の開閉に関わらず定期的に信号を送り、送信機が正常に動作しているか、電波が届く範囲に存在しているかを監視する機能です。システムの死活監視として重要です。Q：検知範囲（クリアランス）はどのくらいですか？A：本体とマグネットの間隔を20mm以下に、また上下の中心ズレを±5mm以内に収めて設置してください。この範囲を超えるとうまく検知できない場合があります。※本製品は送信機単体では動作しません。別途、TAKEX製の受信機が必要となります。※専用電池は付属しておりますが、予備が必要な場合は当店にて別途お買い求めください。竹中エンジニアリングのマグネットスイッチ送信機 TXF-115NL(B) は、本体内部にマグネットスイッチを内蔵した開閉センサー送信機です。4周波数切替対応により、複数の送信機や中継機を設置した際の電波混信を軽減します。防水構造（IP67相当）を備えており、湿度の高い場所でも使用可能です。専用リチウム電池を使用し、常温時で約8年の電池寿命を実現しています（1日20回の送信を想定）。
