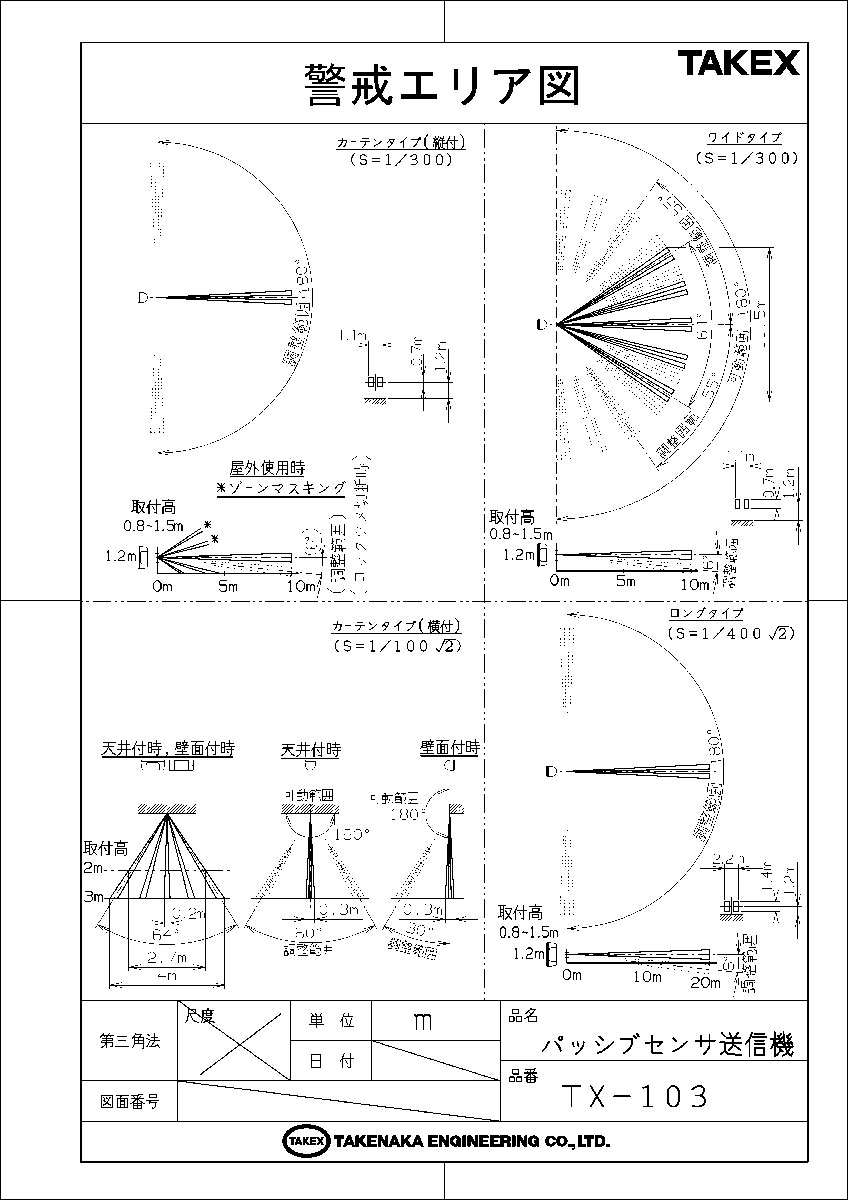

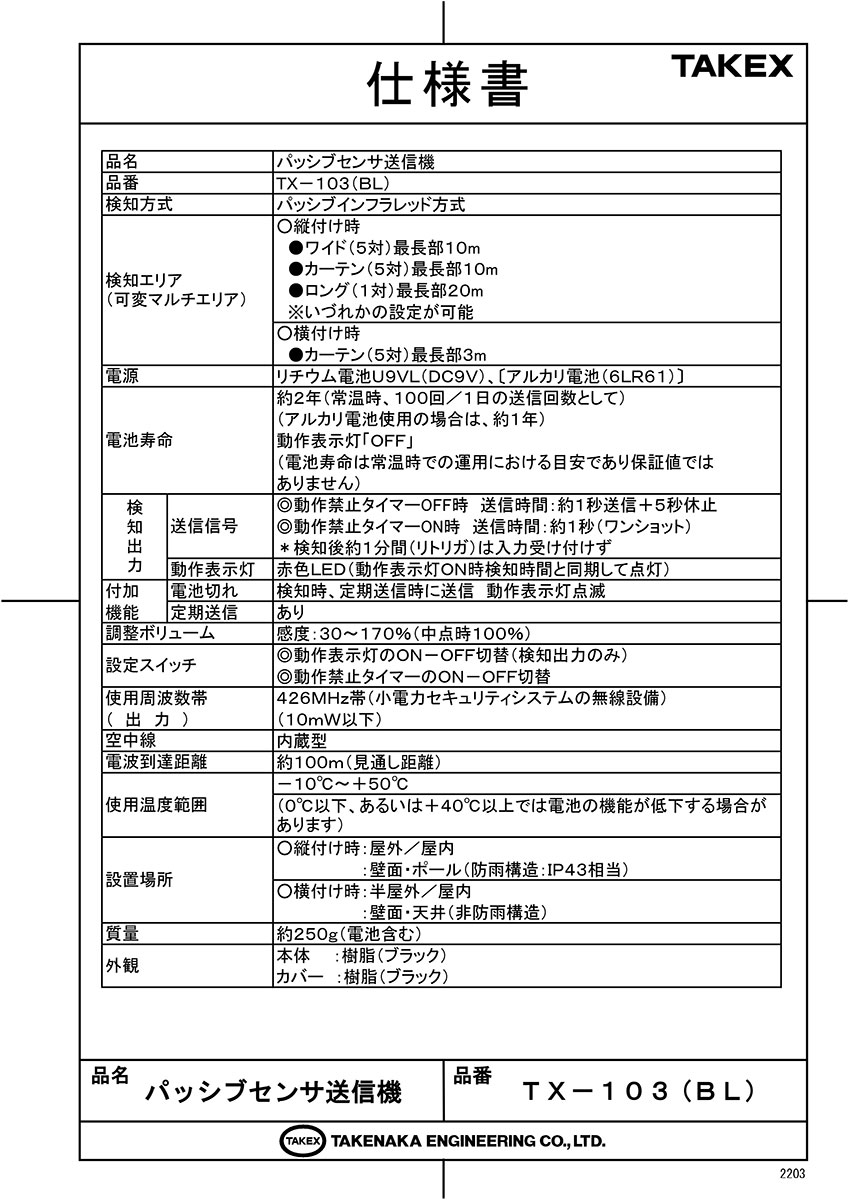

TAKEX（竹中エンジニアリング）｜パッシブセンサー｜ワイヤレス送信機｜屋外・屋内両用TX-103(BL) パッシブセンサ送信機配線工事不要。高精度な屋外・屋内両用ワイヤレス人感センサー人体から放射される熱線を検知し、見通し約100mの距離まで警報信号を送信します。4種類の検知エリアを1台でカバーする可変構造と、厳しい屋外環境でも誤報を抑えるフィルター技術を搭載した、法人向けセキュリティシステムのスタンダードモデルです。設置のしやすさと信頼性を両立し、あらゆる現場の防犯・監視を支えます。【製品の主要ポイント】・型番：TX-103(BL)（落ち着いたブラックカラー）・検知方式：パッシブインフラレッド（PIR）方式・電源：DC9V（推奨：リチウム電池 U9VL）・通信距離：約100m（周囲に障害物のない見通し距離）・防滴性能：IP43相当（縦付け設置時に雨をガード）■ この製品が向いている用途・資材置き場や建設工事現場の夜間侵入監視に・店舗シャッター前やバックヤード出入り口の警戒に・既存建物の配線が困難な場所への防犯設備追加に・駐車場や通用口での来客報知・車両検知に・外壁沿いの窓やベランダを狙った線警戒に■ 導入前に確認したいチェックポイント・受信機までの距離：障害物を考慮して見通し100m以内か・設置姿勢：屋外で使用する場合は「縦付け」が必須です・メンテナンス：定期的な電池交換が必要なため、作業可能な高さか・誤報要因：エリア内に揺れる植物や犬・猫などの小動物がいないか・環境条件：直射日光がレンズに直接当たらない場所が最適です■ 製品の優れた特長1. 配線不要の完全ワイヤレスシステム小電力セキュリティシステムの無線設備として設計されており、電源供給と信号伝達をすべてワイヤレス化しました。面倒な配線工事が一切不要なため、後付け設置はもちろん、短期間の仮設現場でもコストを抑えて導入が可能です。2. 4パターンの検知エリアを自由に構築レンズの交換と本体の調整により、「ワイド」「カーテン」「ロング」「横付けカーテン」の4種類のエリアを1台で選択可能です。10mの広範囲面警戒から、20mの長距離線警戒まで、設置場所の形状に合わせて最適なガードレールを構築できます。3. 屋外設置を可能にする「防雨構造（IP43）」縦付け設置時にはIP43相当の防雨構造となり、雨の当たる屋外壁面やポールへの設置に対応します。ハウジングは耐候性に優れた樹脂を採用しており、厳しい屋外環境下でも長期間の安定した運用をサポートします。4. 太陽光の影響を抑える専用フィルター付属屋外設置時の天敵である太陽光の乱反射や、車のヘッドライトなどの光の影響を最小限に抑えるため、専用の光学フィルターを標準装備。パッシブセンサー特有の環境誤報を物理的に低減し、信頼性の高い検知を実現しています。5. バッテリー消費を抑える「動作禁止タイマー」頻繁に人が通過する場所での無駄な送信を抑制するため、一度検知すると約1分間送信を休止するバッテリーセーブ機能を搭載しています。この機能により、1日100回の送信があっても約2年の電池長寿命を実現しました。6. 定期送信機能による通信異常監視機器が正常に動作しているか、または電波が届く状態にあるかを常に監視する定期送信機能を搭載しています。万が一の故障や電波障害、機器の盗難に対しても受信機側で異常を察知できるため、プロ仕様の高度な防犯運用が可能です。7. 電池切れを逃さない自己診断機能電池電圧が低下すると、本体のLEDが点滅して知らせるだけでなく、受信機へ「電池切れ信号」を送信します。メンテナンスのタイミングを正確に把握できるため、システムダウンを未然に防ぎ、常に安全な状態を維持できます。8. 施工性を高める±90°の回転調整機構センサーケース部は左右±90°の範囲で、5°ピッチの細かい回転調整が可能です。取付場所の角度に縛られず、狙いたい警戒ポイントへ正確にエリアを向けることができる、高い施工性を備えています。■ 施工・設置ガイド本製品の性能を最大限に発揮させるため、設置姿勢と防水性能の関係に注意してください。屋外では「縦付け」が必須条件となります。設置方式防水性能取付高さ主なエリア縦付け（推奨）防雨（IP43相当）0.8m ～ 1.5mワイド / ロング横付け（半屋外）非防雨（軒下限定）3m以内カーテン(3m)■ 製品仕様品名パッシブセンサ送信機品番TX-103(BL)検知方式パッシブインフラレッド方式検知エリア縦付け：ワイド10m / カーテン10m / ロング20m横付け：カーテン3m電源リチウム電池U9VL(DC9V) または アルカリ電池(6LR61)電池寿命約2年（リチウム電池使用・常温・1日100回送信時）※アルカリ電池使用時は約1年送信信号タイマーOFF時：約1秒送信＋5秒休止タイマーON時：約1秒送信（検知後約1分間は送信停止）動作表示灯赤色LED（検知時に点灯）感度調整30%～170%（ボリュームにより無段階調整）周波数帯426MHz帯（小電力セキュリティシステム）電波到達距離約100m（見通し距離）使用温度範囲－10℃ ～ ＋50℃防滴構造IP43相当（縦付け設置時）質量約250g（電池含む）外観カラーブラック（樹脂製）■ よくあるご質問（FAQ）Q：屋外に設置する場合の注意点はありますか？A：必ず「縦付け」で設置してください。横付けにするとケース内に雨水が侵入しやすく、防雨構造にならないため故障の原因となります。また、誤報を防ぐためエリアを水平より少し下向き（2°〜6°）に調整することをお勧めします。Q：電池は何を使用すれば良いですか？A：メーカー推奨はリチウム電池（U9VL）です。アルカリ電池（6LR61）も使用可能ですが、電池寿命が約1年に短縮されるため、メンテナンス頻度を減らしたい場合はリチウム電池をお選びください。Q：ガラス越しに人を検知することはできますか？A：いいえ、パッシブインフラレッド方式はガラスを透過しない「熱線（遠赤外線）」を検知する仕組みのため、ガラス越しでは動作しません。必ず検知エリア内に遮蔽物がないように設置してください。Q：通信距離はどのくらいですか？A：周囲に遮蔽物のない見通し距離で約100mです。ただし、間にコンクリート壁、金属板、断熱材入りガラスなどの障害物がある場合は、電波が減衰し距離が短くなる可能性があります。Q：動作禁止タイマーとはどのような機能ですか？A：一度検知して送信した後、約1分間は新たな検知・送信を行わない機能です。通行量が多い場所で送信回数を抑え、電池の消耗を大幅に軽減するために有効です。Q：センサーの感度は調整できますか？A：はい、本体内部に感度調整ボリュームを搭載しています。設置環境に合わせて、30%〜170%の範囲で無段階に感度を強めたり弱めたりすることが可能です。Q：電池が切れたらどのようにわかりますか？A：電池電圧が低下すると本体のLEDが点滅して通知するほか、登録されている受信機へ「電池切れ信号」を送信します。受信機側でアラームが鳴るため、交換時期を逃しません。Q：犬や猫でも反応してしまいますか？A：パッシブセンサーは温度変化を捉えるため、小動物も検知対象となる場合があります。感度を下げたり、ペットが通過する低い位置を検知エリアから外すといった物理的な調整を行ってください。Q：検知エリアの形を変えたいのですが。A：付属の「分割レンズ」または「単レンズ」を付け替えることで、ワイド（広範囲）、カーテン（薄い幕状）、ロング（遠距離）の3種類（縦付け時）にエリア構成をカスタマイズできます。Q：定期送信機能は何のためにありますか？A：機器の盗難、破壊、または予期せぬ電波障害により通信が途絶えたことを把握するための「生存監視」機能です。一定時間ごとに信号を送ることで、システム全体の信頼性を高めています。※ご注意：本製品のみでは警報音は鳴りません。別途、小電力セキュリティシステム専用の受信機をお求めください。TX-103(BL)は、人体などの移動によって生じる遠赤外線エネルギーの変化を検知し、警報信号を送信するパッシブセンサ送信機です。 防雨構造（縦付け時のみ）により、屋内だけでなく屋外や半屋外への設置も可能。 用途に応じて4種類の検知エリアが選択でき、自由度の高い設置が可能です。 電池寿命は1日100回の送信で約2年、市販のアルカリ乾電池使用時は約1年です。
