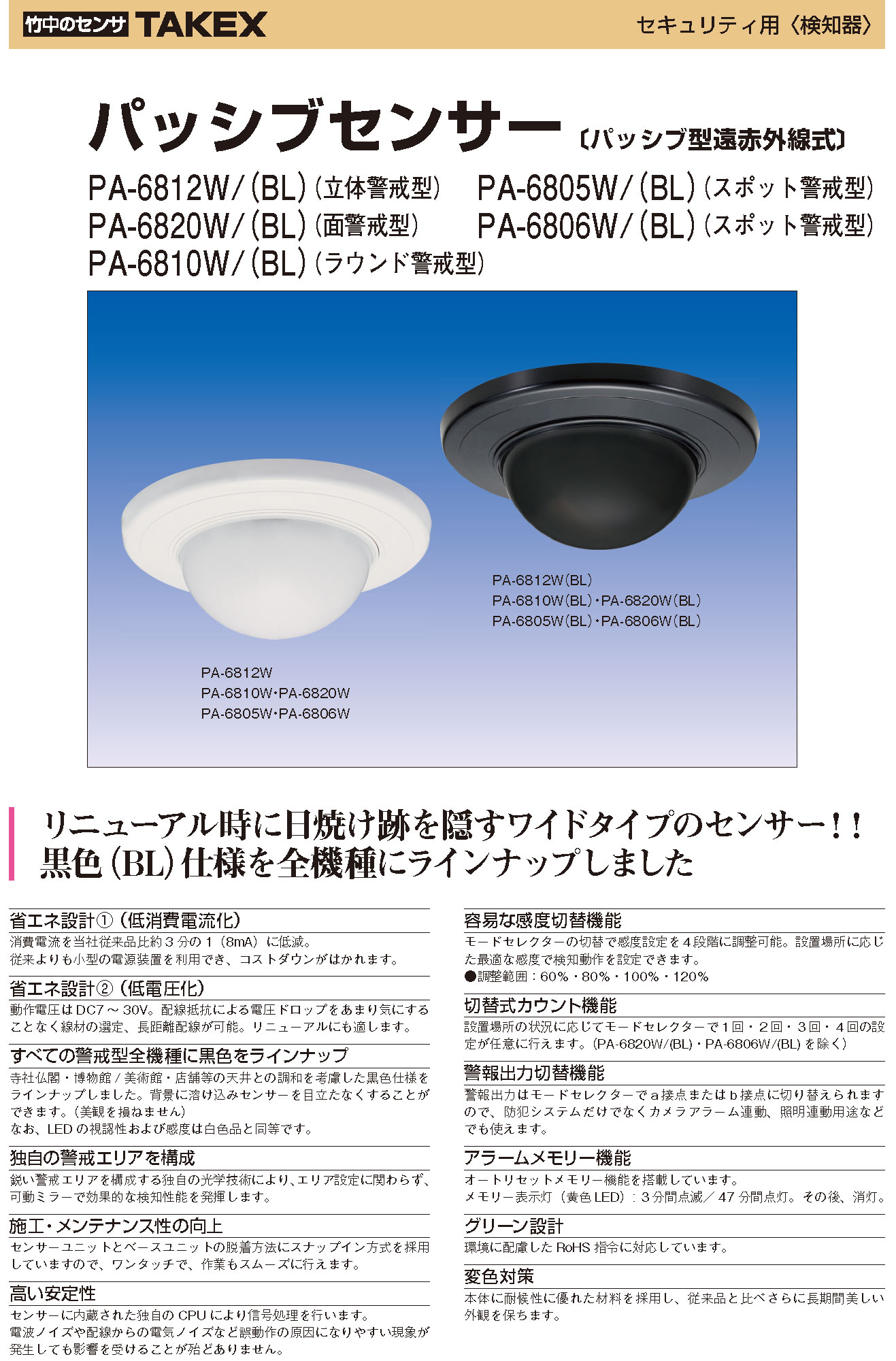

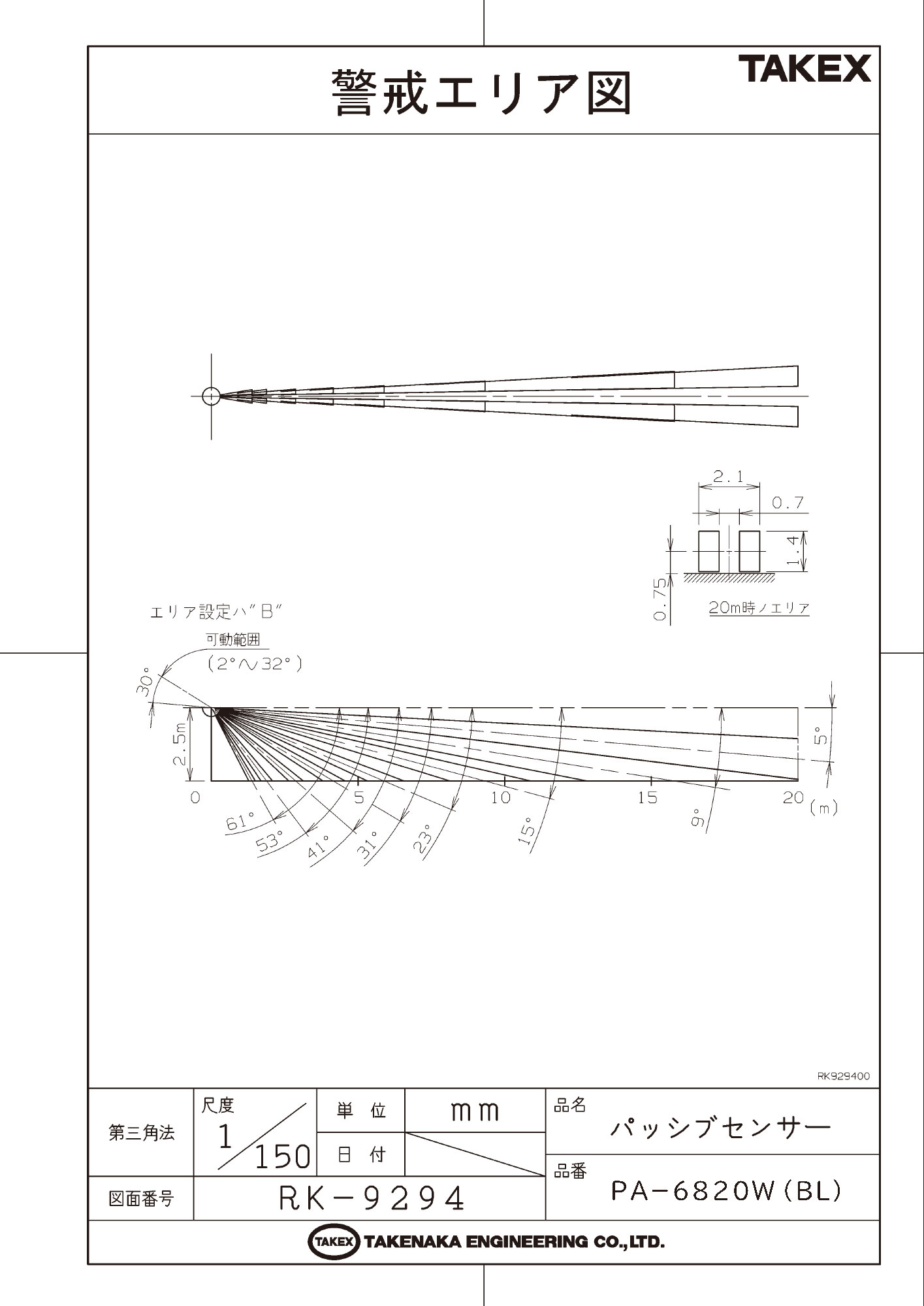

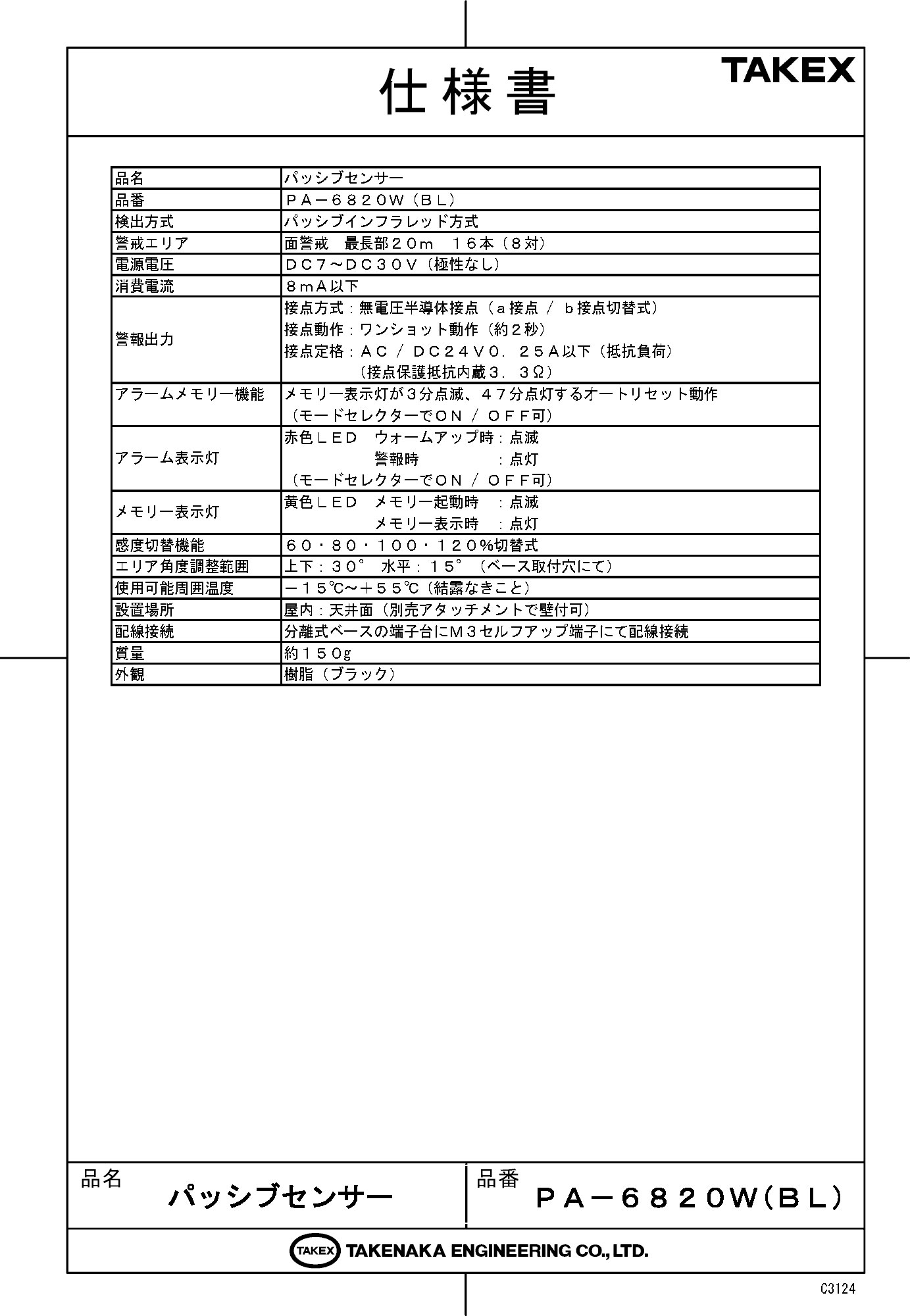

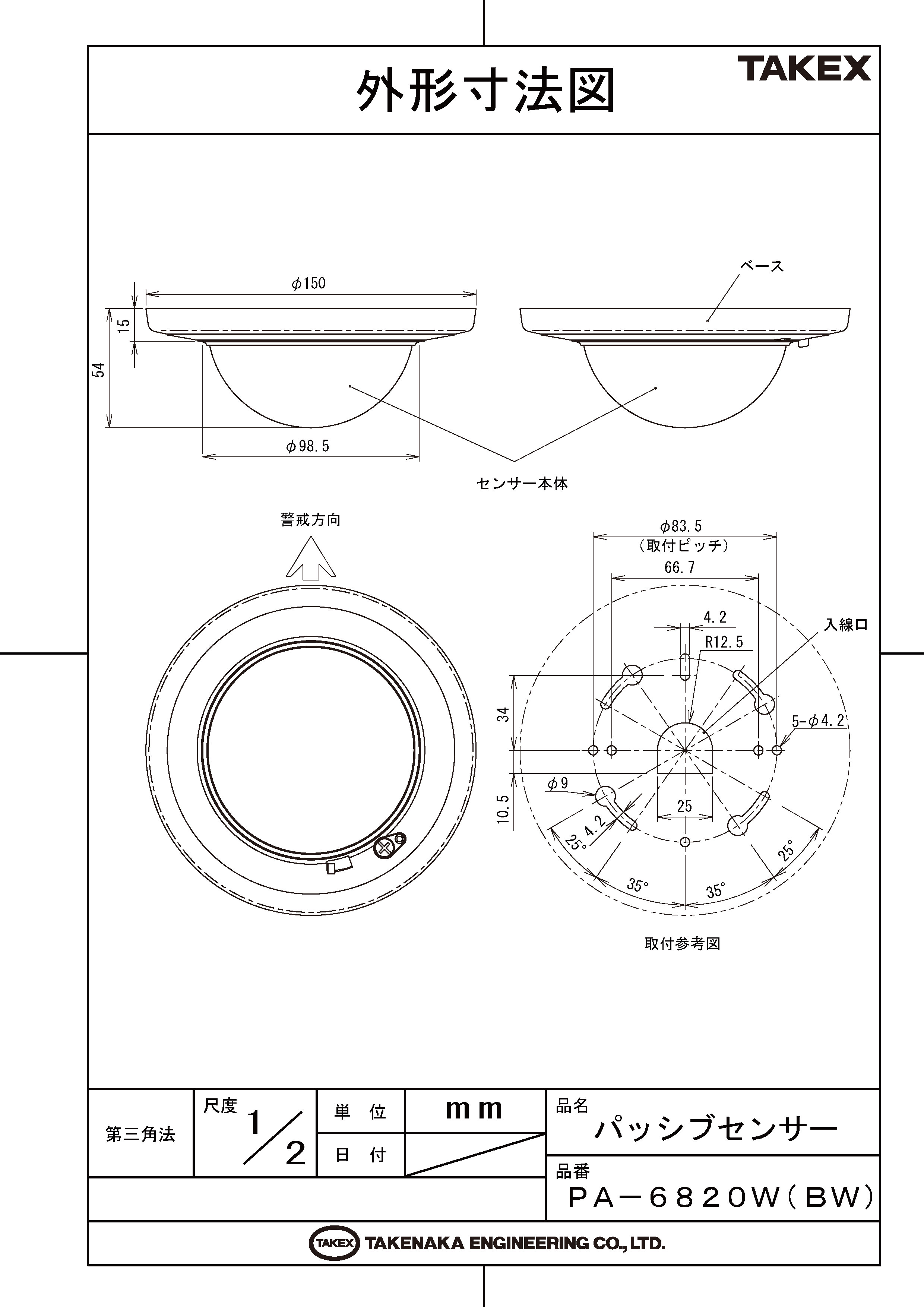

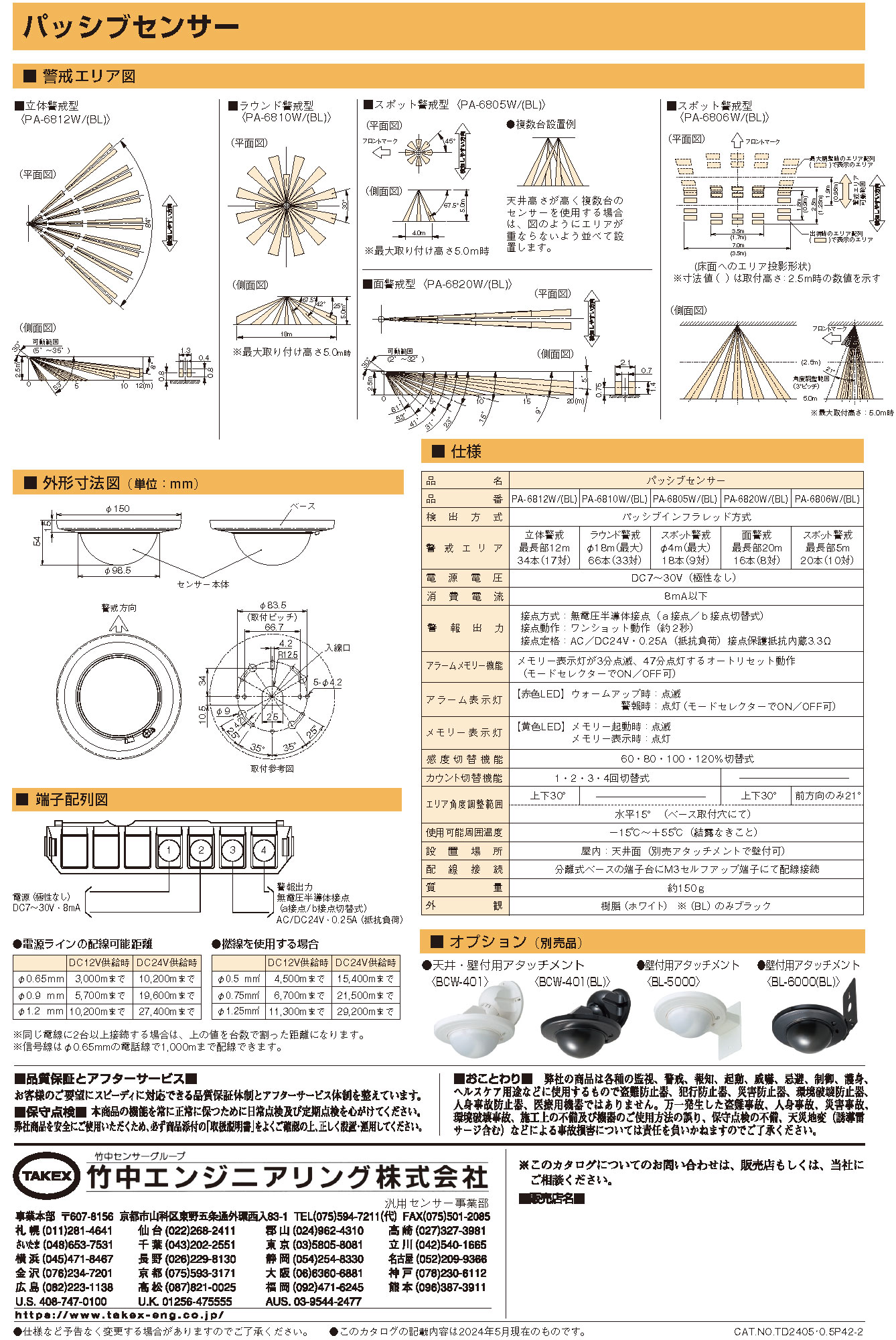

PA-6820W(BL)：パッシブセンサー 面警戒型 ブラック仕様【TAKEX（竹中エンジニアリング）正規品】PA-6820W(BL)は、最大20mのカーテン状バリアを形成する、屋内天井取付用の面警戒型パッシブセンサーです。シックなブラックボディがダークカラーの天井に美しく調和。さらに、既存センサーの設置跡を隠せるワイドベース設計を採用しており、リニューアル工事にも最適な一台です。消費電流を極限まで抑えた「8mA以下」の超省エネ設計と、独自CPUによる高度なノイズフィルタリングが、確かな信頼性と経済性を提供します。■ 製品の主要キーワード【パッシブセンサー】【面警戒（カーテン）型】【天井取付】【ブラック仕様】【最大20m警戒】【リニューアル対応】【省エネ設計】■ 主な特徴・こだわり1. 意匠を損なわないブラックカラー＆ワイドベース設計店舗、オフィス、博物館、寺院など、近年増えているダーク系統（黒・ダークグレー）の天井面に違和感なく馴染む「ブラック仕様」を採用。従来のホワイトモデルでは目立ってしまっていた空間の美観を損ないません。また、ベース部を直径150mmのワイド設計にすることで、既設センサーの取り外し時に残りがちな「天井の日焼け跡」や「古いビス穴」をきれいに覆い隠すことができ、施工後の仕上がりが格段に美しくなります。2. 圧倒的な省エネ性能と低電圧対応メーカー従来品比で約3分の1となる「消費電流8mA以下」を実現。これにより、1台の電源装置から供給できるセンサー台数を大幅に増やすことが可能となり、システム全体のコストダウンに大きく貢献します。また、DC7V～30Vという極めて広い動作電圧範囲（無極性）に対応しているため、長距離配線による電圧ドロップ（電圧降下）が発生しやすい現場でも、安定した動作を維持します。3. 最長20mをカバーする鋭いカーテン警戒高性能な面警戒（カーテン）レンズにより、壁面や窓際を仕切るような幕状の検知エリアを構築します。最大20mという長距離を1台でカバーできるため、大規模な施設や長い廊下の境界監視、窓際の一括警戒に非常に効果的です。警報出力には無電圧半導体接点を採用。物理的な接点の摩耗や動作音がなく、静粛性が求められる美術館や、高頻度で検知が発生する場所でも長寿命な運用が可能です。■ 現場で選ばれる「4つの強み」◆ 施工性の向上：スナップイン方式を採用。ベースを天井に固定した後、センサー本体をワンタッチで脱着できるため、高所での作業時間を短縮し、メンテナンス性も向上しています。◆ 高い環境耐性と安定性：独自のCPU信号処理アルゴリズムを搭載。外部からの電波ノイズや電気的ノイズによる誤動作を徹底的に排除し、侵入者のみを確実に捉える高い検知精度を誇ります。◆ 充実の自己診断機能：センサー内部の回路異常や断線を常時監視。万が一の異常発生時にはアラームLEDを連続点灯させて知らせるため、システムのダウンタイムを最小限に抑えられます。◆ オートリセットメモリー：発報履歴をLEDで表示。発報から3分間は点滅、その後47分間は点灯し、合計50分で自動消灯する「オートリセット機能」を搭載。管理者が後から発報箇所を確認するのに便利です。■ 施工・設置ガイド（エリア調整）取付高さに応じて、センサー裏面のエリアセレクター（A～K）を切り替えることで、最適な警戒距離を確保できます。【取付高さとエリア調整（最大検知距離）】天井高 \ 距離4m8m12m16m20m2.0mFCBBA3.0mJEDCB4.0mKGEDC5.0m-IFED■ LED表示灯の動作一覧表示灯名称色状態意味・詳細アラーム表示灯赤点滅ウォームアップ状態（電源投入後 約1分）点灯警報出力中（検知時に約2秒間点灯）メモリー表示灯黄点滅警報発報後の記録開始（最初の3分間）点灯メモリー保持状態（さらに47分間点灯）■ 製品仕様項目内容品名パッシブセンサー（面警戒型）ブラック品番PA-6820W(BL)検出方式パッシブインフラレッド（PIR）方式警戒エリア面警戒 最長部20m 16本（8対）電源電圧DC 7V ～ DC 30V（極性なし）消費電流8mA以下（DC12V供給時）警報出力接点方式：無電圧半導体接点（a接点/b接点切替）動作：ワンショット動作（約2秒）定格：AC/DC 24V 0.25A以下メモリー機能オートリセット動作（3分点滅、47分点灯）感度切替60％・80％・100％・120％（セレクター切替）角度調整上下：30度 ／ 水平：15度（ベース取付穴にて）設置場所屋内：天井面（取付高さ 2.0m～5.0m）使用周囲温度-15℃ ～ +55℃（結露なきこと）質量約150g外観樹脂（ブラック）■ よくある質問（FAQ）Q：PA-6820W(BL)は屋外で設置できますか？A：いいえ、本製品は屋内専用です。雨水が直接かかる場所や、急激な温度変化・結露が発生する場所での使用は避けてください。Q：最大で何メートルの高さまで取り付け可能ですか？A：最大取付高さは5.0mです。この高さで設置した場合、床面での有効警戒距離は最大20mとなります。Q：電源の配線にプラス・マイナスの極性はありますか？A：無極性設計ですので、DC7V～30Vの範囲内であれば極性を気にせず接続いただけます。Q：ガラス越しに外の人間を検知することはできますか？A：できません。パッシブインフラレッド方式はガラスを透過しない遠赤外線の変化を検知するため、窓の内側から外の動きを捉えることは不可能です。Q：アラームメモリー機能はどうすれば解除されますか？A：オートリセット機能を搭載しており、発報から計50分が経過すると自動的に消灯します。また、電源の再投入でもリセットが可能です。Q：現場の環境に合わせて感度を調整したいのですが。A：本体裏面のセレクターにより、60・80・100・120％の4段階から感度を選択できます。空調の気流がある場所などでは感度を下げる等の調整が可能です。Q：警報出力の接点構成（a接点・b接点）は選べますか？A：はい、切替式です。モードセレクターの設定により、接続する警報盤やシステムに合わせてどちらの接点構成でも運用いただけます。Q：赤色LEDがずっと点灯したまま消えないのはなぜですか？A：自己診断機能が内部故障を検知している可能性があります。一度電源を入れ直しても改善しない場合は、機器の点検・交換を推奨します。Q：古いセンサーの跡を隠せるとはどういうことですか？A：直径150mmの大型ベースを採用しています。一般的なセンサーよりも一回り大きいため、旧機種を外した際の日焼け跡やビス穴を完全に隠すことができます。Q：カウント設定（1回/2回など）は付いていますか？A：PA-6820Wシリーズはカウント機能には対応しておりません。設定スイッチの6・7・8は必ず「OFF」の状態でご使用ください。※本製品は侵入検知を目的としたセンサーであり、盗難や事故を完全に防止するものではありません。万が一発生した損害等については、弊社およびメーカーは一切の責任を負いかねますので、予めご了承ください。パッシブセンサー PA-6820W(BL)は、省エネ設計により消費電流を約3分の1に低減。黒色仕様で神社仏閣や美術館などの天井と調和し、目立ちにくいデザインです。鋭い警戒エリアを構成し、独自のCPUによるノイズ耐性を備え、高精度な検知が可能。感度切替機能やアラームメモリー機能を搭載し、幅広い用途に対応します。
