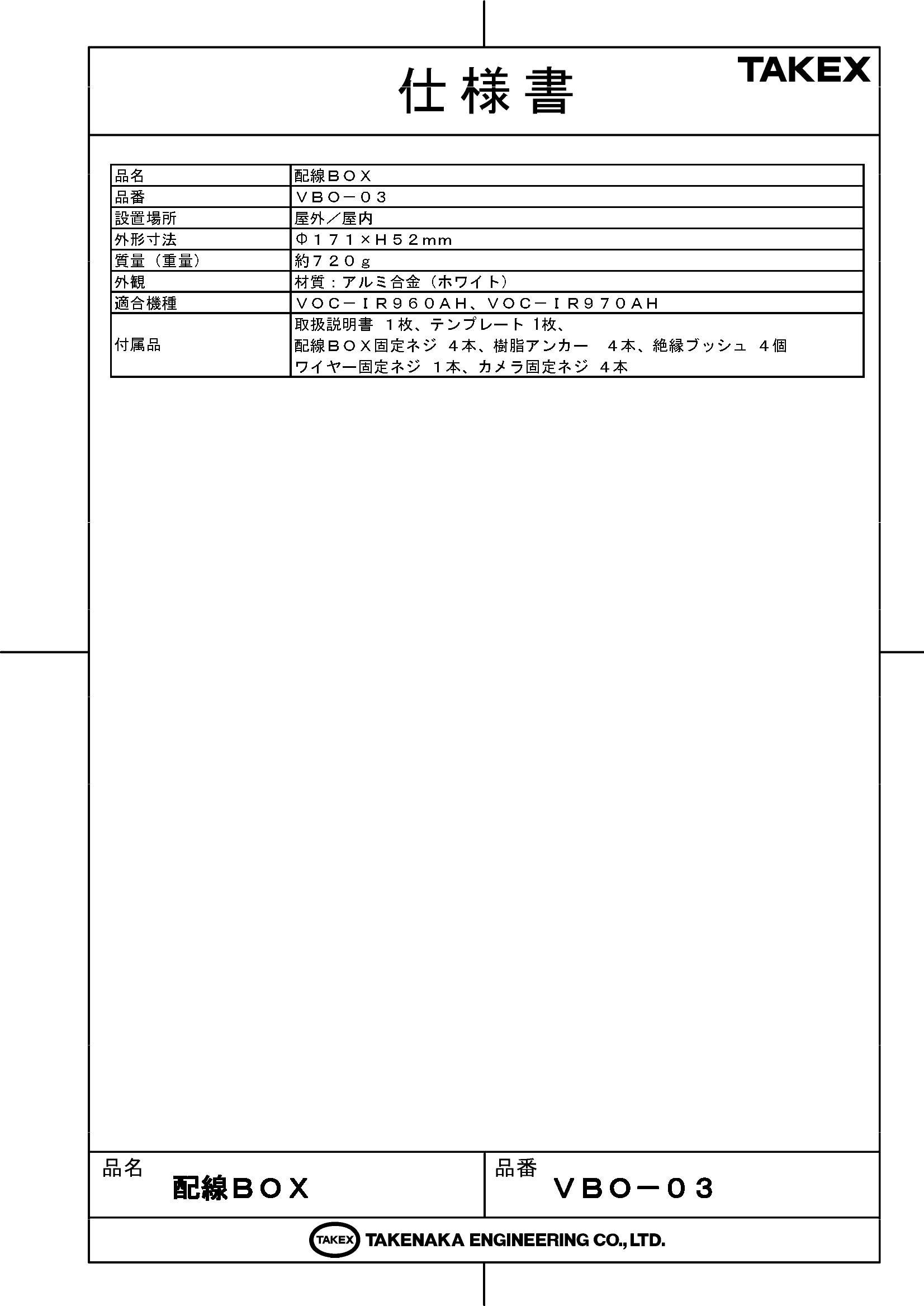

VBO-03 配線BOX（屋外用監視カメラ専用）◆ TAKEX（竹中エンジニアリング）純正アクセサリ◆ 屋外カプセルカメラ専用 高耐久配線ボックス◆ 絶縁構造による雷サージ・ノイズ対策設計◆ アルミ合金製・全天候型ハウジング■ 製品概要屋外監視カメラの設置において、最もトラブルの原因となりやすいのが「結線部の腐食」と「電気的ノイズ」です。VBO-03は、VOC-IRシリーズ（VOC-IR960AH / VOC-IR970AH）の接続部を保護するために開発された、インフラ品質の専用配線ボックスです。単なるケーブル収納ケースではなく、電気的なアイソレーション（絶縁）構造を採用。金属ポールや建物の構造物から伝わる迷走電流や、落雷時の誘導雷（雷サージ）の影響を物理的に遮断することで、カメラ本体の故障リスクを大幅に低減し、安定した映像品質を長期間維持します。 【基本スペック】 ・型番：VBO-03 ・製品名：配線BOX ・カテゴリ：監視カメラ用周辺機器（受動インフラ） ・主な用途：屋外カメラ接続部の保護、ノイズ・サージ対策 ・適合機種：VOC-IR960AH / VOC-IR970AH ■ この製品が向いている用途・環境・屋外監視カメラの結線部を浸水や劣化から守りたい場合・金属ポール設置時の迷走電流（電位差）によるノイズを抑えたい場合・雷サージの影響を受けやすい高所や開放地への設置・配線露出を避け、外観を美しく仕上げたい商業施設やオフィスビル■ 導入前に確認したいポイント・設置面の材質：十分な引き抜き強度があるか確認してください。・入線口の位置：上面配置は浸水リスクがあるため、側面・下面を推奨します。・コーキング処理：設置時は必ず変成シリコン等の屋外用コーキング剤をご用意ください。■ VBO-03の主な特長1. 環境・電気的完全アイソレーション機構金属ポールや構造物から伝わる迷走電流や、誘導雷の影響を遮断するための絶縁設計を徹底。底面の絶縁ゴムと固定ネジ部の絶縁ブッシュにより、設置面からの電気的導通を物理的にカット。カメラの故障率低減と映像ノイズの抑制を同時に実現します。2. 全天候型高耐久アルミハウジング筐体には堅牢なアルミ合金を採用。屋外の過酷な気象条件（雨・風・直射日光）に耐え、長期間の運用においても内容物の安全を確保します。G3/4規格の入線口を2箇所備え、現場のレイアウトに合わせた柔軟な配線が可能です。3. プロフェッショナルな防水・密閉設計カメラ取り付け板には専用の防水ゴムパッキンを装備。毛細管現象による水の侵入を徹底排除します。入線口にはホールプラグネジが付属しており、使用しない側の開口部を完全に閉塞することで、高度な密閉空間を維持します。4. 施工品質を高める位置決めテンプレート正確なピッチでのマーキングを容易にする施工用テンプレートが標準付属。壁面や天井への取付時に、120度間隔のネジ穴やケーブル通し穴を迷いなく加工でき、現場での施工ミスを最小限に抑え、工期短縮に貢献します。5. 配線ジョイントスペースの確保BOX内部は電源・映像ケーブルの結線部をゆとりを持って収納できる設計です。ケーブルの許容曲げ半径を遵守したまま収容できるため、中心導体へのストレスを軽減し、高周波特性の劣化や映像の減衰を防ぎます。6. 専用機種への最適化された親和性VOC-IRシリーズ専用設計のため、カメラ固定ピッチやフロントマークの向きが完全に一致。純正品ならではのフィット感により、施工後のガタつきや位置ズレが発生しにくい信頼の構造です。■ 施工・設置ガイド設置の際は、カメラ取り付け板の「FRONT」マークを必ず上側に向けてください。浸水防止のため、付属のプラグネジは必ず側面または下面に配置し、上面への配置は絶対に避けてください。ネジ締め付け時は1.0N・m（100cN・m）以上のトルクで均等に固定し、接続部には自己融着テープによる防水処理を行ってください。 確認項目 この製品での施工方針 設置方向 FRONTマークを上、プラグネジを側面または下面に配置 締め付けトルク 各固定ネジ共通で 1.0 N・m 以上を推奨 絶縁対策 付属の絶縁ブッシュと底面絶縁ゴムを必ず併用してください 防水処理 接続部は自己融着テープ、境界部は屋外用コーキングを推奨 ■ 製品仕様 品名 配線BOX 品番 VBO－03 設置場所 屋外／屋内（塩害地域・腐食性ガス環境を除く） 外形寸法 Φ171×H52mm（全体最大寸法：W132×H171×D80mm） 質量 約720g 材質 / 外観 アルミ合金（ホワイトカラー塗装） 適合機種 VOC－IR960AH、VOC－IR970AH 入線口規格 G3/4規格（2箇所） 指定トルク 1.0 N・m (100 cN・m) 以上 付属品 取扱説明書、施工テンプレート、配線BOX固定ネジ(4)、樹脂アンカー(4)、絶縁ブッシュ(4)、ワイヤー固定ネジ(1)、カメラ固定ネジ(4) ■ よくある質問（FAQ）Q：BOXの内部にLEDやスイッチはありますか？A：いいえ、本製品は受動的な物理保護筐体のため、電子的なインジケーターや設定スイッチは搭載されていません。Q：絶縁ブッシュは必ず使わなければなりませんか？A：はい。特に金属製のポールや壁面に設置する場合、絶縁ブッシュを使用しないとノイズ混入や雷サージによる故障の原因となります。Q：海岸近くの設置は可能ですか？A：塩害地域での使用は推奨されません。アルミ合金の腐食により、落下の危険性があるため設置は控えてください。Q：適合機種以外のカメラでも取り付け可能ですか？A：VOC-IR960AH/VOC-IR970AH専用設計のため、他社製品での適合性は保証いたしかねます。Q：コーキング処理はどこに必要ですか？A：壁面との接地面、電線管コネクターのネジ部、入線口の隙間に屋外用の耐候性コーキングを施してください。Q：プラグネジを上向きに取り付けても大丈夫ですか？A：禁止事項です。上面にプラグがあると、経年劣化による浸水リスクが高まります。必ず側面か下面に配置してください。Q：内部の配線にビニールテープを使ってもいいですか？A：結露のリスクがあるため、粘着剤が劣化しやすいビニールテープではなく、防水性の高い自己融着テープを使用してください。Q：付属のワイヤー固定ネジはどこに使いますか？A：VBO-03単体の施工では基本使用しませんが、構成上同梱されているパーツです。Q：カメラの向きを調整した後にBOXを閉めればよいですか？A：はい。画角調整やOSD設定をすべて完了し、映像を確認した後に最終的な増し締めとコーキングを行ってください。Q：雷サージ対策としてアース（接地）は不要ですか？A：本製品は「絶縁」による保護を主目的としていますが、システム全体としては別途保安器（サージプロテクター）の設置を推奨します。Copyright (C) TAKEX All Rights Reserved.VBO-03は、竹中エンジニアリング製の屋外カプセルカメラ用配線BOXで、対応機種はVOC-IR960AHおよびVOC-IR970AHです。屋外使用に適した堅牢なアルミ合金製で、ホワイト仕上げにより景観にも配慮。外形寸法はφ171×H52mm、質量は約720gと軽量で、施工性にも優れています。内部には豊富な取付穴と導入口を備え、カメラとの接続・配線を安全かつ確実に実施可能。G3/4ネジのケーブル導入口と絶縁ブッシュにより、防水・絶縁性も高く、厳しい環境下での使用にも対応します。付属のテンプレートや固定ネジ、樹脂アンカーなど施工に必要な部材が一式同梱され、現場での即時対応が可能。防犯カメラ配線、円形ボックス、耐候性設計、防水ブッシュ、VOC専用ボックス、ホワイト仕上げ、アルミ筐体、屋外設置、軽量コンパクト、防塵設計、安全施工、セキュリティ設備、施工性向上、G3/4ネジ対応、取り付け簡単、監視カメラシステム、高信頼性機器、TAKEX純正アクセサリーとして幅広い用途に最適です。
