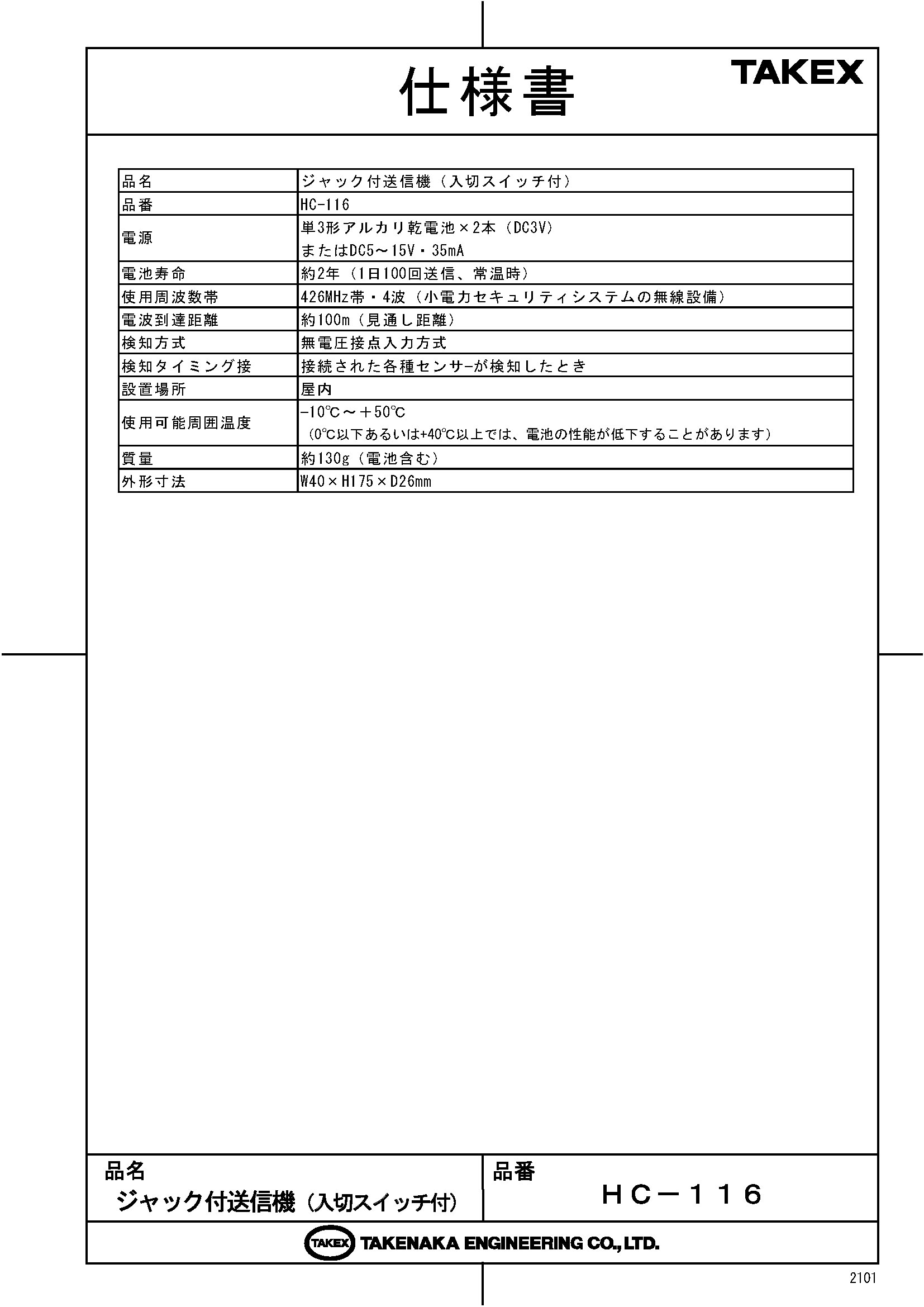

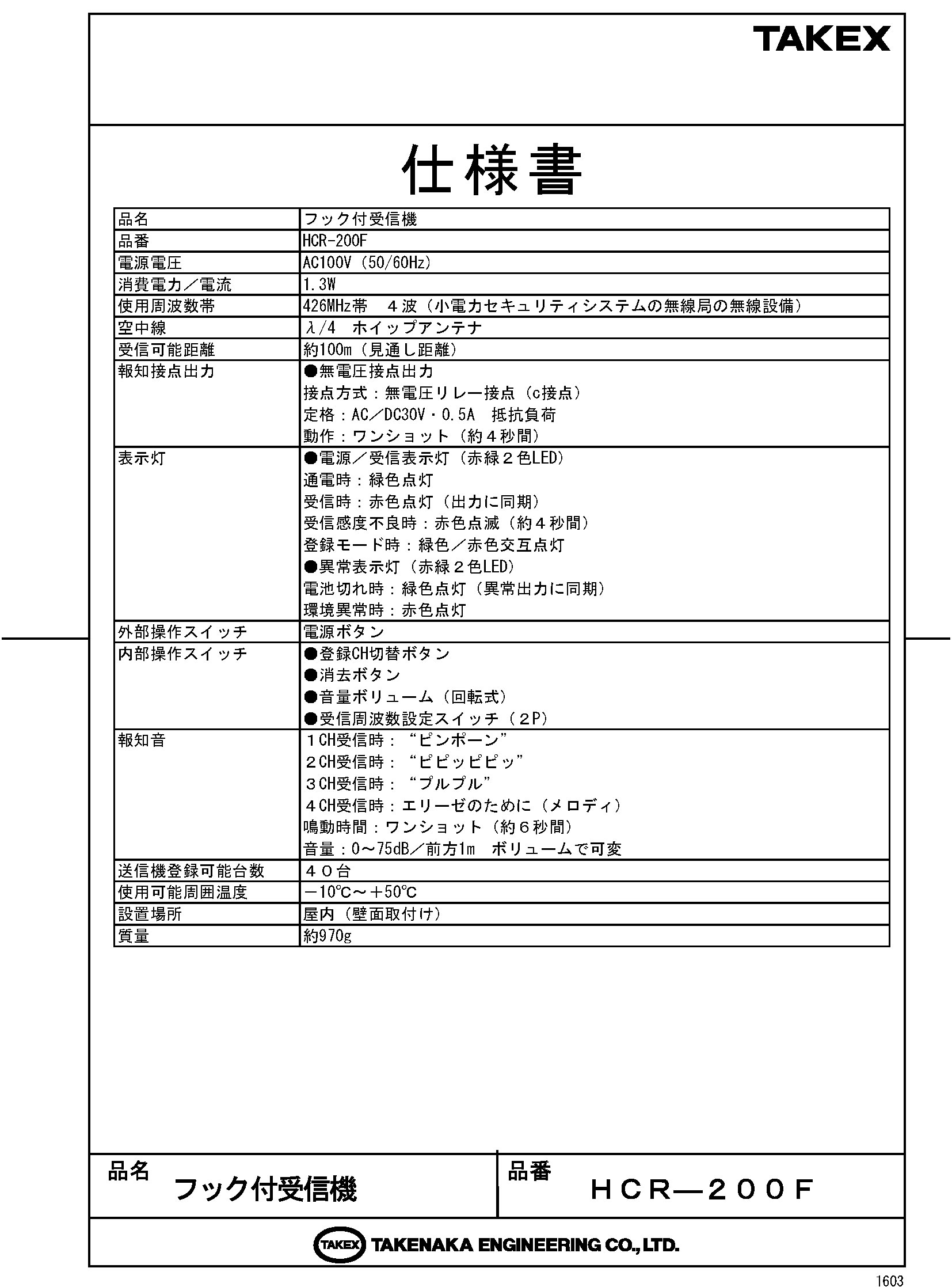

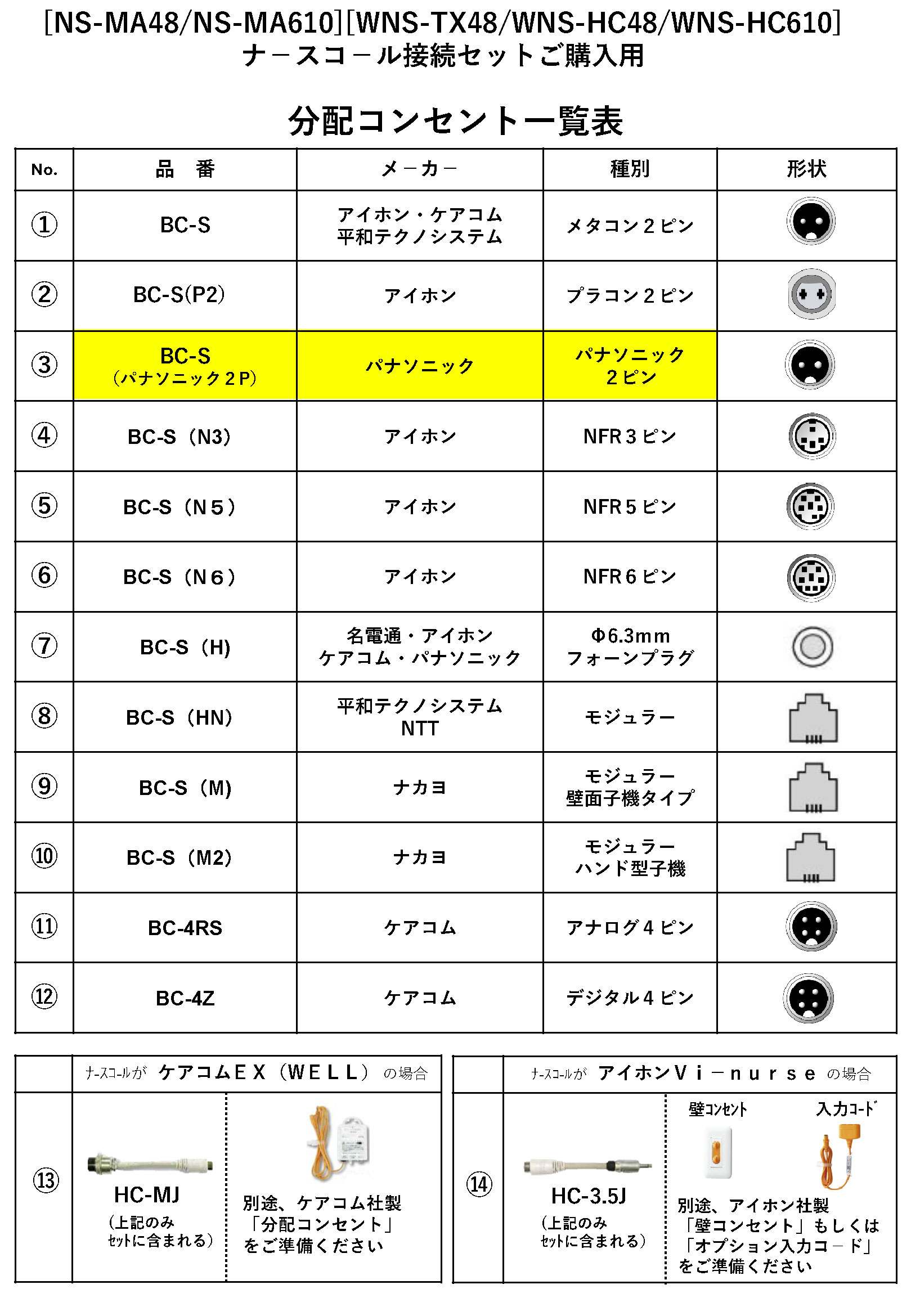

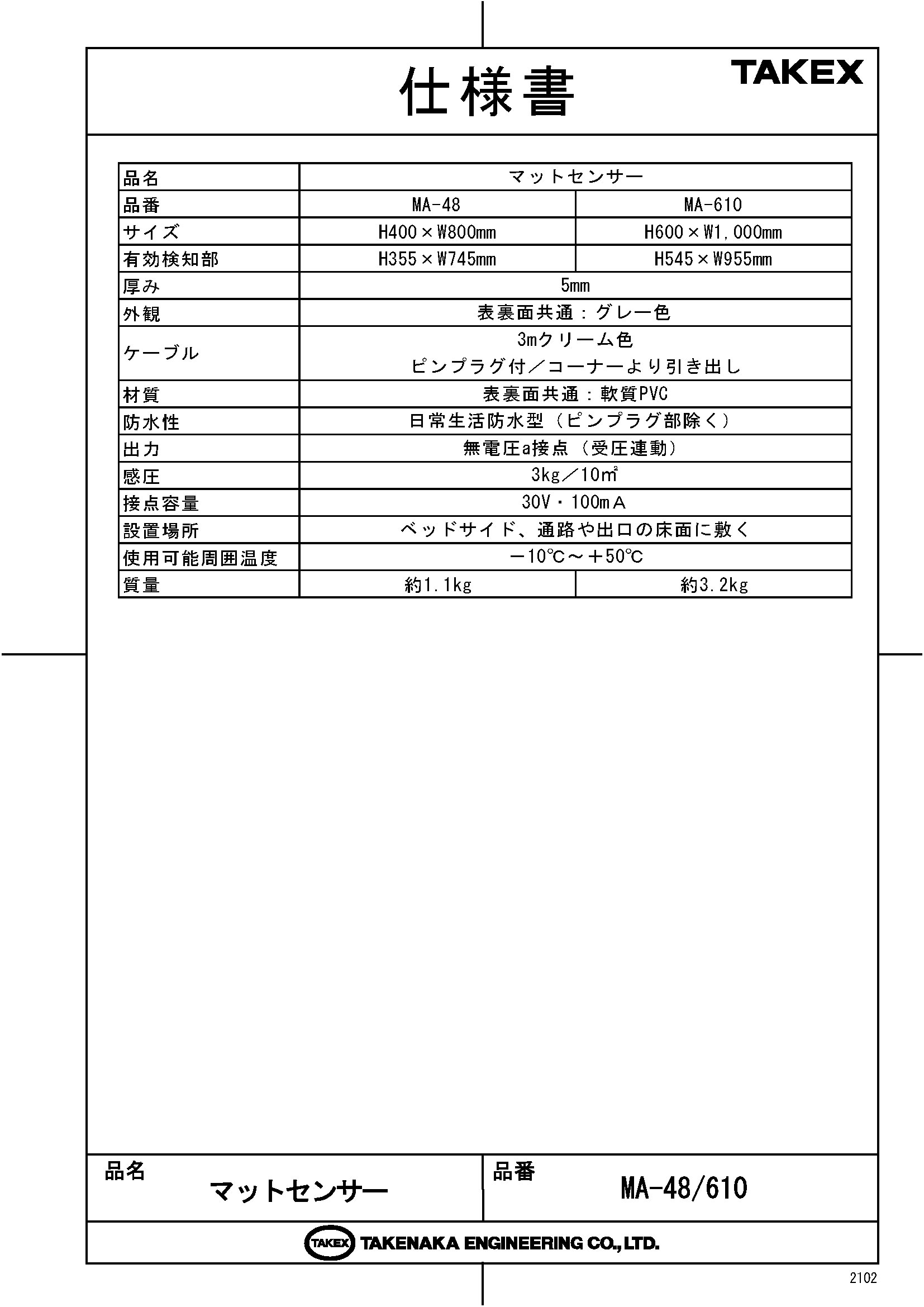

竹中エンジニアリング / 徘徊お知らせシステム / 無線式センサー / パナソニック2P対応 / 離床検知WNS-HC48-03 マットセンサー ナースコールセット(無線式) パナソニック2ピン向け既存のナースコールシステムを活かしたまま、無線式のマットセンサーを簡単に追加できるオールインワンセットです。ベッドサイドや部屋の出入り口に設置し、立ち上がりや外出を無線でナースコールへ通知します。足元の配線をなくすことで、断線トラブルや利用者の転倒リスクを大幅に低減し、安全な介護環境を構築します。施工工事は不要で、届いたその日からすぐにご利用いただけます。【製品構成】・マットセンサー (MA-48)・ジャック付送信機 (HC-116)・フック付受信機 (HCR-200F)・パナソニック2P対応 分配コンセント【主要諸元】◆型番：WNS-HC48-03◆通信方式：小電力セキュリティ、4周波切替対応◆電波到達距離：約100m（見通し距離）◆主な用途：病院・介護施設での離床検知、徘徊防止、転倒防止対策◆適合規格：パナソニック2P（T2C/T2）ナースコールシステム■ 本製品の特長1. センサーから分配器までを完全無線化マットセンサーとナースコール分配コンセントの間をワイヤレス化することで、従来不可欠だった足元の引き回し配線を排除しました。これにより、スタッフや患者様がコードに足を引っ掛けて転倒する事故を未然に防ぐとともに、車椅子や清掃用具の移動もスムーズになります。2. 4周波切替機能による高度な混信対策セットに含まれる受信機（HCR-200F）には、最新の4周波切替機能を搭載しています。多数のセンサーを同一フロアや隣接する病室で設置する場合でも、周波数を分散させることで電波干渉や混信のリスクを大幅に軽減。病院・施設内での確実な通知運用を強力にサポートします。3. 日常生活防水対応の高耐久マットセンサー付属のマットセンサー（MA-48）は、汚れてもアルコール消毒や水拭きが可能な日常生活防水仕様です。また、最も故障しやすいコード引き出し部には特殊なブッシュ加工を施し、高強度糸を内部に組み込むことで、現場特有の「コードの強い引っ張り」に対しても抜群の耐久性を誇ります。4. ナースコール機能を損なわない分配設計専用の分配コンセントは「3入力1出力」のハブ機能を備えています。既存のナースコール握りボタンを接続したまま本システムを割り込ませることができるため、壁面のナースコール端子を塞ぐ心配がありません。緊急時の呼び出し機能はそのままに、センサー監視機能を追加できます。5. 現場の声を反映した柔軟な設置スタイル受信機にはベッド柵やヘッドボードへ手軽に掛けられる大型フックを装備。また、送信機にもフックと裏面マグネットが備わっており、スチール製ベッドから木製家具まで、現場の状況に合わせて最適な場所にワンタッチで固定可能です。工具を使ったビス止め等の手間は一切かかりません。6. 最大40台の送信機を個別管理可能受信機1台に対して、最大40台までのワイヤレス送信機を登録可能です。マットセンサーだけでなく、別売のベッドコーナーセンサー、赤外線センサー、ドアセンサーなどを後から追加して組み合わせることができ、ワンフロアや複数箇所の検知を一括管理する拡張性を備えています。7. 高いメンテナンス性と誤報防止機能センサーの接続部には金メッキプラグを採用。長期使用による金属の腐食や接触不良を抑え、安定した信号伝達を維持します。送信機本体には物理的な「入切スイッチ」を搭載。シーツ交換や清掃時、またはセンサーを使用しない時間帯にオフにすることで、不要な誤報を防ぐことができます。■ 選定時に評価いただきたい強み・【施工不要】 壁面のコンセントを差し替えるだけで導入でき、高額な工事費は一切不要。・【高信頼性】 防犯センサー専業メーカーならではのノウハウを凝縮した高精度検知。・【互換性】 パナソニック2P仕様のナースコール子機（JC-20、VHR-560C等）に幅広く適合。・【利便性】 電池式送信機のため、電源コンセントの位置を気にせずどこでも設置可能。■ 施工・設置ガイド専門知識は不要です。以下の4ステップでどなたでも簡単に設置が完了します。工程作業内容1. 壁面接続病室の壁にあるナースコール端子に、付属の分配コンセントのプラグを差し込みます。2. 子機接続分配コンセントの正面レセプタクルに、今まで使用していた握りボタン子機を差し込みます。3. 受信機設置受信機のフックをベッド柵等に掛け、コードを分配コンセントのジャックに差し込みます。4. センサー設置マットを床に敷き、送信機に接続してスイッチを入れれば準備完了です。■ 製品仕様【マットセンサー (MA-48)】外形寸法幅 400mm × 長さ 800mm × 厚さ 5mmコード長3m (ピンプラグ付、金メッキ仕様)材質軟質PVC防水性能日常生活防水仕様 (ピンプラグ部除く)カラーグレー【小電力型受信機 (HCR-200F)】通信距離見通し約100m登録台数最大40台機能4周波切替、ベッドフック付接続専用分配コンセント経由【ジャック付送信機 (HC-116)】接続端子ピンジャック形状 (専用センサー用)機能入切スイッチ、フック、裏面マグネット付電源電池式 (専用電池付属)【分配コンセント (パナソニック2P対応)】外形寸法幅 64mm × 高さ 123mm × 奥行 25.5mmリード線長1.5m使用温度-10℃ ～ +50℃対応規格パナソニック2P (T2C/T2互換)■ よくある質問（FAQ）Q：どのナースコールでも使えますか？A：本製品は「パナソニック2P（2ピン）」仕様のナースコール専用です。壁面の差込口の穴数や、お使いの握りボタンのコネクタ形状が2ピンであることをご確認ください。Q：マットセンサーは水洗いできますか？A：日常生活防水仕様ですので、アルコールによる拭き取りや、表面を水拭き・軽く洗浄することは可能です。ただし、送信機へ繋ぐピンプラグ部分は故障の原因となるため濡らさないでください。Q：送信機の電池寿命はどのくらいですか？A：使用頻度にもよりますが、一般的な運用で約1～2年程度です。電池が少なくなると送信機本体のLED表示でお知らせしますので、定期的な確認をお願いします。Q：電波が届かない場合はどうすればいいですか？A：見通し100mですが、コンクリート壁や金属製の仕切りがある場合は距離が短くなります。設置位置を調整していただくか、別売の「中継器」を導入することで距離を延ばせます。Q：センサーが反応したとき、ナースステーションで区別はつきますか？A：一般的な分配コンセント経由の接続では、既存のナースコールボタンとセンサーの呼び出し音・表示を区別することはできません。どちらも通常のナースコールとして通知されます。Q：複数のセンサーを一つの受信機で使えますか？A：はい、最大40台までの送信機（センサー）を1台の受信機に登録して運用することが可能です。多床室などでの集中管理にも適しています。Q：入切スイッチは何のために使うのですか？A：リハビリやシーツ交換、床の清掃時など、一時的にセンサーを動作させたくない時にオフにするためのスイッチです。使用しない時の電池消耗も防げます。Q：マット以外のセンサー（ベッドセンサーなど）も繋げますか？A：はい、ピンプラグ仕様の竹中エンジニアリング製センサーであれば、送信機のジャックに直接差し込んで無線化することが可能です。Q：4周波切替とは何ですか？A：近隣の病室で同じシステムを使用している場合に、電波が混じらないように通信周波数を4つのパターンから選択して設定できる、混信防止のための機能です。Q：設置には専門の電気工事が必要ですか？A：いいえ、一切不要です。すべてのコンポーネントがプラグ接続方式ですので、届いたその場ですぐにどなたでも設置いただけます。※仕様および外観は改良のため予告なく変更される場合があります。※本製品は徘徊や離床を完全に防止するものではなく、早期の検知を補助するためのシステムです。介護施設や病院での離床検知に最適な「WNS-HC48」は、マットセンサーと無線通信機器を組み合わせたナースコール連動型製品です。マットセンサー「MA-48」とジャック付送信機、フック付受信機、さらに14種の分配コンセントから選択可能で、導入後すぐに使用できます。床に設置するだけで、患者の離床を即座に感知しナースコールへ通知。コードレス構成により、つまずき事故や断線による誤作動を防ぎ、安全性が大幅に向上。無電圧接点出力、感圧3kg/10m2、防水構造で医療現場に最適。426MHz帯無線通信で100mまで安定した通信が可能です。受信機は壁面やヘッドボードへ簡単に設置可能。モジュラー、2ピン、4ピンなどナースコール各社に対応。安心と安全を両立した高機能検知システムです。
