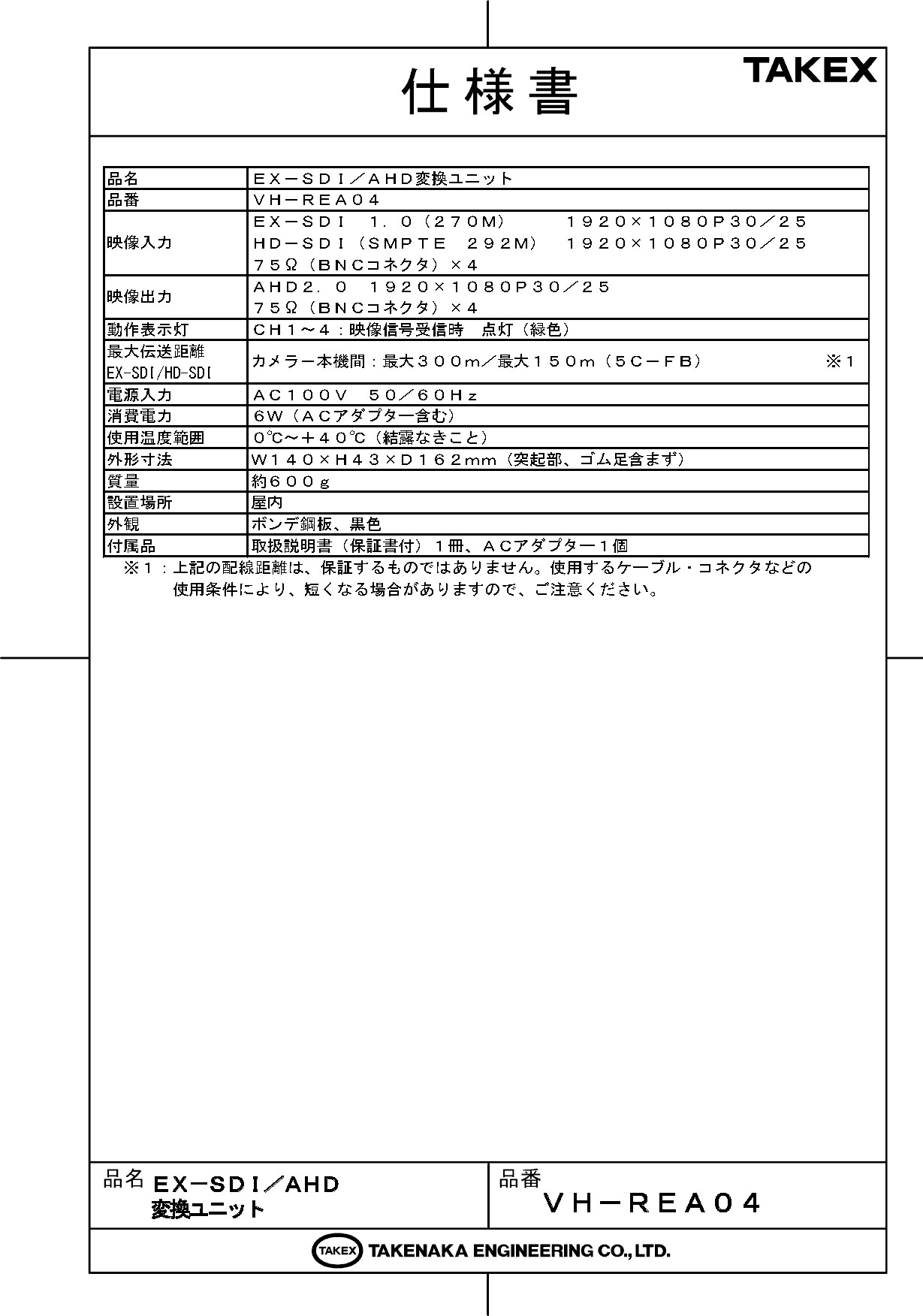

VH-REA04 EX-SDI/AHD変換ユニット デジタル映像信号（EX-SDI/HD-SDI）をアナログハイビジョン（AHD）信号へリアルタイム変換する4チャンネルブリッジデバイスです。既存のAHDレコーダー環境を活かしつつ、EX-SDIカメラによる高品位な長距離伝送システムを構築できます。 【主な概要】 ・型番：VH-REA04 ・入力：EX-SDI 1.0 / HD-SDI（4系統） ・出力：AHD 2.0（4系統） ・最大伝送距離：300m (EX-SDI) / 150m (HD-SDI) ※5C-FB使用時 ・電源：AC100V（専用ACアダプター付属） ◆ 製品の特長 1. SDIハイブリッド受信対応 EX-SDI 1.0およびHD-SDIの両方式に対応。現場のデジタルカメラ規格に柔軟に適応します。 2. 4チャンネル独立並列変換 1台で最大4台のSDIカメラ映像を、遅延なく個別にAHD信号へ変換。設置スペースを大幅に削減します。 3. 最大300mの長距離伝送 EX-SDI方式により、5C-FB同軸ケーブルで最大300mの伝送が可能。大規模施設でもリピーターなしで構築できます。 4. AHD 2.0 リアルタイム出力 受信したデジタル信号をAHD 2.0（1080p）へ変換。コストパフォーマンスに優れたAHDレコーダーでの運用を可能にします。 5. 診断LED搭載 前面パネルのLEDで各チャンネルの信号ロック状態を一目で確認。施工・メンテナンスがスムーズです。 ◆ 施工・使用上の注意 ・入力解像度：1080p 30/25fps限定です。720pや60fpsには対応しません。 ・UTC非対応：同軸重畳制御（カメラメニュー操作）は本機を経由して行えません。 ・電源重畳禁止：本機の端子に電源が重畳されたケーブルを接続しないでください。故障の原因となります。 ・屋内専用：防水・防塵仕様ではありません。屋外で使用する場合は必ず適正なボックス等に収容してください。 ◆ 製品仕様 品名/品番 EX－SDI／AHD変換ユニット / VH－REA04 映像入力 EX－SDI 1．0 / HD－SDI1920×1080P 30／25（BNC×4） 映像出力 AHD 2．0 1920×1080P 30／25（BNC×4） 最大伝送距離 EX-SDI：最大300m / HD-SDI：最大150m（5C－FB） 電源/消費電力 AC100V 50／60Hz（付属アダプター） / 6W 動作温度 0℃～＋40℃（結露なきこと） 外形寸法/質量 W140×H43×D162mm / 約600g 材質/設置場所 ボンデ鋼板（黒色） / 屋内 ◆ よくある質問 (FAQ) Q：SDIカメラなら何でも接続できますか？ A：1080p 30/25fpsのEX-SDI 1.0またはHD-SDI規格のみ対応です。3G-SDIやEX-SDI 2.0、720p設定のカメラは映りません。 Q：レコーダーからカメラ設定（UTC）はできますか？ A：いいえ。本機は制御信号の透過に対応していないため、設定はカメラ側で直接行ってください。 Q：カメラへ電源を供給する機能はありますか？ A：ありません。カメラへの給電は別途アダプターや電源ユニットを用意してください。 Q：アナログ（CVBS）モニターに接続できますか？ A：できません。出力はAHD 2.0信号のため、AHD対応のモニターまたはレコーダーへ接続してください。 Q：屋外設置は可能ですか？ A：屋内専用です。湿気や温度変化の激しい場所、屋外での直接使用は避けてください。TAKEXのVH-REA04は、EX-SDIやHD-SDI信号をAHDへリアルタイム変換する4チャンネル変換ユニットです。最大300mの長距離伝送に対応し、既設のAHDレコーダーを活用したデジタル映像システムの構築を可能にします。
