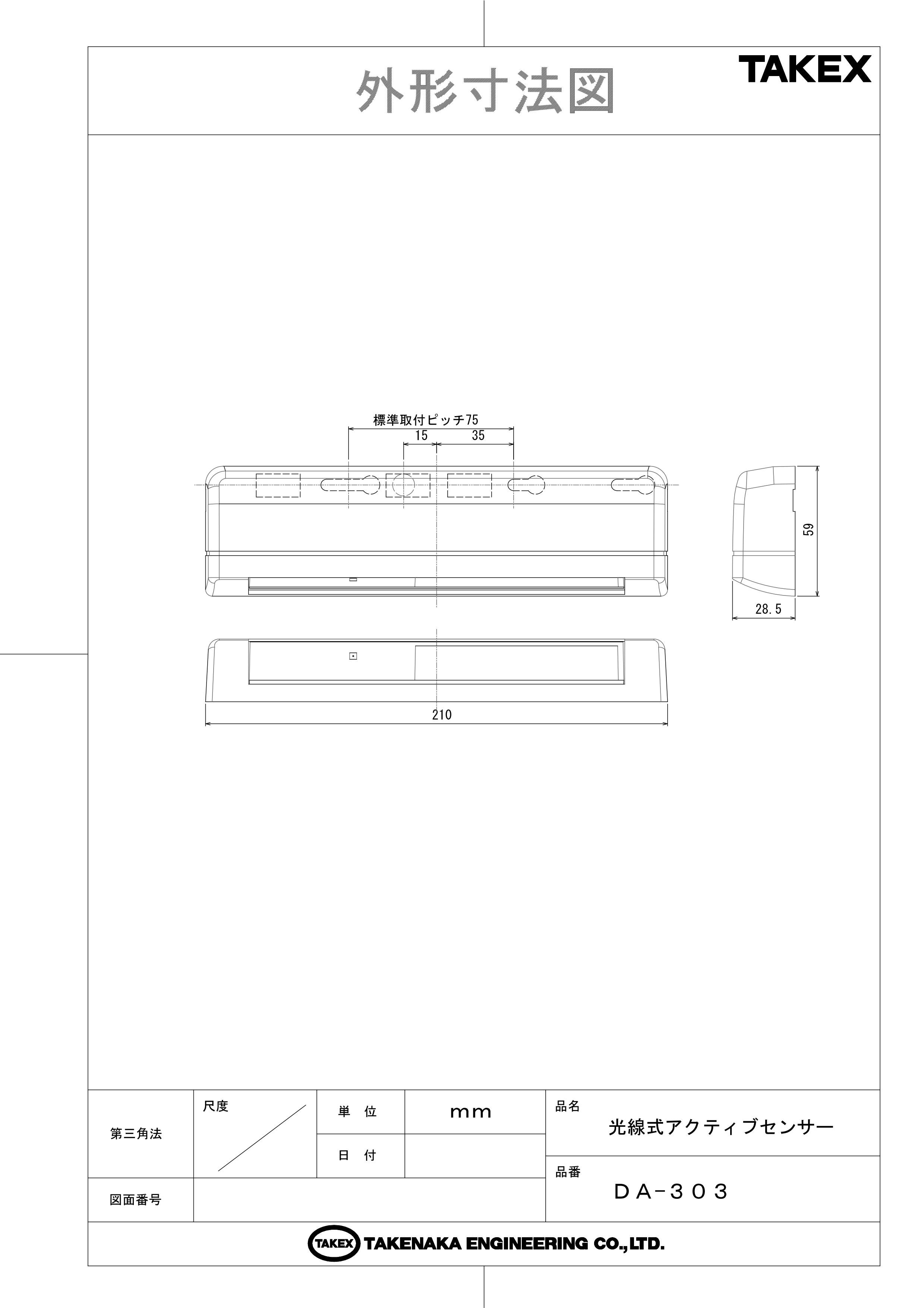

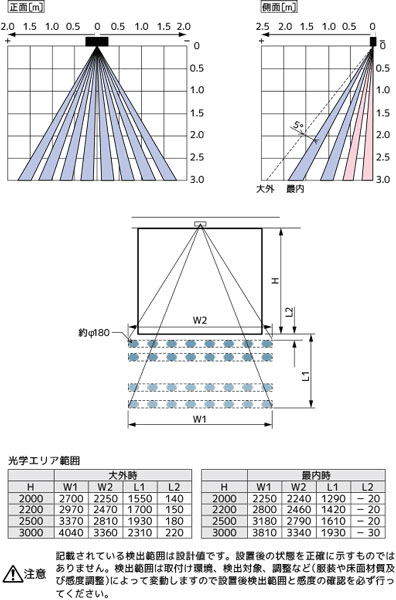

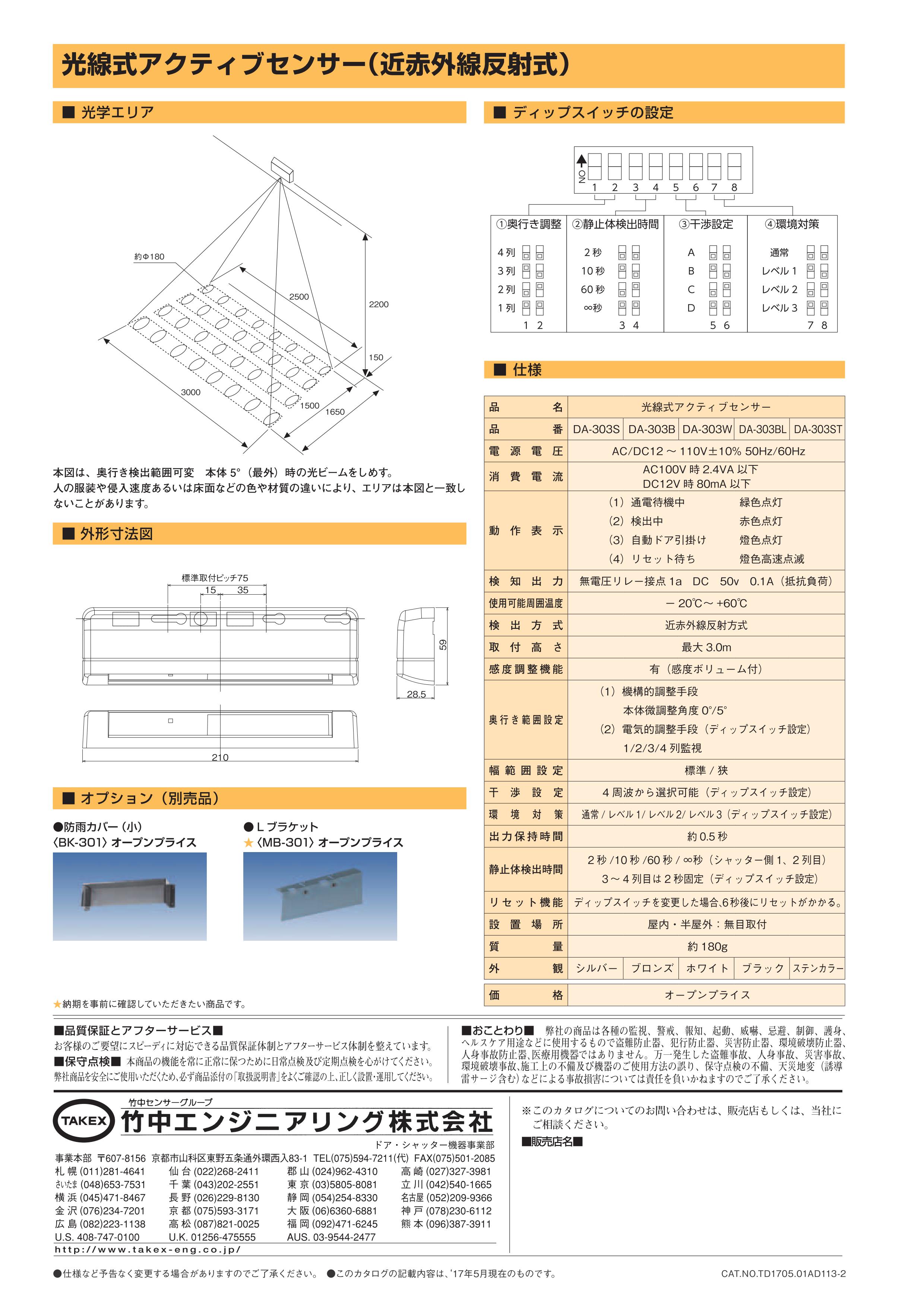

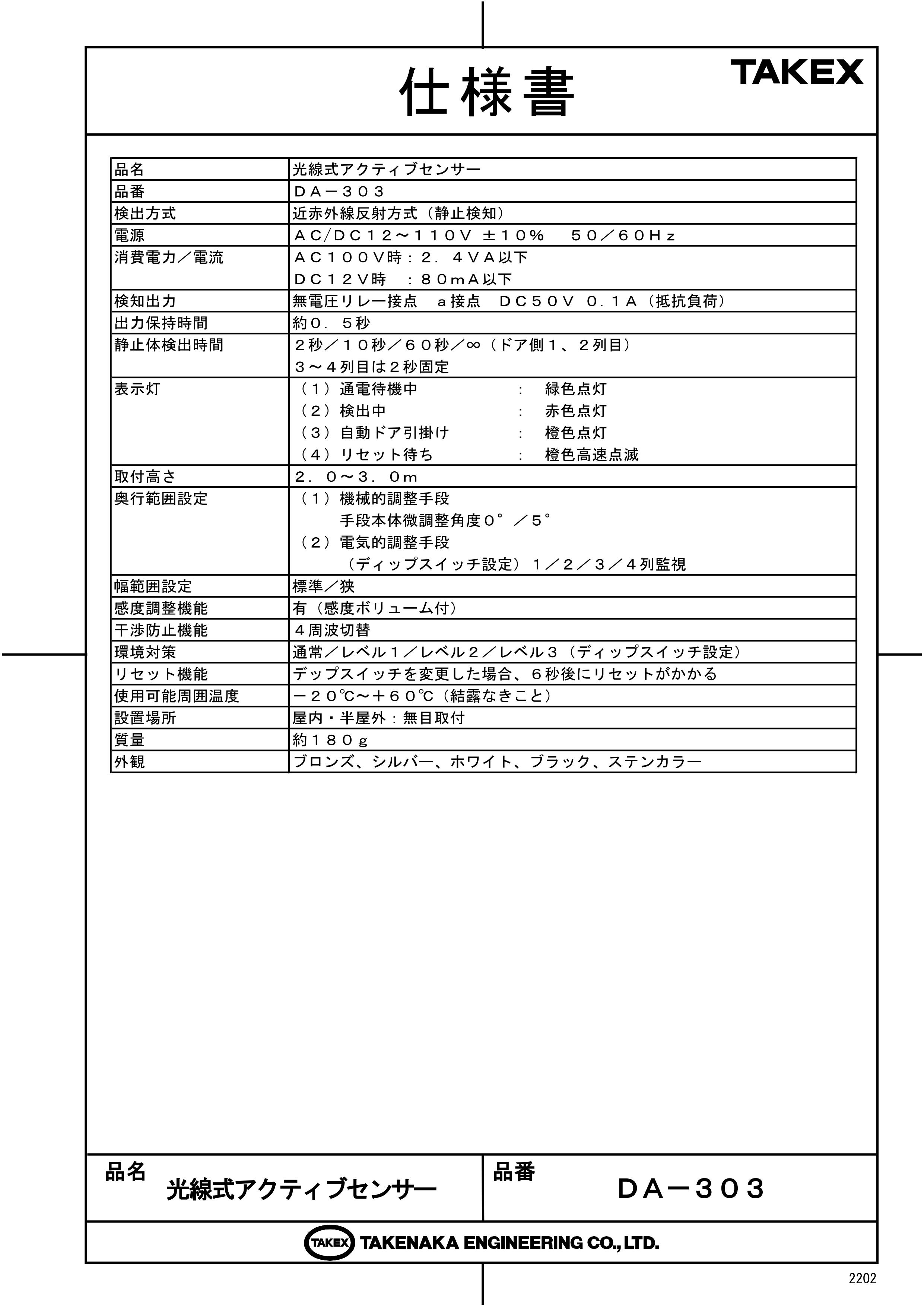

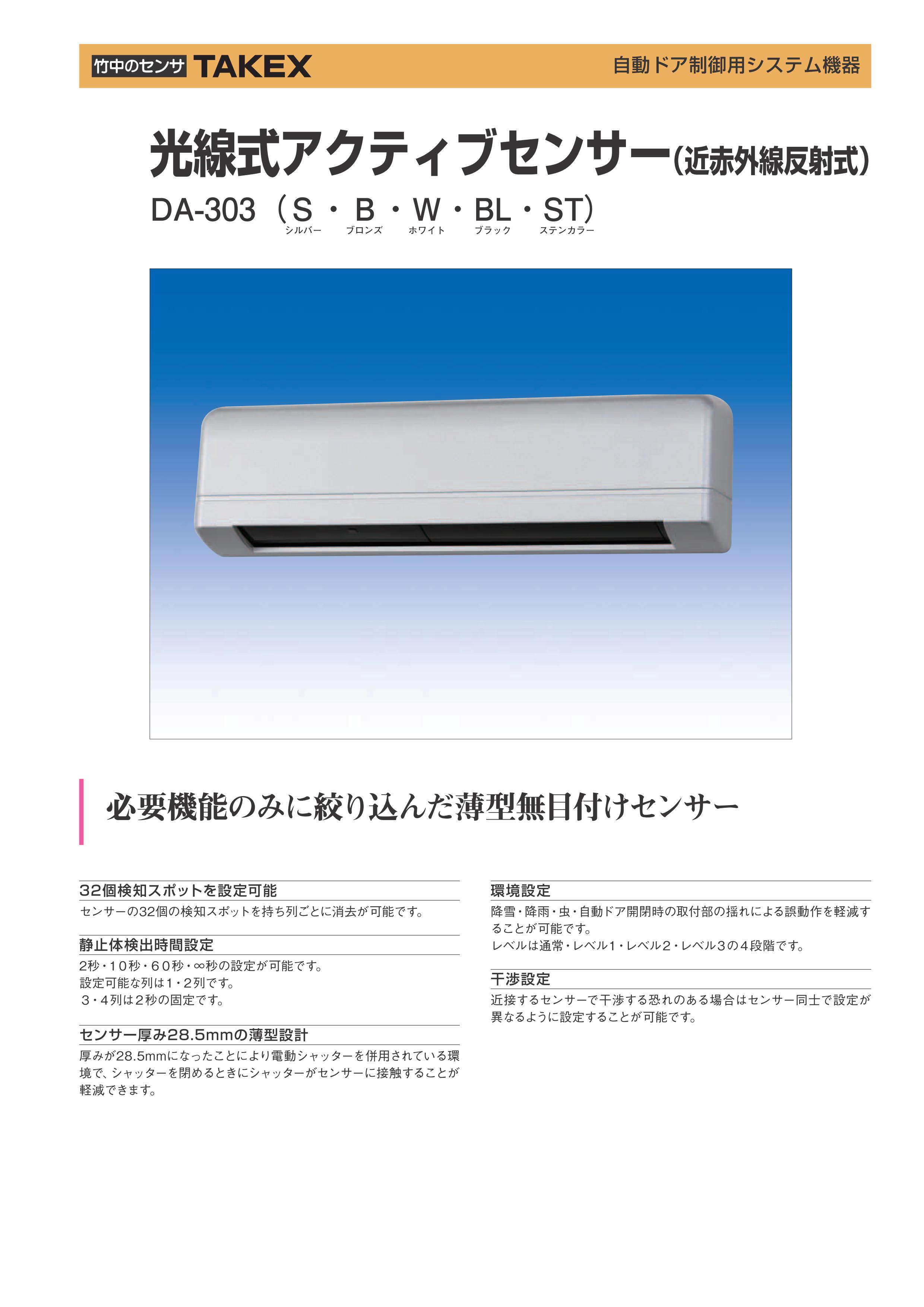

TAKEX（竹中エンジニアリング）自動ドア用センサー DA-303(W) 光線式アクティブセンサー ホワイト DA-303(W)は、自動ドアの起動と補助安全を担う近赤外線反射方式のアクティブセンサーです。 32スポットの高精度エリア構成と、業界トップクラスの薄型設計により、優れた検知性能と設置性を両立しています。 ■製品の主な特長 ◆32スポットの高密度検知エリア 1列8スポット×4列の計32スポットで確実な検知を実現。ディップスイッチにより前方の不要な検知範囲をカットし、最適な起動範囲を構築可能です。 ◆厚さ28.5mmの超薄型設計 センサー本体の厚みを極限まで抑えることで、電動シャッター併用環境での接触リスクを大幅に軽減。無目に馴染むスマートなデザインです。 ◆静止体検出機能（最大∞秒設定） エリア内で立ち止まった人を検知し続ける時間を、2秒・10秒・60秒・∞（無限）から選択可能。荷物搬入や歩行の遅い方の安全を確保します。 ◆AC/DC 12〜110Vのワイド電源対応 極めて広い電圧範囲に対応しており、国内・海外問わず多様なドアコントローラーに接続可能。無極性のため結線ミスも防げます。 ◆高度な環境適応と干渉防止 降雪・降雨・虫などの誤動作を軽減する4段階の環境対策機能を搭載。また、4周波切替により隣接するセンサーとの相互干渉を確実に防止します。 ■動作表示LEDの状態 LEDの挙動 ステータス 内容 緑色 点灯 通電待機中 正常動作中。検知対象がない状態。 赤色 点灯 検出中 物体を検知し、信号を出力している状態。 橙色 点灯 ドア引掛け 動いているドア自体を検知しています。要調整。 橙色 高速点滅 初期学習中 電源投入直後の背景学習プロセス中（約7秒）。 ■製品仕様 品番 DA-303(W) 検出方式 近赤外線反射方式（静止検知機能付） 電源電圧 AC/DC 12〜110V ±10%（50/60Hz） 消費電力 AC100V時：2.4VA以下 / DC12V時：80mA以下 検知出力 無電圧リレー接点a接点（DC50V 0.1A以下） 取付高さ 2.0m 〜 3.0m 静止体検出 2秒／10秒／60秒／∞（ドア側1、2列目） 外形寸法 幅210 × 高さ28.5 × 奥行59 (mm) 質量 / 色 約180g / ホワイト ■配線仕様（無極性） ・灰色 (2本)：電源入力（AC/DC 12V〜110V） ・黄色 (2本)：検知出力（無電圧a接点） ■よくある質問（FAQ） Q：取付高さに制限はありますか？ A：2.0mから3.0mの間で設置してください。3.0mを超えると検知性能が低下する恐れがあります。 Q：雨や雪による誤動作を防げますか？ A：設定スイッチの「環境対策」をレベル1〜3に変更することで、天候ノイズによる誤動作を軽減できます。 Q：電源に極性（プラスマイナス）はありますか？ A：電源・出力ともに極性はありません。現場での結線作業がスムーズに行えます。 Q：シャッターと一緒に使えますか？ A：厚さ28.5mmの薄型設計のため、シャッターとの干渉リスクが低く、併用環境に最適です。 Q：隣り合うドアのセンサーと干渉しませんか？ A：4つの周波数切替機能を搭載しています。隣接するセンサー同士で異なる周波数を設定すれば干渉しません。 Q：LEDが橙色に点灯し続けてドアが閉まりません。 A：動いているドア自体を検知している可能性があります。エリアマスクや角度調整でエリアをドアから離してください。TAKEXの自動ドア用光線式アクティブセンサーDA-303(W)は、32スポットの高精度エリアで確実な検知を実現。28.5mmの超薄型設計でシャッターとの干渉を防ぎ、AC/DC 12〜110Vのワイド電源にも対応。静止体検知機能で立ち止まった人を確実に検知します。
