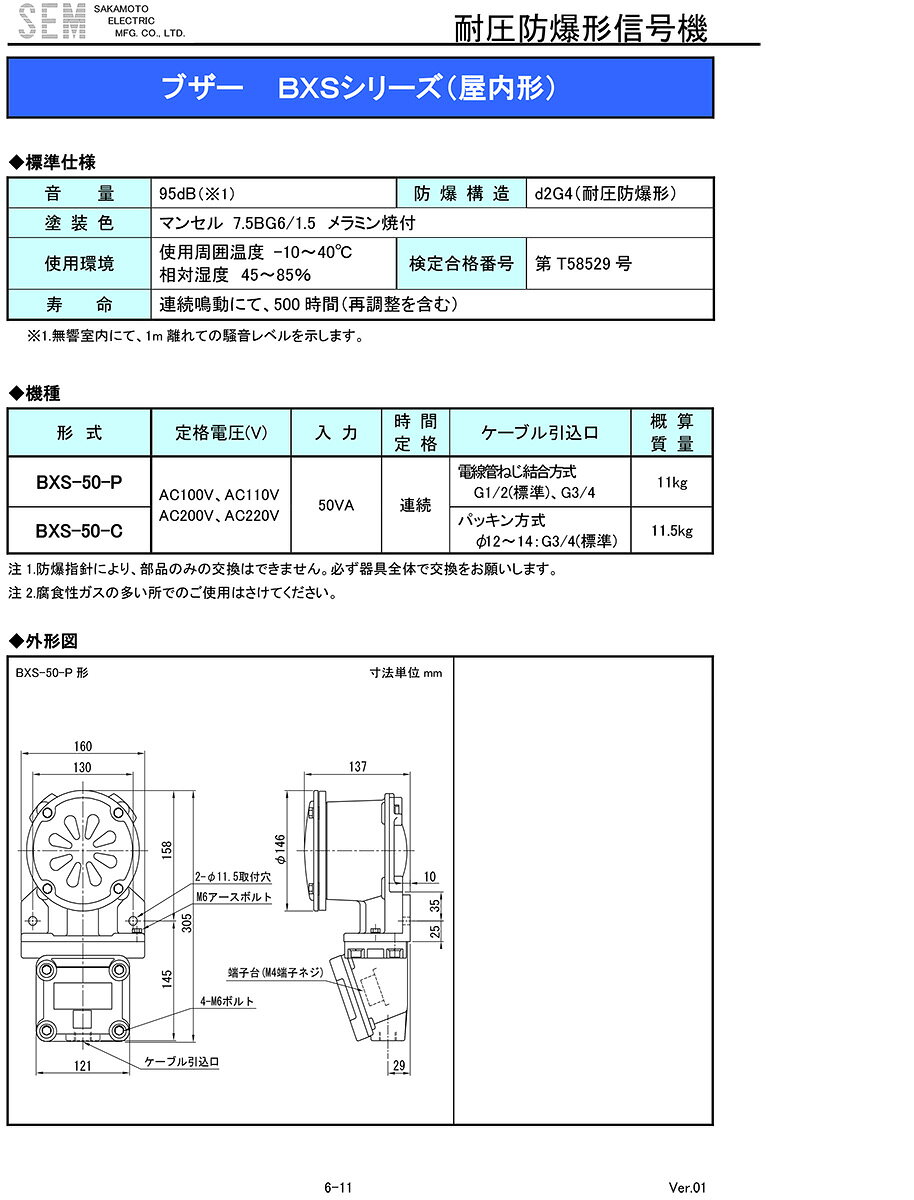

◆TAKEX（竹中エンジニアリング） ／ 耐圧防爆機器 ／ 警報器 ／ 爆発危険場所対応 耐圧防爆型ブザー BXS-50-C (AC100V/200V) ■製品の概要とコンセプト BXS-50-Cは、爆発性ガスや蒸気が発生する恐れがある危険場所においても、安全かつ確実に警告音を鳴らすことができるよう設計された「耐圧防爆構造」の産業用ブザーです。 化学プラント、薬品工場、塗装ブース、ガス関連施設など、万が一の引火が許されない過酷な現場における、緊急警報やプロセス異常の通知、作業開始の合図として、多くの導入実績を誇る高信頼モデルです。 型番 BXS-50-C 製品名 耐圧防爆型ブザー 防爆等級 d2G4 (耐圧防爆構造) 音量 95dB以上 (前方1m) 対応環境 第一種危険場所(Zone1)・第二種危険場所(Zone2) 電源 AC100V (AC200V等のバリエーション有) ■本製品が選ばれる理由と適応シーン 【主な用途】 ・化学プラント、薬品・溶剤の製造および貯蔵施設 ・塗装工場、インキ製造現場、可燃性ガスの使用エリア ・発電所、石油精製施設、ガス供給ステーション ・船舶、鉱山、粉塵や爆発性物質が飛散する可能性がある作業場 【導入前にご確認いただきたい点】 ・設置場所の指定防爆等級が「d2G4」以上に適合しているか。 ・使用環境が「Zone1（第一種）」または「Zone2（第二種）」であるか。 ・現場の電源設備が「AC100V」であるか。※AC200V等をご希望の場合は別途ご指定が必要です。 ・配線工事に必要なケーブル引込口（G3/4）および付属のケーブルグランドの適合性。 ■BXS-50-Cの主要な特長 1. 周囲の騒音に負けない95dB以上の大音量 前方1mの距離において、騒がしい工場内でもはっきりと聞き取ることができる95dB以上の音量を確保。大規模な施設や屋外のプラントにおいても、緊急時の警告音を確実に作業員へ伝達し、迅速な避難や対応を促します。 2. Zone1・Zone2の広範な危険場所に対応 爆発性雰囲気が常時、または断続的に存在する可能性がある「第一種危険場所（Zone1）」、および異常時にのみ存在する可能性がある「第二種危険場所（Zone2）」での使用が認められています。日本の厳しい防爆基準をクリアした高い安全性を備えています。 3. 堅牢無比な耐圧防爆構造「d2G4」 日本の労働安全衛生法に基づく防爆指針に適合。万が一、ブザー内部で爆発が発生した場合でも、頑丈な容器（筐体）がその圧力に耐え抜き、火炎が外部の爆発性ガスに引火することを防ぐ設計となっています。 4. 優れた耐久性を実現するメラミン焼付塗装 筐体表面には、耐食性・耐候性に優れたメラミン焼付塗装を施しています。薬品や油分、過酷な外気にさらされる産業現場においても、サビや劣化を抑え、長期間にわたり安定した性能と外観を維持することが可能です。 5. 確実な施工を支える専用ケーブルグランド付属 防爆配線において非常に重要な「パッキン方式」のケーブル引込口（G3/4）を採用しています。専用のケーブルグランドが標準で付属しているため、現場での部品選定の手間を省き、スムーズかつ安全な施工をサポートします。 6. 現場に合わせて選べる電源電圧バリエーション 標準的なAC100V仕様のほか、AC110V、AC200V、AC220Vといった異なる電圧仕様も製作可能です。既設の設備や現場の電源環境に合わせて、最適なモデルをお選びいただけます。 7. 信頼の証、型式検定合格品 本製品は、独立行政法人労働者健康安全機構（産業安全技術協会）による防爆構造電気機械器具型式検定（第T58529号）に合格しています。コンプライアンスが重視される現場でも安心してご導入いただけます。 ■施工・設置時の重要チェック項目 耐圧防爆性能を正しく発揮させるため、設置の際は以下のガイドラインを厳守してください。 確認項目 内容と注意点 設置エリア Zone1（第一種）またはZone2（第二種）の危険エリアに設置可能です。Zone0（特別危険箇所）には設置できません。 配線施工 必ず付属のパッキン式ケーブルグランドを使用してください。ケーブル外径に適合するパッキンを選定し、確実に締め付けて防爆性を維持してください。 メンテナンス 通電中および爆発性雰囲気が存在する中でのカバー開閉は絶対に行わないでください。点検時は必ず上流の電源を遮断してください。 接地工事 感電防止および防爆安全のため、所定の接地端子を用いて確実にD種接地工事（アース）を行ってください。 ■製品仕様詳細（スペック表） 項目名 詳細仕様内容 品名 耐圧防爆形ブザー 品番 BXS-50-C 電源電圧 AC100V (AC110V/200V/220Vは別途製作対応可能) 消費電力 50VA以下 音量性能 前方1mにて95dB以上 防爆構造規格 d2G4 (耐圧防爆構造) ケーブル引込口 パッキン方式ケーブルグランド付 (適合ケーブル径：φ12～14、サイズ：G3/4) 使用周囲温度 -10℃ ～ +40℃ (結露なきこと) 外装仕上げ メラミン焼付塗装 (堅牢な金属筐体) 本体質量 約11.5kg (重量物のため強固な設置面が必要です) 型式検定番号 第T58529号 (日本国内検定合格品) ■よくあるご質問（FAQ） Q1：屋外環境でも使用できますか？ A1：はい、本製品は耐圧防爆形として設計されており、屋外での使用も可能です。ただし、周囲温度条件（-10℃～+40℃）の範囲内であること、および設置場所の防爆等級に適合しているかをご確認ください。 Q2：電源電圧をAC200Vで使用したいのですが、どうすればよいですか？ A2：BXS-50-CにはAC200V仕様のバリエーションもラインナップされております。ご注文時に電圧をご指定いただければ、適合するモデルをお届けいたします。標準品はAC100Vですのでご注意ください。 Q3：爆発危険場所のZone0（特別危険箇所）での使用は可能ですか？ A3：いいえ、本製品の耐圧防爆構造(d2G4)はZone1（第一種）およびZone2（第二種）に対応しています。Zone0での使用は認められていませんので、本質安全防爆等の適合品をご検討ください。 Q4：ケーブルグランドは別途購入する必要がありますか？ A4：いいえ、専用のパッキン式ケーブルグランドが標準で付属しております。施工時に適合するケーブル（φ12～14）をご用意いただければ、そのままお取り付け可能です。 Q5：報知する音量のボリューム調整はできますか？ A5：本製品には音量調整ボリュームは搭載されておりません。常に95dB以上の大音量で鳴動する仕様となっております。 Q6：防爆等級の「d2G4」とはどういう意味ですか？ A6：「d」は耐圧防爆構造であることを示し、「2」は爆発等級（容器の接合面等の隙間の広さに対する安全性を評価する分類）、「G4」は発火度（爆発性ガスの発火温度による分類）を表しています。 Q7：日々の点検や定期メンテナンスは必要ですか？ A7：はい。防爆性能を永続的に維持するため、筐体のボルトに緩みがないか、外装に大きな破損がないか、パッキンが劣化していないか等、定期的な法定点検を強く推奨しております。 Q8：壁面以外への取り付けは可能ですか？ A8：筐体には基本的な取付穴が設けられておりますが、ポール設置などの特殊な取り付けには別途お客様にて加工やブラケット製作が必要になる場合がございます。約11.5kgと重量があるため、強度の確保が重要です。 Q9：本体の重さが11.5kgもありますが、設置時の注意点は？ A9：非常に堅牢で重量のある製品です。薄い鉄板や石膏ボードなど強度の不足する箇所への直接設置は避け、必ず十分な耐荷重を備えた支柱や壁面に強固に固定してください。 Q10：国内の法令に対応した証明書はありますか？ A10：本製品は日本の労働安全衛生法に基づく「防爆構造電気機械器具型式検定」に合格（第T58529号）しておりますので、国内の防爆エリアで適法にご使用いただけます。 ※製品の改良のため、予告なく仕様を変更することがあります。あらかじめご了承ください。TAKEXのBXS-50-Cは、Zone1・Zone2の危険場所に対応した耐圧防爆型ブザーです。95dB以上の大音量により騒音環境下でも確実に警報を伝達。d2G4構造とメラミン焼付塗装による高い耐久性を備え、化学プラントや工場の異常通知を支えます。
