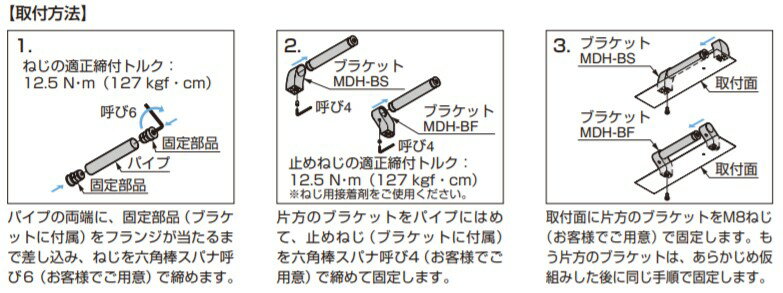

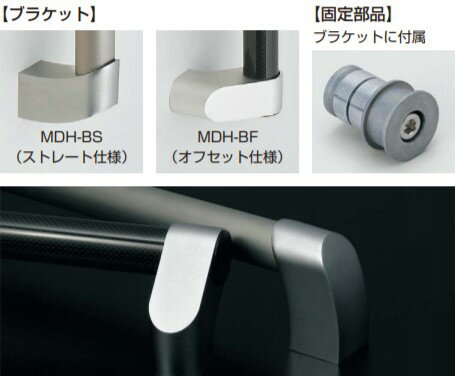

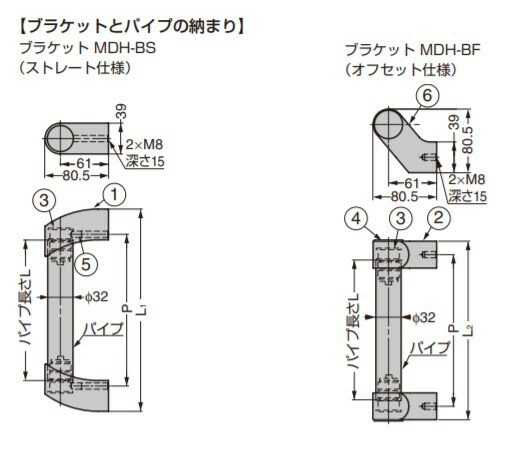

※image photo デザインハンドル MDH型 用 PAT パイプ ブラケットとパイプを自由に組み合わせできるハンドルです。 ブラケットはストレート仕様とオフセット仕様の2種類からお選びいただけます。 パイプはステンレス鋼製と炭素繊維強化プラスチック製があり、それぞれ5種類の長さからお選びいただけます。またパイプをカットすることで、全長を自由に変更できます。 炭素繊維強化プラスチック製パイプは、紫外線による変色を防ぐためのUVカット処理を施しています。 炭素繊維強化プラスチックとは：航空機などにも使用される軽量で強度の高い素材で、筐体の軽量化に貢献します。 また、繊細な網目模様が独特な質感、高級感をもたらします。 【注 意】 ブラケットとパイプは別品番です。それぞれ仕様を指定し、合わせてご注文ください。 【取付方法】 【1】パイプの両端に、固定部品（ブラケットに付属）をフランジが当たるまで差し込み、ねじを六角棒スパナ呼び6（お客様でご用意）で締めます。 【2】片方のブラケットをパイプにはめて、止めねじ（ブラケットに付属）を六角棒スパナ呼び4（お客様でご用意）で締めて固定します。 【3】取付面に片方のブラケットをM8ねじ（お客様でご用意）で固定します。もう片方のブラケットは、あらかじめ仮組みした後に同じ手順で固定します。 【材料】ステンレス鋼（SUS304） 【仕上】ヘアライン仕上 【サイズ】パイプ長さL：L1：L2：P：パイプ厚 335：414：384：350：2 【耐荷重N】490 【耐荷重kgf】50 【重量】727g 製品内容は、部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。 【注文コード】 100-022-162 【品番】 MDH-PS350 ※画像はイメージです。 ※パッケージ、仕様、品番などの変更が予告なく変更される場合が御座います。 カテゴリー
