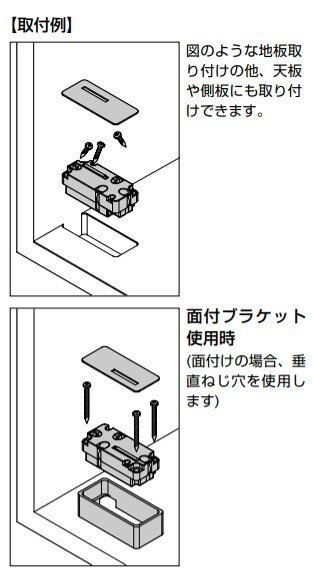

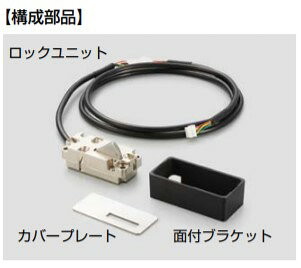

※image photo EXCELOCK ロックユニット XL-ELU 用 PAT 本体 【説明】ガラス下荷重引戸・開き戸や木製引戸・開き戸・引き出し用の電動式ロックユニットです。ガラス上吊引戸用もあります。 アンテナユニットにキーユニットをかざすと、解錠できます。 ケ-ブル長さが足りない場合に使用する中継ケ-ブルが追加になりました。ご使用の際は、付属の中継ケ-ブル(5)を外してオプション品の中継ケ-ブルを接続してください。 キャビネットなどに掘り込んで使用するだけでなく、付属の面付ブラケット(6)を使用して、面付でも取り付けできます。 【注　意】 扉の閉止位置が適切でないと、正しく施解錠しない場合があります。引戸にはストッパ -や扉ガイド、開き戸には戸当りやマグネットキャッチを必ず併用してください。 【付属品】 十字穴付なべタッピンねじ3.5×12（掘込加工穴への取付用） 十字穴付なべタッピンねじ3.5×30（面付ブラケットでの取付用） 【オプション品】 中継ケ-ブル 【取付例】 図のような地板取り付けの他、天板や側板にも取り付けできます。 面付ブラケット使用時 (面付けの場合、垂直ねじ穴を使用します) 【材料】(1)ロックユニット本体：亜鉛合金（ZDC） (2)デッドボルト：ステンレス鋼（SUS304） (3)コネクタ：ポリアミド（PA） (4)接続ケーブル：- (5)中継ケーブル：- (6)カバープレート：ステンレス鋼（SUS304） (7)面付ブラケット：ABS樹脂 【色】(1)ロックユニット本体：- (2)デッドボルト：- (3)コネクタ：ナチュラル (4)接続ケーブル：- (5)中継ケーブル：- (6)カバープレート：- (7)面付ブラケット：ブラック 【仕上】(1)ロックユニット本体：ニッケルめっき (2)デッドボルト：バレル研磨 (3)コネクタ：- (4)接続ケーブル：- (5)中継ケーブル：- (6)カバープレート：鏡面研磨 (7)面付ブラケット：- 【サイズ】最大扉幅/引戸：800 最大扉幅/開き戸：500 最大扉高さ：1200 【注文コード】150-022-205 【品番】XL-ELU 製品内容は、部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。 ※画像はイメージです。 ※パッケージ、仕様、品番などの変更が予告なく変更される場合が御座います。 カテゴリー
