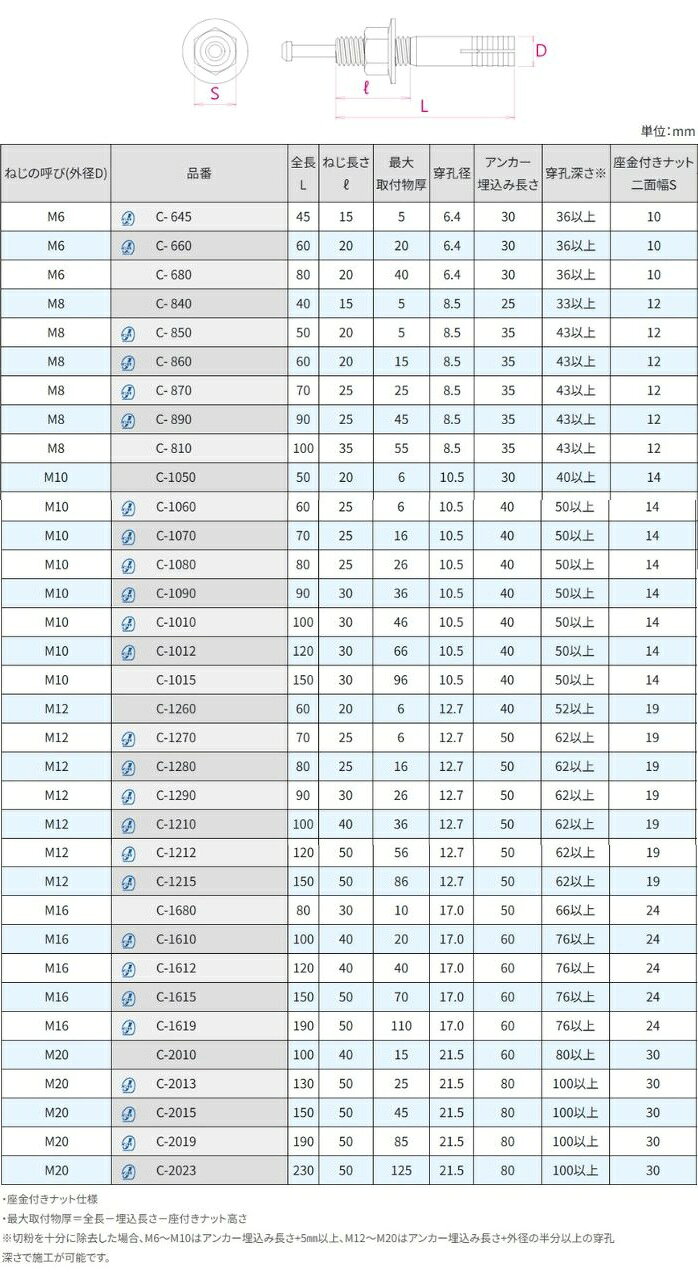

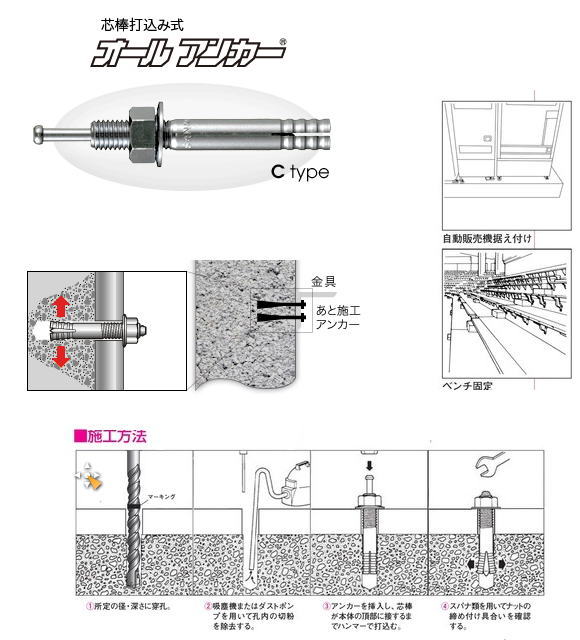

サンコーテクノ　オールアンカー　Cタイプ　スチール製　三価クロメート処理 コンクリート用 / 芯棒 打込み式 芯棒を打込むだけの簡単施工 施工完了が一目で分かり、施工管理ができる 取付物の上から、直接施工ができる 本体径とねじの呼びが同径 ［用途］手摺取付け / フェンス支柱固定 / ブラケット固定 / 設備架台取付け / ラック固定等 ■施工上の注意点 アンカーの穿孔深さは、埋込み深さより外径分程度深くあけてください。 座付きナット(ナット、ワッシャー)をセットしてから、穴にアンカーを挿入し、ハンマーで打込んでください。 芯棒は垂直に打込み、本体の頂部に接するまで確実に打込んでください。 安全確実な施工を行うために、専用ハンドルホルダーの使用をお奨めいたします。 専用ハンドルホルダーを使用する時は、商品サイズに適合するものを使用してください。 サイズ表埋込み深さより浅く埋め込んだ場合は、データー数値より下回ることとなります モルタル部がある場合は、その分深めに埋め込んでください。 品番(mm)：C-1210 ねじの呼び(外径D)(mm)：M12 全長L(mm)：100 ねじ長さl(mm)：40 最大取付物厚(mm)：36 穿孔径(mm)：12.7 アンカー埋込み長さ(mm)：50 穿孔深さ(mm)：62以上※ 座金付きナット二面幅S(mm)：19 アンカー外径(mm)：12.0 アンカー埋込み長さ(mm)：50 引張最大荷重(kN)：17.1 せん断最大荷重(kN)：23 ※切粉を十分に除去した場合、M6〜M10はアンカー埋込み長さ+5以上、M12〜M20はアンカー埋込み長さ+外径の半分以上の穿孔深さで施工が可能です。 ・座金付きナット仕様 ・最大取付物厚＝全長−埋込長さ−座付きナット高さ ・コンクリート強度Fc=21N/mm2のカタログ値です。 ・許容荷重や保証値ではありません。
